Eaton 423-TF Instruction Leaflet

Foglio Istruzioni
Instruction Leaflet CSA08913-B
Contatto magnetico per porte blindate

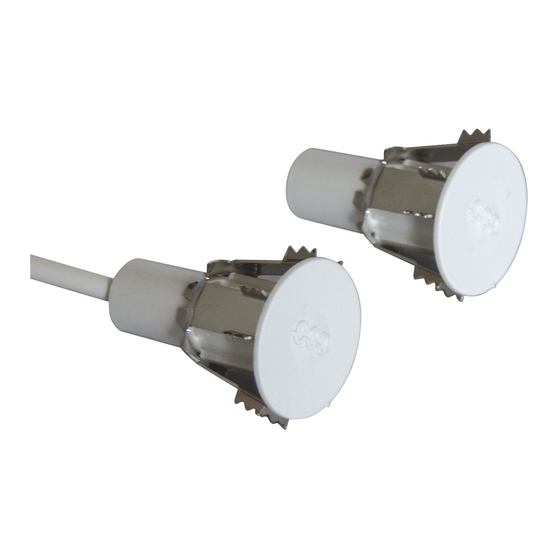

Magnetic contact for armoured doors
EN50131-2-6
Specifiche Generali/General Specifications
Materiale contenitore/Housing material
Funzionamento/Operation
Temp. di funzionamento/Operating temperature
Grado di protezione/IP degree
V max
I max
W max
Identificazione/Identification
I contatti magnetici sono componenti passivi, le grandezze elettriche indicate sono le massime applicabili
Magnetic contacts are passive components, max applicable voltage and current are displayed in table
Installazione conforme alla norma/Installation as per standard
Ø=22mm
La certificazione decade per installazioni diverse da quelle rappresentate nelle figure.
Certification is void if the devices are installed differently.
GR 2 CL II
Termoplastico colore bianco / White colour thermoplastic
NC con i due componenti vicini/NC when the two components are near
-10°C ÷ +40°C
Parametro non soggetto a certificazione per contatti in classe II (dichiarato IP65 da Cooper CSA)
Class II contacts do not require IP certification (declared IP65 by Cooper CSA)
42,4 Vpeak - 60 Vdc
1 A
10 W
Numero seriale/Lotto su ogni componente/Serial number/Batch on each component
June 2019
OK
OK
KO
423-TF
OK
OK
KO
