MODELS: TAIYO EXU-61A COMPATIBLE

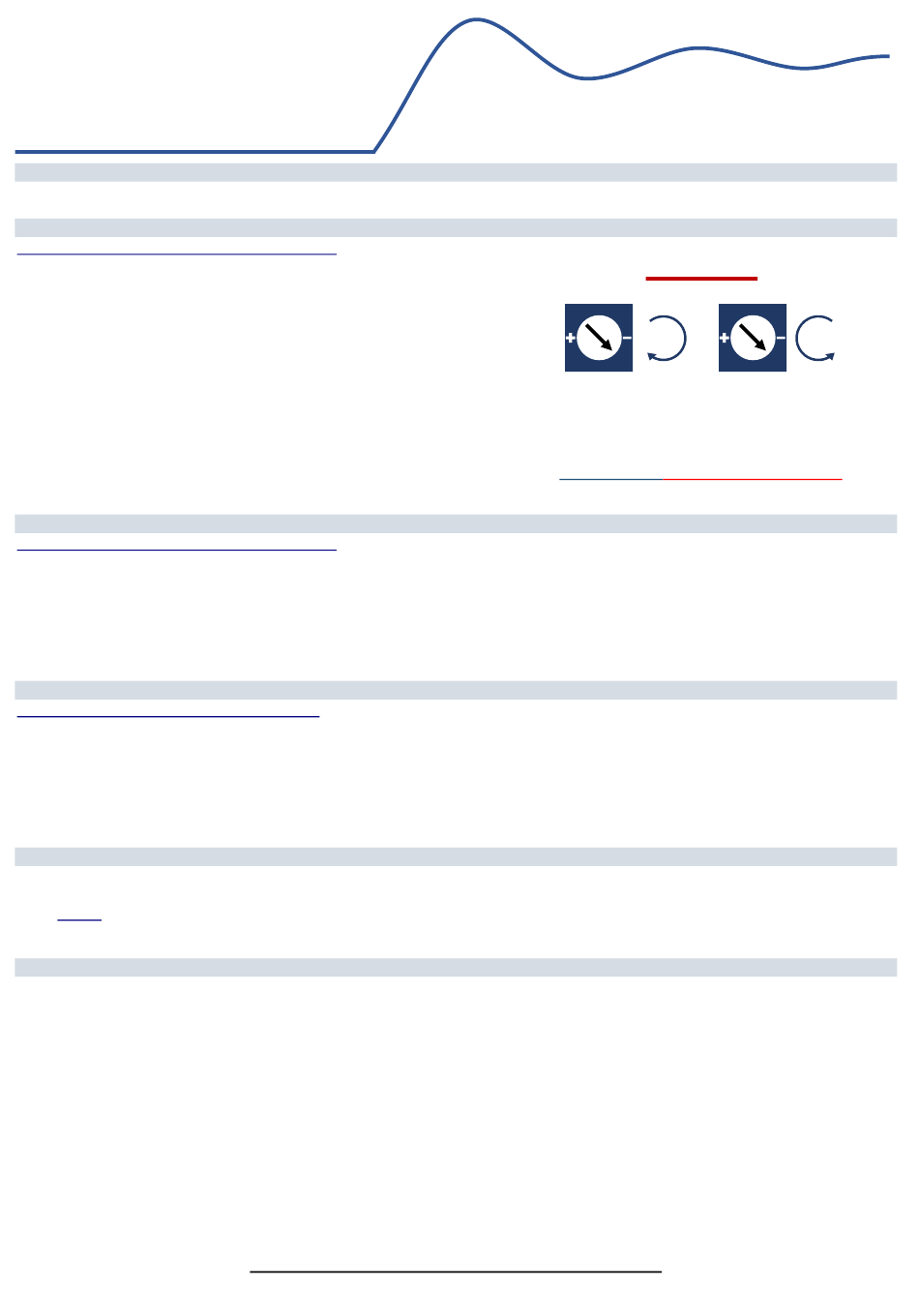

STAB - Stability.
Σταθεροποιεί την διακύμανση της τάσης.
H ρύθμιση του STAB τρίμερ γίνεται ως εξής :
1. Περιστρέφουμε αριστερόστροφα το τρίμερ STAB μέχρι το τέλος της
διαδρομής του (1 στροφή).
2. Περιστρέφουμε δεξιόστροφα έως ότου η τάση της γεννήτριας να
σταθεροποιηθεί από την ταλάντωση που έχει περιέλθει.
*Αν ρυθμίσουμε το STAB πολύ δεξιόστροφα ,είναι πιθανό η
τάση της γεννήτριας να έχει αργή αποκατάσταση μετά από κάθε
επιβολή φορτίου.
*Tο AVR έρχεται προ-ρυθμισμένο σε μια "γενικής αποδοχής" θέση,
(Το βελάκι του τρίμερ να δείχνει ώρα 5).
VOLT - Voltage. Η ρύθμιση της τάσεως. Συνεργάζεται με τον εξωτερικό ρυθμιστή.
H ρύθμιση του VOLT τρίμερ γίνεται ως εξής :
Εφόσον η μηχανή έχει σωστές περιόδους περιστρέφουμε τον εξωτερικό ροοστάτη
στη μέση της διαδρομής του και ρυθμίζουμε από το τρίμερ
Απαραίτητη προϋπόθεση , η γεννήτρια να βρίσκεται εκτός φορτίου. Δηλαδή ο διακόπτης (ACB) να είναι
P/F - Power Factor. Αυτή η ρύθμιση γίνεται όταν πλέον η γεννήτρια είναι παραλληλισμένη με άλλη.
H ρύθμιση του P/F τρίμερ γίνεται ως εξής :
Ξεκινώντας από την μέση και στρίβοντας αριστερόστροφα (anti-clockwise) τα αμπέρ της γεννήτριας
ανεβαίνουν σε σχέση με την άλλη. Δεξιόστροφα (clockwise) συμβαίνει το αντίθετο ,
τα αμπέρ της γεννήτριας χαμηλώνουν σε σχέση με την άλλη ή τις άλλες γεννήτριες.
ΣΥΝΔΕΣΗ ΕΞΩΤΕΡΙΚΟΥ ΠΟΤΕΝΣΙΟΜΕΤΡΟΥ ΤΑΣΕΩΣ
Η σύνδεση του εξωτερικού ποτενσιόμετρου δεν έχει πολικότητα διότι είναι συνδεδεμένο ως ροοστάτης
τιμής πάντα των πεντακοσίων (500) Ohm.
ΚΟΚΚΙΝΟ LED
Το κόκκινο led στην περίπτωση που ανάψει δηλώνει ότι το AVR βρίσκεται εκτός περιοχής ρύθμισης.
Αυτό μπορεί να συμβεί είτε στην περίπτωση που σβήνει η μηχανή είτε αν τα συστήματα που είναι
υπεύθυνα για να φτάσουν την τάση ( περίπου στα 600V ) δεν δουλεύουν και η τάση είναι χαμηλότερη
της τάσεως που έχουμε ρυθμίσει το AVR. Το τρίμερ VOLT δηλαδή επιδρά στο ποσοστό της τάσης που θα
αφαιρέσει το EXU-61A από την μέγιστη τάση που ανεβάζουν τα υπόλοιπα υποσυστήματα.
ΚΑΛΩΔΙΑΚΟ ΛΑΘΟΣ ΣΥΝΔΕΣΗΣ ΝΑ ΑΠΟΦΕΥΓΕΤΑΙ
INSTRUCTIONS TO INSTALLING
AND ADJUSTING THE AVR
Η ΔΕΞΙΟΣΤΡΟΦΗ ΠΕΡΙΣΤΡΟΦΗ ΤΟΥ
STAB ΕΧΕΙ ΣΑΝ ΑΠΟΤΕΛΕΣΜΑ ΤΗΝ
ΠΕΡΙΣΣΟΤΕΡΗ ΣΤΑΘΕΡΟΤΗΤΑ ΤΗΣ
ΤΑΣΗΣ ΑΛΛΑ ΚΑΙ THN ΠΙΟ ΑΡΓΗ
ΑΠΟΚΑΤΑΣΤΑΣΗ ΤΗΣ ΜΕΤΑ ΑΠΟ
ΚΑΘΕ ΕΠΙΒΟΛΗ ΦΟΡΤΙΟΥ
ΠΡΟΡΥΘΜΙΣΜΕΝH
VOLT (του AVR) την σωστή τάση της γεννήτριας.
www.powerelectronics.gr
Powerele@gmail.com
STABILITY
TRIMMER ΜΙΑΣ ΣΤΡΟΦΗΣ
Η ΑΡΙΣΤΕΡΟΣΤΡΟΦΗ ΠΕΡΙΣΤΡΟΦΗ
ΤΟΥ STAB ΕΧΕΙ ΣΑΝ ΑΠΟΤΕΛΕΣΜΑ
ΛΙΓΟΤΕΡΗ ΣΤΑΘΕΡΟΤΗΤΑ ΤΗΣ
ΤΑΣΗΣ ΑΛΛΑ ΚΑΙ ΤΗΝ ΠΙΟ ΓΡΗΓΟΡΗ
ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΤΗΣ ΜΕΤΑ ΑΠΟ
ΚΑΘΕ ΕΠΙΒΟΛΗ ΦΟΡΤΙΟΥ
ΘΕΣΗ ΤΟ ΒΕΛΟΣ ΝΑ "ΔΕΙΧΝΕΙ" 5
OFF .
