- Page 1 OWER ELECTRONICS SE-1L08 AUTOMATIC VOLTAGE REGULATOR USER MANUAL...
-
Page 3: General Description

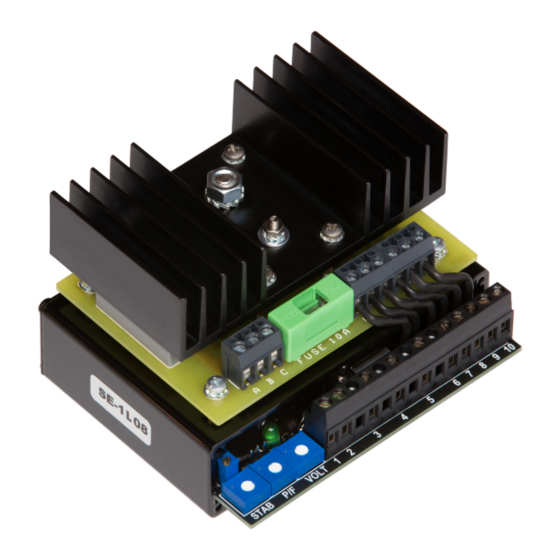

SE-1L08 MODEL GENERAL DESCRIPTION The SE-1L08 is a halfwave phase controlled thyristor type Automatic Voltage Regulator and forms part of the excitation system for a brush or brushless generator. TECHNICAL SPECIFICATION INPUT 190 - 270 OUTPUT 0 - 90 V FREQ. - Page 4 MODEL SE-1L08 190 - 230 V BUS BAR AUTOMATIC FLASH (REQUIRES 12V MINIMUM). FLASH WITH RELAY , (IF REQUIRED). 50 - 60 Hz COMPATIBILITY. UNDER FREQUENCY PROTECTION. P/F COMPENSATED IN PARALLEL OPERATION. CABLE CHECKER IN PARALLEL OPERATION. WRONG PHASE SEQUENCE INDICATOR.
- Page 5 Powerele@gmail.com MODELS: SE-1C08, SE-1C08HV, SE-1L08, SE-1L08HV, SE-1C40, SE-1C60, SE-1C80 THREE PHASE CONNECTION & WRONG PHASE SEQUENCE INDICATOR 1) The right suggestion of the phases is a must for the normal function of the AVR. If the bars are marked...
- Page 6 Powerele@gmail.com MODELS: SE-1C08, SE-1C08HV, SE-1L08, SE-1L08HV, SE-1C40, SE-1C60, SE-1C80 U/F - Under Frequency Protection. It protects the generator from over-excitation current due to lower engine revs. To adjusting the “U/F” trimmer proceed as follows: UNDER FREQ PROTECTION The AVR comes with pre-configured Under Frequency protection.
- Page 7 Powerele@gmail.com MODELS: SE-1C08, SE-1C08HV, SE-1L08, SE-1L08HV, SE-1C40, SE-1C60, SE-1C80 ΤΡΙΦΑΣΙΚΗ ΣΥΝΔΕΣΗ & ΣΥΣΤΗΜΑ ΕΛΕΓΧΟΥ ΔΙΑΔΟΧΗΣ ΦΑΣΕΩΣ 1) Η σωστή διαδοχή των φάσεων είναι απαραίτητη προϋπόθεση για την ομαλή λειτουργία του AVR. Αν υπάρχει σήμανση επί των μπαρών (R,S,T) ή (U,V,W) ακολουθούμε...
- Page 8 Το πράσινο led που εντοπίζεται πίσω από το τρίμερ VOLT είναι ένα εξελιγμένο σύστημα αυτοελέγχου, το οποίο έχει στόχο να βοηθήσει τον τεχνίτη για την σωστή καλωδίωση της νέας εγκατάστασης. Το σύστημα αυτό είναι αποκλειστική πατέντα της POWER ELECTRONICS παγκοσμίως. Το πράσινο led θα ανάψει...
