Vimar ELVOX 46226.212B Manual

46226.212B
Telecamera Dome IR IP Full HD, obiettivo 2,8-12 mm
Avvertenze
- Prima di utilizzare il prodotto si raccomanda vivamente di leggere il manuale e di
conservarlo in un luogo sicuro per consultazione futura.
- Utilizzare l'alimentazione specificata per il collegamento.
- Evitare di azionare il prodotto in modo improprio, sottoporlo a urti o vibrazioni,
forti pressioni che possono danneggiarlo.
- Non utilizzare detergenti corrosivi per pulire il corpo principale della telecamera.
Se necessario, utilizzare un panno morbido e asciutto per pulirla; in caso di spor-
co resistente utilizzare un detergente neutro. È possibile utilizzare detergenti per
mobili di qualità.
- Non puntare la telecamera direttamente verso oggetti estremamente luminosi,
ad esempio il sole, in quanto si potrebbe danneggiare il sensore d'immagine.
- Seguire le istruzioni per installare la telecamera. Non rovesciare la telecamera,
altrimenti riceverà un'immagine rovesciata.
- Non azionarla se temperatura, umidità e alimentazione non corrispondono ai
limiti o valori specificati.
- Tenere lontano da fonti di calore quali radiatori, bocchette dell'aria calda, stufe e simili.
- Il presente documento contiene le istruzioni per l'uso del prodotto. Non è la ga-
ranzia di qualità. Ci riserviamo il diritto di correggere errori di stampa, incon-
gruenze con la versione più recente, aggiornamenti del software e miglioramenti,
interpretazione e modifiche al prodotto. Tali cambiamenti saranno pubblicati nella
versione più recente senza previa notifica.
- Quando il prodotto è in uso, sono applicabili i contenuti di Microsoft, Apple e
Google. Le immagini e le schermate di questo manuale hanno lo scopo di spie- 1 2
gare l'utilizzo del prodotto. La proprietà dei marchi commerciali, dei logo e altre
proprietà intellettuali relative a Microsoft, Apple e Google appartengono alle sud-
dette aziende.

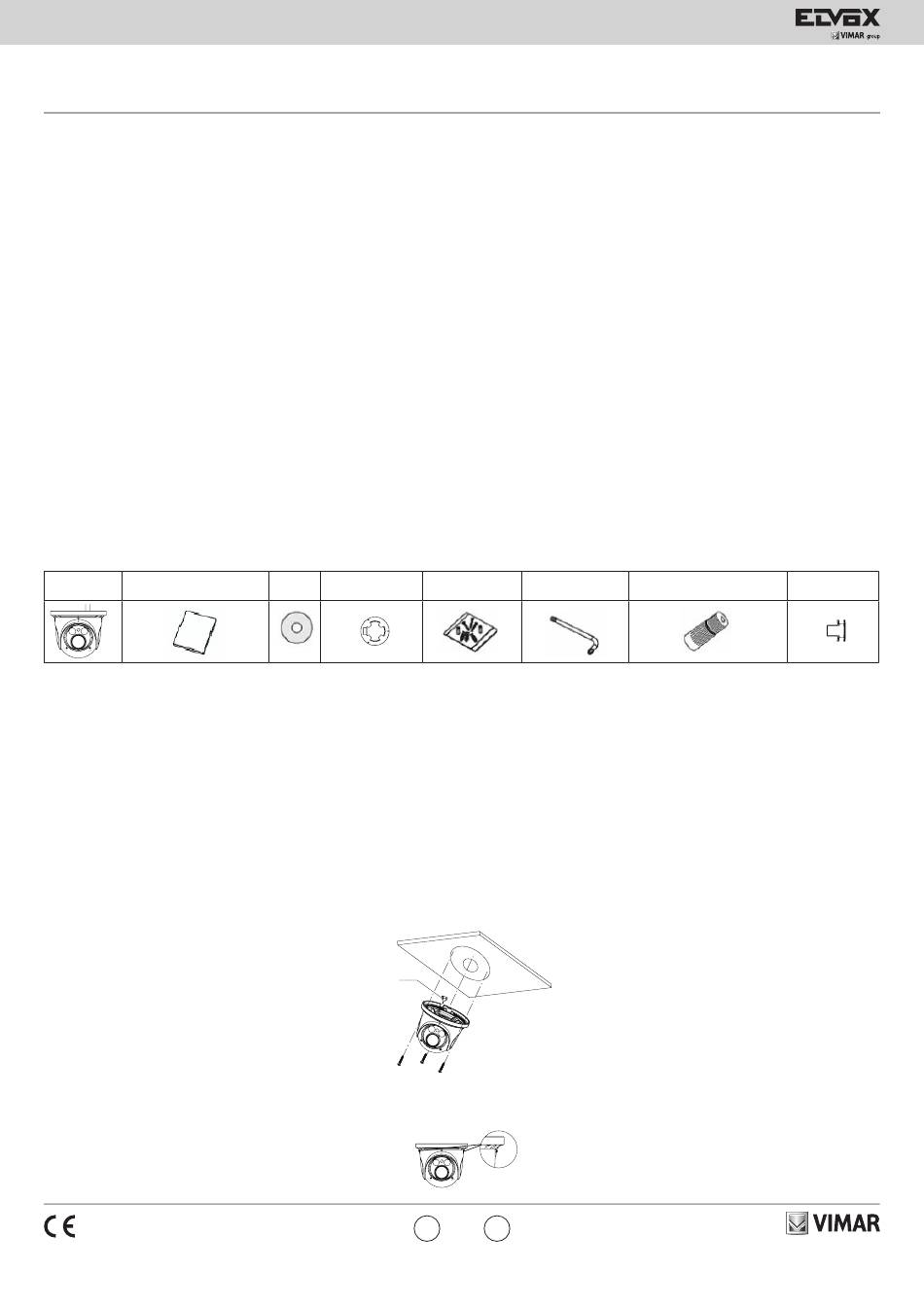

Confezione
Le illustrazioni sotto riportate hanno solo funzione di riferimento. Far riferimento
all'apparecchiatura in dotazione.
Telecamera Istruzioni per l'uso
Camera Quick and start guide
1 Introduzione
∅4.5
1.1 Panoramica
59.7mm
Questa TELECAMERA IP (abbreviato in IP-CAM) è stata progettata per fornire
prestazioni elevate nell'uso con soluzioni di TVCC. Adotta chip di elaborazione 120°
29.9mm
video allo stato dell'arte. Utilizza le tecnologie più avanzate, quali la tecnologia
120°
di codifica e decodifica video ed è conforme al protocollo TCP/IP, SoC. ecc. per
assicurare la stabilità e l'affidabilità del sistema. L'unità comprende due parti: il
103.5 mm
dispositivo IP-CAM e il software di gestione centrale (abbreviato in CMS). Il CMS
consente di centralizzare tutti i dispositivi via Internet o LAN e creare un impianto
di sorveglianza affidabile che offre gestione unificata e attivazione in remoto di tutti
i dispositivi in rete.
Questo prodotto è ampiamente utilizzato nelle banche, nei sistemi di telecomunica-
zione, siti di fornitura elettrica, enti statali, fabbriche, magazzini, centri urbani ecc. È
inoltre la scelta ideale per aree di sorveglianza a medio e alto rischio.
2 Installazione
1 - Realizzare i fori per il fissaggio a muro /parete utilizzando la dima di foratura.
2
2 - Realizzare il collegamento e fissare la telecamera. 1
3 - Regolare attraverso la vite di fissaggio la telecamera in modo da ottenere un
angolo di ripresa ottimale. Prima della regolazione, visualizzare un'anteprima
dell'immagine su un monitor. Serrare le viti di fissaggio dopo aver completato
la regolazione dell'angolo di ripresa della telecamera.
59.7mm
120°
49401128A0 00 1610
29.9mm
120°
3
4
Modello
CD
Drill template
∅130.7
∅119.5
3
4
Spinotto in gomma
Rubber plug
∅4.5
∅130.7
∅119.5
Full HD, IP IR Dome camera, 2,8-12 mm Lens
Cautions
- Before operation, we strongly advise users to read this manual and keep it pro-
perly for using later.
- Please use the specified power supply to connect.
- Avoid from in correct operation, shock vibration, heavy pressing which can cause
damage to product.
- Do not use corrosive detergent to clean main body of the camera. If necessary,
please use soft dry cloth to wipe dirt; for hard contamination, use neutral deter-
gent. Any cleanser for high grade furniture is applicable.
- Avoid aiming the camera directly towards extremely bright objects, such as, sun,
as this may damage the image sensor.
- Please follow the instructions to install the camera. Do not reverse the camera,
or the reversing image will be received.
- Do not operate it incase temperature, humidity and power supply are beyond the
limited stipulations.
- Keep away from heat sources such as radiators, heat registers, stove., etc.
- This is product instructions not quality warranty. We may reserve the rights of
amending the typographical errors, inconsistencies with the latest version, sof-
tware upgrades and product improvements, interpretation and modification. The-
se changes will be published in the latest version without special notification.
- When this product is in use, the relevant contents of Microsoft, Apple and Google
will be involved in. The pictures and screenshots in this manual are only used
to explain the usage of our product. The ownerships of trademarks, logos and
other intellectual properties related to Microsoft, Apple and Google belong to the
above-mentioned companies.
Package content
The pictures below are only for reference. Please make the object as the standard
Viti Cacciavite
Screws & spiles Screw-driver

1 Introduction

1.1 Overview

This IP-CAMERA (short for IP-CAM) is designed for high performance CCTV so-
lutions. It adopts state of the art video processing chips. It utilizes most advanced
technologies, such as video encoding and decoding technology, complies with the
TCP/IP protocol, SoC, etc to ensure this system more stable and reliable. This
unit consists of two parts: the IP-CAM device and central management software
(short for CMS). The CMS centralizes all devices together via internet or LAN and
establishes a sound surveillance system to realize unified management and remote
operation to all devices in one network.
This product is widely used in banks, telecommunication systems, electricity power
departments, law systems, factories, storehouses, uptowns, etc. In addition, it is
also an ideal choice for surveillance sites with middle or high risks.

2 Installation

1 - Drill the screw holes and the cable hole on the wall according to the drill template.
2 - Route and connect the cables. Then secure the camera to the ceiling or wall
with screws.
3 - Adjust the camera to obtain an optimum angle by loosening the lock screws.
Before adjustment, preview the image of the camera on a monitor. Tighten the
lock screws after you finish adjusting the view angle of the camera.
Vite di fissaggio
Lock screw
IT EN
Cappuccio impermeabile gommino
Water-proof Cap Rubber plug
Network Cable
IPC
2
1
Network Cable
IPC
Router
Immediate Refresh
Device Name Device Type Product Model IP Address
name
IPC unknown 192.168.226.201
name unknown 192.168.1.2
IPC Device Network Search
name
IPC unknown 192.168.1.3
Immediate Refresh
Device Name Device Type Product Model IP Address Http Port
name
IPC unknown 192.168.226.201 80
name
IPC unknown 192.168.1.2 80
name
IPC unknown 192.168.1.3 80
Total Device: 3 Local IP Address:192 168 1 4
Total Device: 3 Local IP Address:192 168 1 4 Subnet Mask:255 255 255 0 Gateway: 192 168 1 1
