Vimar ELVOX 46226.212B.01 Installation

46226.212B.01

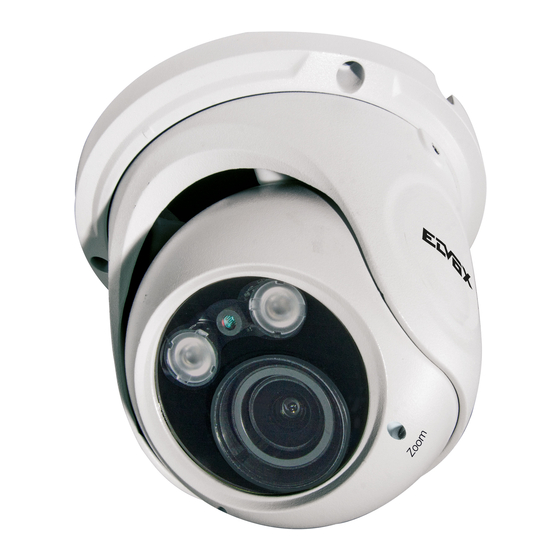

Telecamera Dome IP a colori Day & Night, sensore CMOS 1/2,7", risoluzione 2 Mpx
(1920x1080), obiettivo varifocale 2,8-12 mm, filtro IR meccanico, H.265 e H.264
Multistream, alimentazione PoE o 12 Vdc, IR 20- 30 m, funzioni WDR, ROI, 3DNR,
HLC, BLC, Mask, Motion, DC-Iris, Smart IR, RTSP, protocollo ONVIF, grado di
protezione IP66. Dimensioni: Ø 130x115 mm. Peso 690 g.

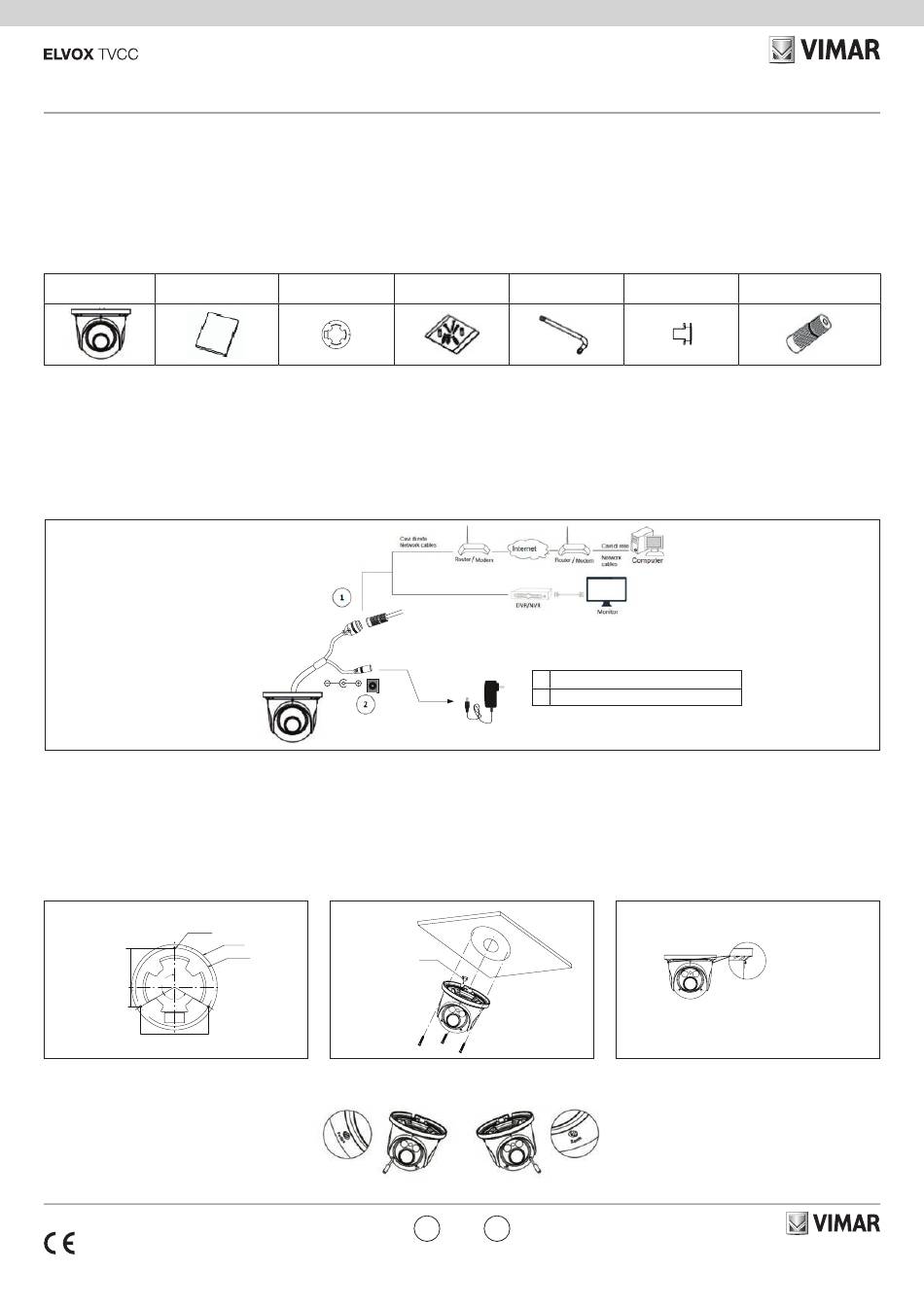

Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illu-
strazioni sotto riportate hanno solo funzione di riferimento. Far riferimento all'appa-
recchiatura in dotazione.
Telecamera Istruzioni per l'uso
Camera Quick and start guide
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni
TVCC ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte.
Utilizza le tecnologie più avanzate, di codifica e decodifica video ed è conforme al
protocollo TCP/IP, SoC.(System on chip) ecc. per assicurare la stabilità e l'affidabilità
del sistema. I manuali completi e i software CVM.exe, Iptool.exe e Diskcalculator.exe
sono disponibili nella scheda prodotto consultabile nel sito www.vimar.com.
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
2
1
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi
per sopportare tre volte il peso della telecamera. Installare e utilizzare la telecamera
in ambiente asciutto. La procedura di montaggio è la seguente:
1) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura.
2) Passare i cavi e collegare il cavo di alimentazione e il cavo di rete.
3) Regolare attraverso la vite di fissaggio la telecamera in modo da ottenere un
angolo di ripresa ottimale. Prima della regolazione, visualizzare un'anteprima
dell'immagine su un monitor. Serrare le viti di fissaggio dopo aver completato la
regolazione dell'angolo di ripresa della telecamera.
1 - 2
∅4.5
59.7mm
59.7mm
120°
29.9mm 120°
120°
29.9mm
120°
103.5 mm
103.5 mm
4) Regolazione della vite Zoom e della vite di Fuoco mediante un cacciavite, finchè
non si raggiunge l'immagine ottimale.
5) Per completare l'installazione rimuovere delicatamente la pellicola di protezione.
49401362A0 00 1902
Dima di foratura
Drill template
3
4
3
∅4.5
∅130.7
∅130.7
∅119.5
Gommino
∅119.5
Rubber plug
IP Dome Day&Night colour camera, CMOS 1/2.7" sensor, 2 Mpx (1920x1080) res-
olution, 2.8-12 mm varifocal lens, mechanic IR filter, H.265 and H.264 Multistream,
PoE or 12 Vdc supply, IR 20- 30 m, WDR, ROI, 3DNR, HLC, BLC, Mask, Motion,
DC-Iris, Smart IR, RTSP functions, ONVIF protocol, IP66 protection degree. Dimen-
sions: Ø 130x115 mm. Weight 690 g.
Package content
After you receive your device, please check the following accessories. The pictures
here are for reference only.
Viti Cacciavite
Screws & spiles Screw-driver
Introduction
This IP-camera (short for IP-CAM) is designed for high performance CCTV solutions.
It adopts state of the art video processing chips. It utilizes most advanced technol-
ogies, such as video encoding and decoding technology, complies with the TCP/IP
protocol, SoC (System on chip), etc to ensure this system more stable and reliable.
Complete manuals and CVM.exe, Iptool.exe e Diskcalculator.exe software are avail-
able to download in the Product info sheet section of www.vimar.com website.
Connections
Here below the main connections of the camera.
1
1 Cavo di rete / Network Cable
2 Cavo alimentazione / Power Cable
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install and use the camera in the dry
environment. The mounting steps are as follows:
1) Drill the screw holes and the cable hole on the wall according to the drill template.
2) Route the cables and connect the power cable and video cable.
3) Adjust the camera's fixing screw to obtain an optimal shooting angle. Before
adjustment, preview the image of the camera on a monitor and then loosen the
fixed ring to adjust the view angle of the camera.
59.7mm
4) Adjust the Zoom screw and the Focus screw with the screwdriver until you get the
optimum image
29.9mm
5) Remove the protective film to complete the installation procedure.
IT EN
Gommino Cappuccio impermeabile
Rubber plug Water-proof Cap
2
3
Network Cable
IPC
Vite di fissaggio
Lock screw
∅4.5
∅130.7
∅119.5
Immediate Refresh
120°
Device Name Device Type Product Model
name unknown 192.168.226.201
IPC
120°
name
IPC unknown 192.168.1.2
name
IPC unknown 192.168.1.3
103.5 mm
Total Device: 3 Local IP Address:192 168 1 4
36063 Marostica VI - Italy
3
4
Switch
Network Cab
Router
Device Network Search
IP Address Http Port Data Port Subnet Modify N
80 9008 255.255.
Mac Add
80 9008 255.255.
IP Addre
Subnet
80 9008 255.255.
Gatewa
Tip: En
i
then m
Restore
Subnet Mask:255 255 255 0 Gateway: 19
Viale Vicenza, 14
www.vimar.com
