Fig.6
D
C
Fig.7
11
1
Fig.8
Fig.9
8
E
17
78
6
7
10
6
6
Autogoods "130"
Obsluha/pracovné pokyny

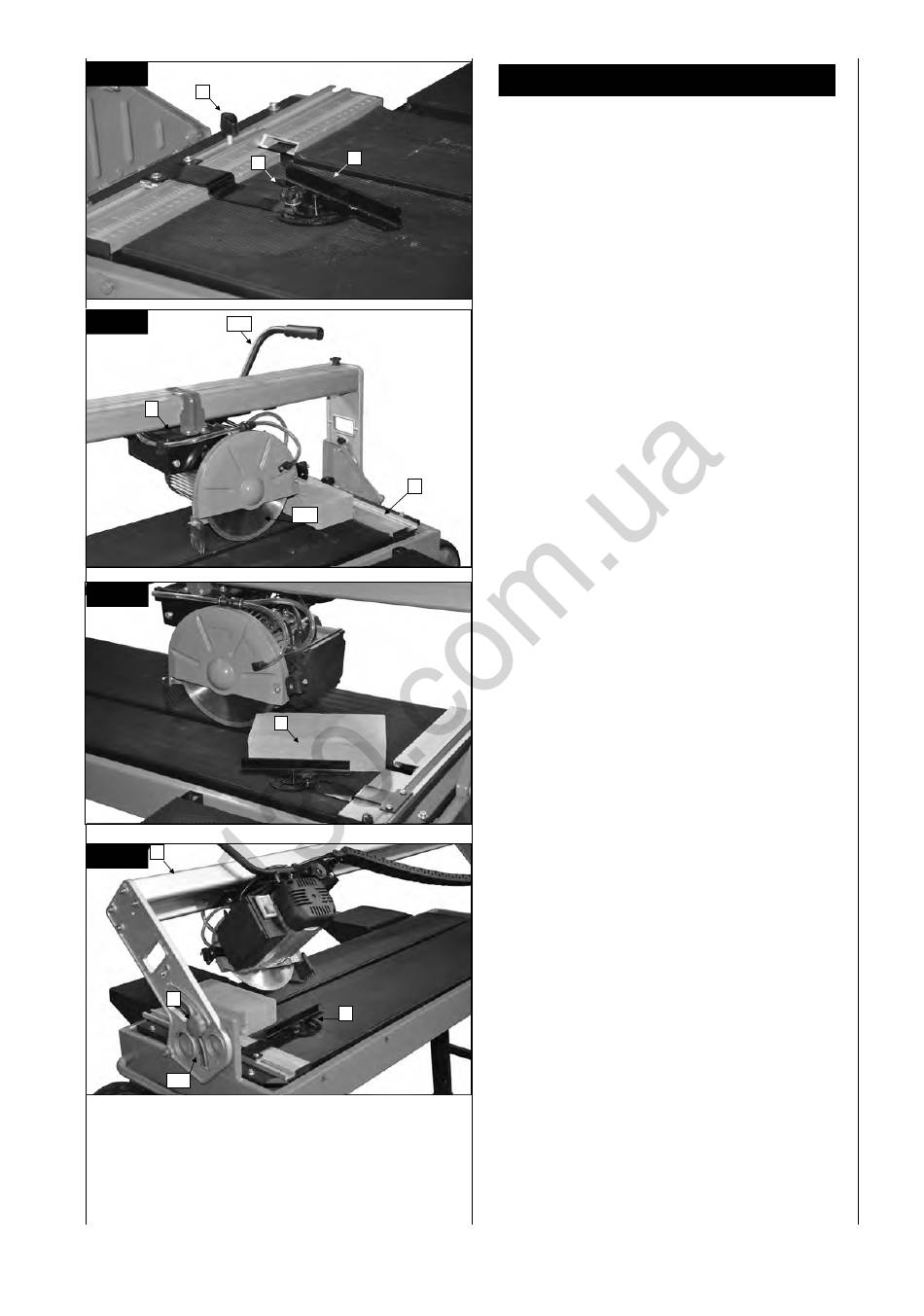

90° rezy obr.6-7
Uvoľnite hviezdicovú skrutku (C)
1.
Nastavte posuvné meradlo priečneho rezu (6) na
2.
90° a pevne dotiahnite hviezdicovú skrutku (C).
Dotiahnite skrutku s krídlovou hlavou (D) na zafixo-
3.
vanie posuvného meradla priečneho rezu (6). (obr.
6)
Posuňte hlavu stroja (1) na rukoväti (11) smerom
4.
dozadu.
Priložte dlaždicu k dorazovej lište (7) na posuvné
5.
meradlo priečneho rezu.
Pritlačte hlavu stroja (1) cez rukoväť (11) na poža-
6.
dovanú hĺbku rezu a zafixujte hlavu stroja.
Zapnite rezačku na dlaždice. Pozor: Počkajte, až
7.
kým chladiaca voda nedosiahne rezací brúsny ko-
túč (10).
Ťahajte hlavu stroja (1) na rukoväti (11) pomaly a
8.
rovnomerne cez dlaždicu smerom dopredu.
Po dokončení rezu vypnite rezačku na dlaždice.
9.
45° diagonálny rez (obr. 8 )
Uhlovú zarážku (6) nastaviť na 45°.
1.
Previesť rez podľa vysvetlenia.
2.
45° pozdĺžny rez, (obr. 9)
1
Povoliť hviezdicovú skrutku (E) z oboch strán.
2 Nakloniť vodiacu koľajnicu (8) doľava v uhle 45° na
uhlovej škále (18).
Hviezdicovú skrutku (E) opäť pevne utiahnuť.
3
Previesť rez podľa vysvetlenia.
4
