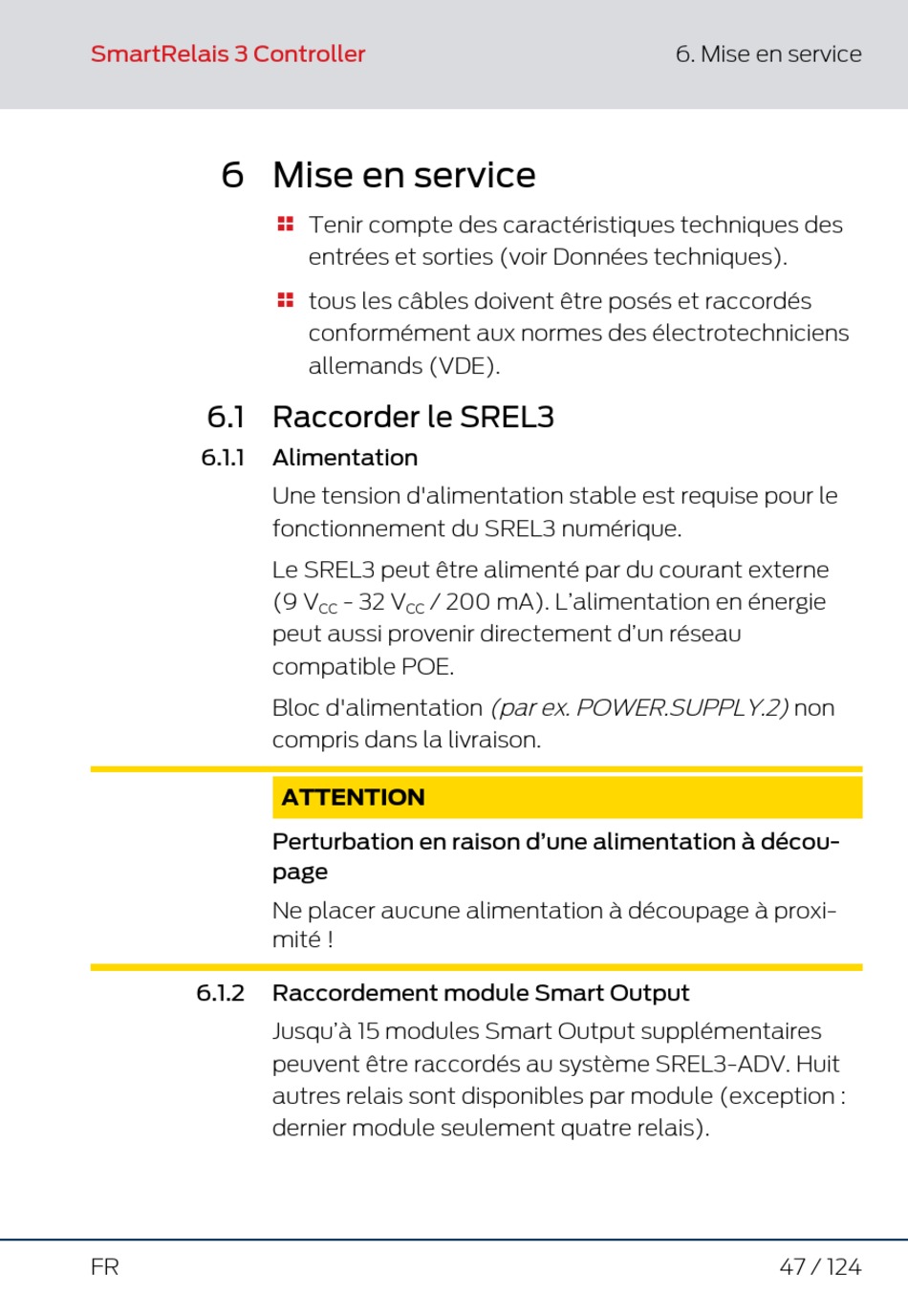

6 Mise en service

6.1 Raccorder le SREL3

6.1.1
6.1.2
FR
Tenir compte des caractéristiques techniques des

entrées et sorties (voir Données techniques).
tous les câbles doivent être posés et raccordés

conformément aux normes des électrotechniciens
allemands (VDE).

Alimentation

Une tension d'alimentation stable est requise pour le
fonctionnement du SREL3 numérique.
Le SREL3 peut être alimenté par du courant externe
(9 V - 32 V / 200 mA). L'alimentation en énergie
CC CC
peut aussi provenir directement d'un réseau
compatible POE.
Bloc d'alimentation (par ex. POWER.SUPPLY.2) non
compris dans la livraison.
ATTENTION
Perturbation en raison d'une alimentation à décou-
page
Ne placer aucune alimentation à découpage à proxi-
mité !

Raccordement module Smart Output

Jusqu'à 15 modules Smart Output supplémentaires
peuvent être raccordés au système SREL3-ADV. Huit
autres relais sont disponibles par module (exception :
dernier module seulement quatre relais).
