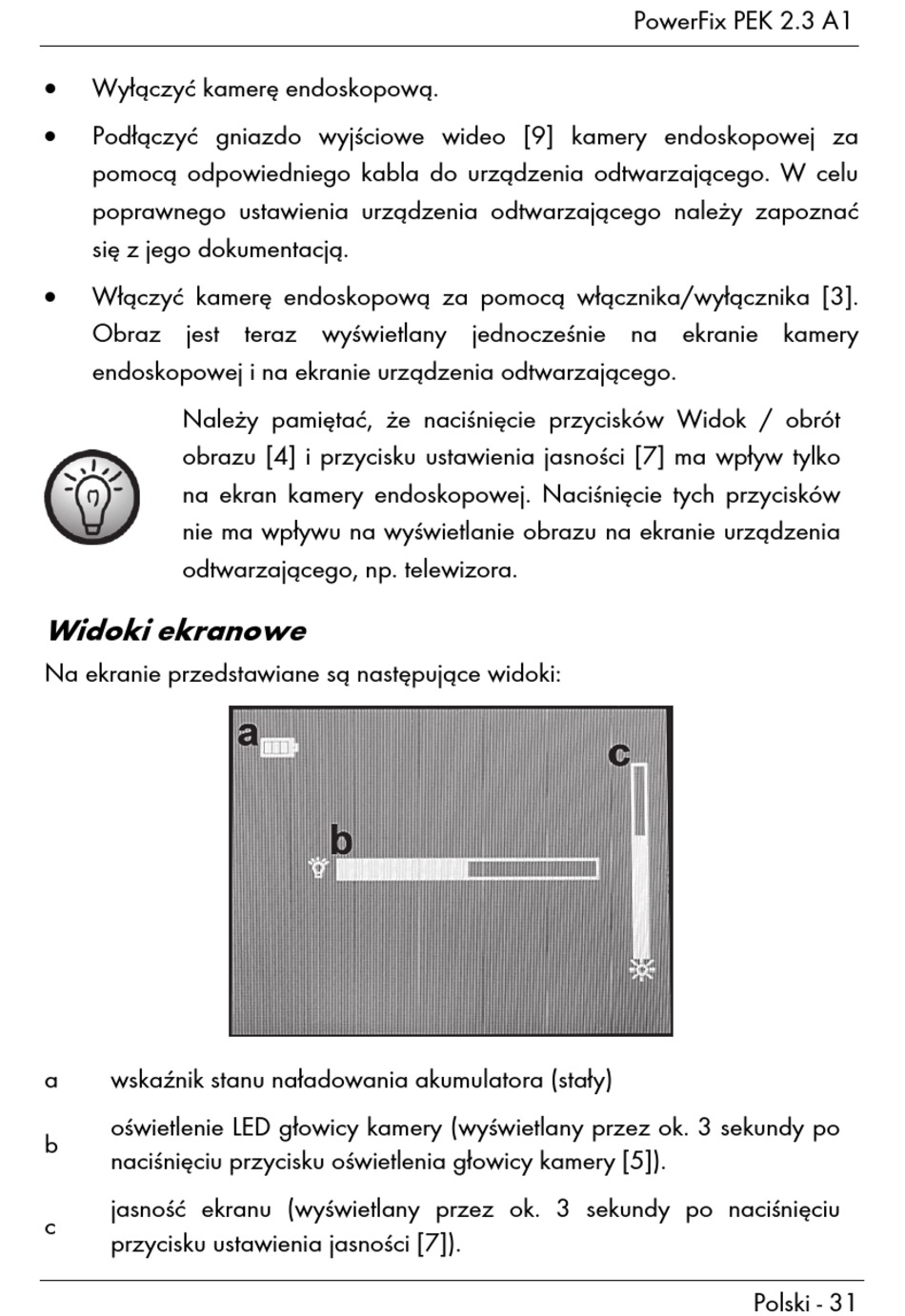

Widoki Ekranowe - Powerfix Profi PEK 2.3 A1 User Manual And Service Information


Wyłączyć kamerę endoskopową.

Podłączyć gniazdo wyjściowe wideo [9] kamery endoskopowej za
pomocą odpowiedniego kabla do urządzenia odtwarzającego. W celu
poprawnego ustawienia urządzenia odtwarzającego należy zapoznać
się z jego dokumentacją.

Włączyć kamerę endoskopową za pomocą włącznika/wyłącznika [3].
Obraz jest teraz wyświetlany jednocześnie na ekranie kamery
endoskopowej i na ekranie urządzenia odtwarzającego.
Należy pamiętać, że naciśnięcie przycisków Widok / obrót
obrazu [4] i przycisku ustawienia jasności [7] ma wpływ tylko
na ekran kamery endoskopowej. Naciśnięcie tych przycisków
nie ma wpływu na wyświetlanie obrazu na ekranie urządzenia
odtwarzającego, np. telewizora.

Widoki ekranowe

Na ekranie przedstawiane są następujące widoki:
a wskaźnik stanu naładowania akumulatora (stały)
oświetlenie LED głowicy kamery (wyświetlany przez ok. 3 sekundy po
b
naciśnięciu przycisku oświetlenia głowicy kamery [5]).
jasność ekranu (wyświetlany przez ok. 3 sekundy po naciśnięciu
c
przycisku ustawienia jasności [7]).
PowerFix PEK 2.3 A1
Polski - 31
