User manual for art. 1701
Manuale d'uso per art. 1701

Advertisement

loading
Need help?

Need help?

Do you have a question about the 1701 and is the answer not in the manual?

Questions and answers

Related Manuals for STUDIO DUE 1701

Summary of Contents for STUDIO DUE 1701

  • Page 1 User manual for art. 1701 Manuale d’uso per art. 1701...
  • Page 2 CONNECTORS CONNECTORS art. 4 PIN/XLR MF male/female connectors are for INDOOR use are IP67 (optional) only art. 4 PIN/XLR MF connettori maschio/femmina questi connettori sono questi connettori (opzionale) solo per uso INTERNO sono IP67 rel.4 - 06/20 • Studio Due...
  • Page 3 Page 15 - DMX Listing / Lista dei canali DMX Page 18 - Built in programs / Lista dei giochi Page 19 - Physical / Dimensioni Page 20 - CE standards / Certificazioni CE Page 21 - Warranty / Garanzia rel.4 - 06/20 • Studio Due...
  • Page 4 3) Gli schermi di protezione e le lenti devono essere sostituiti sempre con ricambi originali se sono visibilmente danneggiati e se la loro efficacia è stata ridotta, per esempio, da fessure o incisioni profonde. rel.4 - 06/20 • Studio Due...

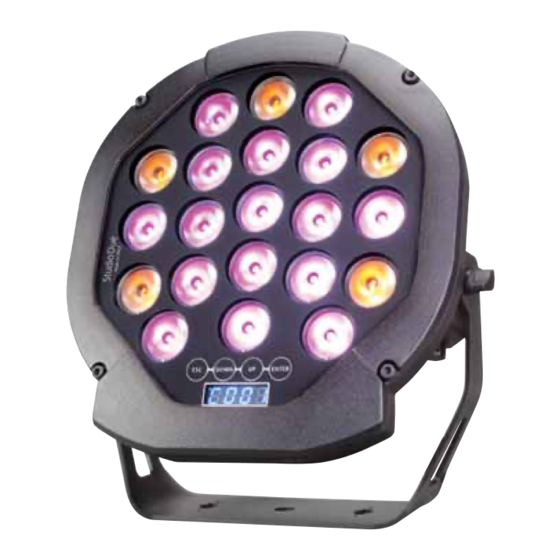

  • Page 5 Standard fixture colour finishing is black. Optional grey and white (art. FX-COLOUR). • Art. 1701 Archiled 200 rgbwa To obtain the best performances and for a correct functioning of this unit for the years to come, we suggest you to read carefully this manual before connecting or putting the fixture into use.
  • Page 6 Smooth dimming function Halogen simulation CYM simulation RDM control/configuration or by DRS (remote control device) DMX channels 10CH mode, 7CH mode, 6CH mode, 5CH mode Other features Heavy duty paint finish Marine grade treatment (optional) rel.4 - 06/20 • Studio Due...
  • Page 7 EXAMPLE OF CONNECTION DMX CONTROLLER - FIXTURES / ESEMPIO DI COLLEGAMENTO CENTRALINA - FARI Example 1/ Esempio 1 Example 2 / Esempio 2 Example 3 / Esempio 3 NORMAL AND MASTER/SLAVE FUNCTIONS / FUNZIONI NORMAL E MASTER/SLAVE NORMAL MASTER/SLAVE rel.4 - 06/20 • Studio Due...
  • Page 8 Termination resistor Terminale di linea GROUND/RETURN/OV N.C. SHIELD GROUND/RETURN/OV DATA COMPLEMENT ( -, INVERTED) Termination resistor 120 Ohm Terminale di linea DATA TRUE ( +, NON INVERTED) INNER CONDUCTOR DATA TRUE ( +, NON INVERTED) rel.4 - 06/20 • Studio Due...
  • Page 9 CONNECTION TO THE DMX LINE / CONNESSIONE ALLA LINEA DMX DMX IN (male) Ingresso DMX (maschio) DMX OUT (female) Uscita DMX (femmina) rel.4 - 06/20 • Studio Due...
  • Page 10 Il pulsante ENTER permettere di entrare in un menu o di confermare una opzione in caso di lampeggio del parametro • Il pulsante ESC annulla una operazione o torna al livello di menu inferiore. rel.4 - 06/20 • Studio Due...
  • Page 11 All’accensione, viene visualizzato il modello di apparecchio e la versione software. Per esempio: --> Studio Due Archiled --> 1_1 0 --> DMX channel --> C001 than it’s shown the first DMX channel. When you press any button it’s shown the first menu.
  • Page 12 > Selezionate il colore con i tasti UP/DOWN. Premere ENTER. white > Select the value 0 .. 255 with the UP/DOWN buttons. Don’t press ENTER. > Selezionate il valore desiderato 0 .. 255 con i tasti UP/DOWN. Non premere ENTER. white balance rel.4 - 06/20 • Studio Due...
  • Page 13 > Select the value f1 .. f2 with the UP/DOWN buttons. Press ENTER. > Selezionate il valore desidarato f1 .. f2 con i tasti UP/DOWN. Premere ENTER. (ntc) Service personnel only / Solo personale di servizio rel.4 - 06/20 • Studio Due...
  • Page 14 > Select the value on .. off .. with the UP/DOWN buttons. Press ENTER. > Selezionate il valore desidarato on .. off .. con i tasti UP/DOWN. Premere ENTER. (Ln) This menu will be active in the future / Questo menu sarà attivo in futuro rel.4 - 06/20 • Studio Due...
  • Page 15 • 5 Channels mode with CYM emulation • Modalità 5 Canali • Modalità 5 Canali con emulazione CYM CH1: CH1: Cyan CH2: Green CH2: Yellow CH3: Blue CH3: Magenta CH4: White CH4: Not used CH5: Amber CH5: Not used rel.4 - 06/20 • Studio Due...
  • Page 16 TIME LINEAR 25,5 sec. RAINBOW BALANCED CH10 16 - 255 0 - 15 NORMAL WHITE DMX Channels list 7Ch / Lista dei canali DMX 7Ch 8 BIT FUNCTION GREEN BLUE WHITE AMBER DIMMER RAINBOW rel.4 - 06/20 • Studio Due...
  • Page 17 DMX Channels list 5Ch / Lista dei canali DMX 5Ch 8 BIT FUNCTION GREEN BLUE WHITE AMBER STUDIODUE light s.r.l. str. Poggino, 100 - 01100 VITERBO ITALY - tel. +39 0761 352520 - fax +39 0761 352653 http://www.studiodue.com E-Mail: info@studiodue.com - service@studiodue.com rel.4 - 06/20 • Studio Due...
  • Page 18 PHYSICAL / DIMENSIONI rel.4 - 06/20 • Studio Due...
  • Page 19 / questa pagina è stata lasciata intenzionalmente bianca rel.4 - 06/20 • Studio Due...
  • Page 20 StudioDue light Doc. 1701 REV 2 - 07/17 s.r.l. ARCHILED200 series 07/2017 Dichiarazione di conformità Declaration of conformity La ditta: STUDIO DUE light s.r.l. The firm: Strada Poggino, 100 01100 VITERBO ITALY dichiara sotto la propria responsabilità che il prodotto:...

  • Page 21: Warranty Card

    Tutte le apparecchiature godono della garanzia di un anno contro difetti di fabbricazione o di materiali, sono esclusi dalla garanzia danni derivanti da un cattivo uso o installazione delle apparecchiature. Le lampade restano comunque escluse dalla garanzia. Per ogni controversia è competente il Foro di Viterbo. rel.4 - 06/20 • Studio Due...
  • Page 22 / questa pagina è stata lasciata intenzionalmente bianca rel.4 - 06/20 • Studio Due...
  • Page 23 / questa pagina è stata lasciata intenzionalmente bianca rel.4 - 06/20 • Studio Due...
  • Page 24 Head Office: STUDIO DUE s.r.l. (I) Str. Poggino, 100 - 01100 Viterbo (Italy) tel. +39.0761.352520 fax +39.0761.352653 info@studiodue.com STUDIO DUE (UK) 3 Encon Court Owl Close Moulton Park Industrial Estate Northampton England UK - NN3 6 HZ tel. +44.1933.650.820 info@studiodue.co.uk www.studiodue.com...
