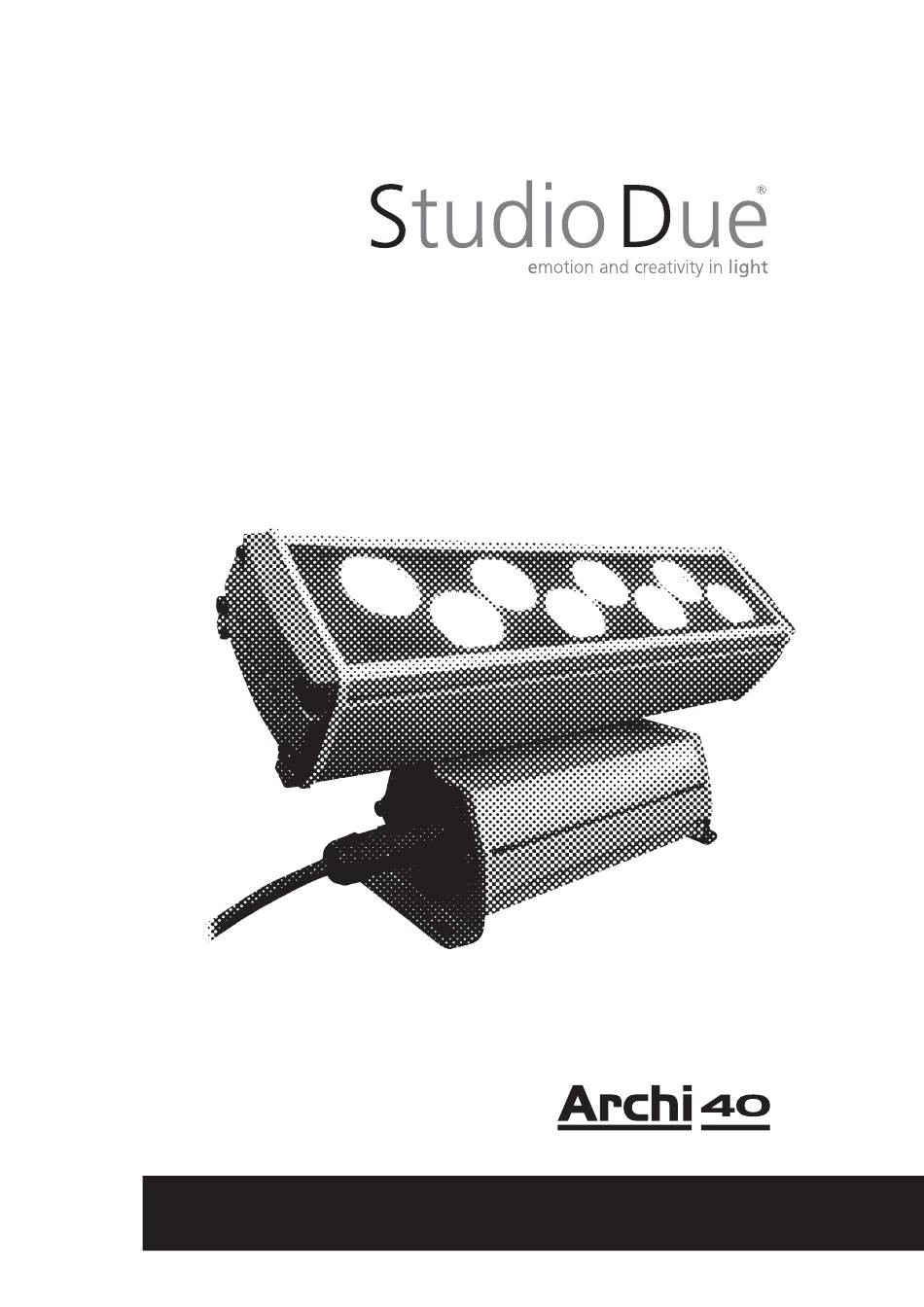

  • Page 1 rgbw/fc User manual for art. 1702 Manuale d’uso per art. 1702...
  • Page 2 CONNECTORS CONNECTORS art. 4 PIN/XLR MF male/female connectors are for INDOOR use are IP67 (optional) only art. 4 PIN/XLR MF connettori maschio/femmina questi connettori sono questi connettori (opzionale) solo per uso INTERNO sono IP67 rel.3 - 10/19 - Studio Due...
  • Page 3 Page 13 - DMX Listing / Lista dei canali DMX Page 15 - Built in programs / Lista dei giochi Page 16 - Physical / Dimensioni Page 17 - CE standards / Certificazioni CE Page 18 - Warranty / Garanzia rel.3 - 10/19 - Studio Due...
  • Page 4 3) Gli schermi di protezione e le lenti devono essere sostituiti sempre con ricambi originali se sono visibilmente danneggiati e se la loro efficacia è stata ridotta, per esempio, da fessure o incisioni profonde. rel.3 - 10/19 - Studio Due...
  • Page 5 Only the consignee (person or company) can claim for these damages. INTRODUZIONE Vi ringraziamo per l’ utilizzo del nostro Archi 40 RGBW/FC. L’ Archi 40 è dotato di 8 LEDs RGBW/FC ad Alta Potenza. E’ la versione più piccola della nuova linea Archibar SL.
  • Page 6 Active Power factor: PF>0.93/230VAC Current: 0.30A@230VAC Power: 60W Fuse T3,15A (inside fixture) • DMX CHANNELS 9CH mode, 6CH mode, 5CH mode, 4CH mode • PHYSICAL WxDxH: 323x60x91,4 mm (dimension of profile) Weight: 2,6 Kg. rel.3 - 10/19 - Studio Due...
  • Page 7 EXAMPLE OF CONNECTION DMX CONTROLLER - FIXTURES / ESEMPIO DI COLLEGAMENTO CENTRALINA - FARI Example 1/ Esempio 1 MAINS Example 2 / Esempio 2 MAINS MAINS Example 3 / Esempio 3 MAINS NORMAL AND MASTER/SLAVE FUNCTIONS / FUNZIONI NORMAL E MASTER/SLAVE NORMAL MASTER/SLAVE MAINS rel.3 - 10/19 - Studio Due...

  • Page 8: High Voltage

    CONDUCTOR SIZES / SEZIONE CONDUTTORE (length / lunghezza < 20mt.) MAINS VOLTAGE CROSS SELECTIONAL AREAS 230V 3X1 mm (minimum) MAIN IN / OUT Ingresso/uscita rete ø 19mm Male connector Connettore maschio ø 19mm Female connector Connettore femmina SIGNAL rel.3 - 10/19 - Studio Due...

  • Page 9: Pin Connectors

    Terminale di linea INNER CONDUCTOR DATA TRUE ( +, NON INVERTED) DATA TRUE ( +, NON INVERTED) Female and Male 4 PIN connector Connettore femmina e maschio 4 PIN DMX OUT / IN uscita/ingresso dmx rel.3 - 10/19 - Studio Due...

  • Page 10: Main Power

    Il DRS, DMX Remote Setup, è un semplice set-up commander che collegato via DMX ad un’apparecchio consente la sua programmazione e configurazione. E’ possibile assegnare agli apprecchi collegati i canali DMX o utilizzazre la funzione Master/Slave. Il DRS è alimentato a batterie. DMX line connector Powered through battery MAIN Power rel.3 - 10/19 - Studio Due...
  • Page 11 Il pulsante ENTER permettere di entrare in un menu o di confermare una opzione in caso di lampeggio del parametro • Il pulsante ESC annulla una operazione o torna al livello di menu inferiore. rel.3 - 10/19 - Studio Due...
  • Page 12 (OFF, On) Reset (rSEt) Esegue un reset della parte elettronica Execute a reset of the electronic section Format (FrMt) Ripristina le impostazioni di fabbrica (Viene chiesta conferma) Restore the factory setting (Require confirmation) rel.3 - 10/19 - Studio Due...
  • Page 13 OPEN STROBE 128 -255 2 -127 0 - 1 DIMMER LED FADE FAST - 0,1 sec. SLOW 0 = CUT 25,5 sec. TIME LINEAR RAINBOW BALANCED 16 - 255 0 - 15 NORMAL WHITE rel.3 - 10/19 - Studio Due...
  • Page 14 RAINBOW DMX Channels list 5Ch / Lista dei canali DMX 5Ch 8 BIT FUNCTION GREEN BLUE WHITE DIMMER DMX Channels list 4Ch / Lista dei canali DMX 4Ch 8 BIT FUNCTION GREEN BLUE WHITE rel.3 - 10/19 - Studio Due...
  • Page 15 ..Preset 24 SIMULATION SODIUM lamps (yellow type) STUDIODUE light s.r.l. str. Poggino, 100 - 01100 VITERBO ITALY - tel. +39 0761 352520 - fax +39 0761 352653 http://www.studiodue.com E-Mail: info@studiodue.com - service@studiodue.com rel.3 - 10/19 - Studio Due...
  • Page 16 PHYSICAL / DIMENSIONI rel.3 - 10/19 - Studio Due...
  • Page 17 01100 VITERBO ITALY dichiara sotto la propria responsabilità che il prodotto: declare under our sole responsability that the product: ARCHI 40 RGBW/FC (Full Color) IP67 codice 1702 è conforme alle norme: is in conformity with the standard: Low Voltage Directive: 2014/35/EU...

  • Page 18: Warranty Card

    Tutte le apparecchiature godono della garanzia di un anno contro difetti di fabbricazione o di materiali, sono esclusi dalla garanzia danni derivanti da un cattivo uso o installazione delle apparecchiature. Le lampade restano comunque escluse dalla garanzia. Per ogni controversia è competente il Foro di Viterbo. rel.3 - 10/19 - Studio Due...
  • Page 19 / questa pagina è stata lasciata intenzionalmente bianca rel.3 - 10/19 - Studio Due...
  • Page 20 Head Office: STUDIO DUE s.r.l. (I) Str. Poggino, 100 - 01100 Viterbo (Italy) tel. +39.0761.352520 fax +39.0761.352653 info@studiodue.com STUDIO DUE (UK) 3 Encon Court Owl Close Moulton Park Industrial Estate Northampton England UK - NN3 6 HZ tel. +44.1933.650.820 info@studiodue.co.uk www.studiodue.com...
