Summary of Contents for STUDIO DUE Citybeam SL84

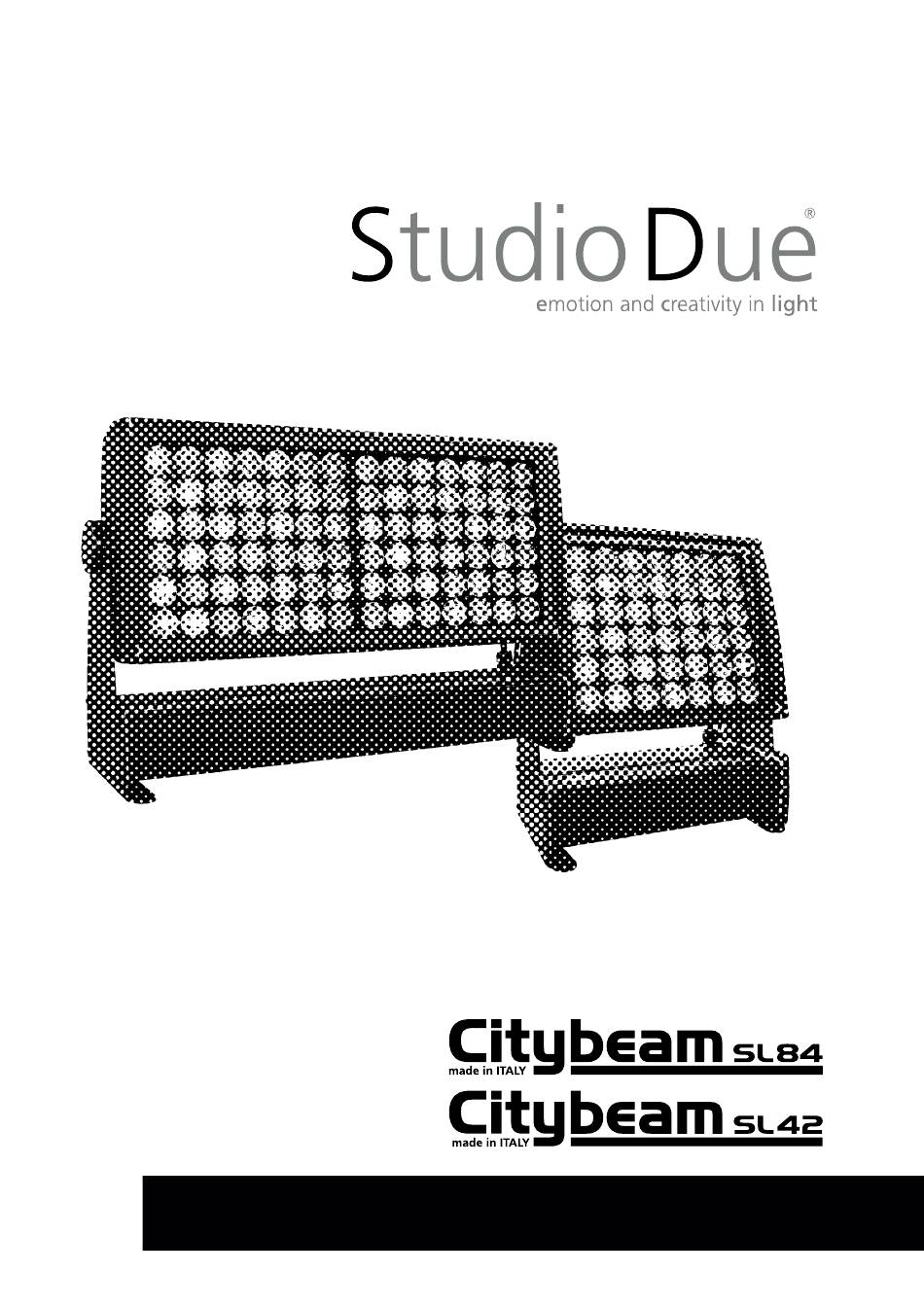

- Page 1 User manual for art. 177510 and 178010 Manuale d’uso per art. 177510 e 178010...
- Page 2 CONNECTORS CONNECTORS art. 4 PIN/XLR MF male/female connectors are for INDOOR use are IP67 (optional) only art. 4 PIN/XLR MF connettori maschio/femmina questi connettori sono questi connettori (opzionale) solo per uso INTERNO sono IP67 rel.4 - 07/23 - Studio Due...
- Page 3 Page 17 - Built in programs / Lista dei giochi Page 18 - Physical / Dimensioni Page 20 - CE standards / Certificazioni CE Page 22 - Warranty / Garanzia • Art. 177510 CityBeamLED SL84 • Art. 178010 CityBeamLED SL42 rel.4 - 07/23 - Studio Due...
- Page 4 3) Gli schermi di protezione e le lenti devono essere sostituiti sempre con ricambi originali se sono visibilmente danneggiati e se la loro efficacia è stata ridotta, per esempio, da fessure o incisioni profonde. rel.4 - 07/23 - Studio Due...
- Page 5 Se avesse subito dei danni o se non dovesse funzionare, rivolgetevi al vostro rivenditore. Se l’apparecchio vi è stato spedito direttamente, rivolgetevi subito alla ditta di trasporto. Solo il destinatario (la persona o ditta ricevente l’apparecchio) può reclamare per questo tipo di danni. rel.4 - 07/23 - Studio Due...
- Page 6 Rated current 0,55A@230V - Fuse T5A Active PFC 0,95 Active PFC 0,95 Power consumption 250W Power consumption 125W • PHYSICAL • PHYSICAL WxDxH: 615x185x420 mm WxDxH: 353x185x420 mm Weight: 18,5 Kg. Weight: 12 Kg. rel.4 - 07/23 - Studio Due...
- Page 7 EXAMPLE OF CONNECTION DMX CONTROLLER - FIXTURES / ESEMPIO DI COLLEGAMENTO CENTRALINA - FARI Example 1/ Esempio 1 Example 2 / Esempio 2 Example 3 / Esempio 3 NORMAL AND MASTER/SLAVE FUNCTIONS / FUNZIONI NORMAL E MASTER/SLAVE NORMAL MASTER/SLAVE rel.4 - 07/23 - Studio Due...
-
Page 8: Pin Connectors
Termination resistor Terminale di linea GROUND/RETURN/OV N.C. SHIELD GROUND/RETURN/OV DATA COMPLEMENT ( -, INVERTED) Termination resistor 120 Ohm Terminale di linea DATA TRUE ( +, NON INVERTED) INNER CONDUCTOR DATA TRUE ( +, NON INVERTED) rel.4 - 07/23 - Studio Due... - Page 9 REAR VIEW / VISTA POSTERIORE DMX OUT (female) Uscita DMX (femmina) DMX IN (male) Ingresso DMX (maschio) Example of label / Esempio di etichetta rel.4 - 07/23 - Studio Due...
- Page 10 ESC >> UP >> DOWN >> ENTER DMX led UNLOCK sequence DOWN ENTER 1° 2° 3° 4° 1--- / -2-- / --3- / ---4 To enter the menu Per entrare nel menù ESC / UP / DOWN / ENTER rel.4 - 07/23 - Studio Due...
- Page 11 (LdMM) Power LEDS dimmer (with active menu) / Dimmer potenza dei LEDS (con menu attivo) > Select the value off .. on with the UP/DOWN buttons. Press ENTER. > Selezionate il valore desidarato off .. on con i tasti UP/DOWN. Premere ENTER. rel.4 - 07/23 - Studio Due...
- Page 12 > Select the value 0 .. 255 with the UP/DOWN buttons. Don’t press ENTER. > Selezionate il valore desiderato 0 .. 255 con i tasti UP/DOWN. Non premere ENTER. ScnE (scene) menu available from software version 2.00 ScnE (scene) menu disponibile dalla versione software 2.00 rel.4 - 07/23 - Studio Due...
- Page 13 > Select the value off >> RGB or on >> CYM with the UP/DOWN buttons. Press ENTER. > Selezionate il valore desiderato off >> RGB or on >> CYM con i tasti UP/DOWN. Premere ENTER. rel.4 - 07/23 - Studio Due...
- Page 14 > Select the value on .. off .. with the UP/DOWN buttons. Press ENTER. > Selezionate il valore desidarato on .. off .. con i tasti UP/DOWN. Premere ENTER. (Ln) This menu will be active in the future / Questo menu sarà attivo in futuro rel.4 - 07/23 - Studio Due...
- Page 15 OPEN STROBE 2 -127 128 -255 0 - 1 DIMMER LED FADE FAST - 0,1 sec. SLOW 0 = CUT TIME LINEAR 25,5 sec. RAINBOW BALANCED 16 - 255 0 - 15 NORMAL WHITE rel.4 - 07/23 - Studio Due...
- Page 16 DMX Channels list 4Ch / Lista dei canali DMX 4Ch 8 BIT FUNCTION GREEN BLUE WHITE STUDIODUE s.r.l. str. Poggino, 100 - 01100 VITERBO ITALY - tel. +39 0761 352520 - fax +39 0761 352653 http://www.studiodue.com E-Mail: info@studiodue.com - service@studiodue.com rel.4 - 07/23 - Studio Due...
- Page 17 RAINBOW FAST Preset 13 WHITE BALANCE (from cool) to ..Preset 18 WHITE BALANCE (to warm) Preset 19 SIMULATION SODIUM lamps (yellow type) to ..Preset 24 SIMULATION SODIUM lamps (yellow type) rel.4 - 07/23 - Studio Due...
- Page 18 - 07/23 - Studio Due...
- Page 19 - 07/23 - Studio Due...
- Page 20 Direttive: and therefore according to essential requirement of Directives: 2004/108/EC – Electromagnetic compatibility 2006/95/EC – Low Voltage directive Data di apposizione PAOLO SENSI Date of marking General Manager VITERBO, 05/09/17 rel.4 - 07/23 - Studio Due...
- Page 21 Direttive: and therefore according to essential requirement of Directives: 2004/108/EC – Electromagnetic compatibility 2006/95/EC – Low Voltage directive Data di apposizione PAOLO SENSI Date of marking General Manager VITERBO, 05/09/17 rel.4 - 07/23 - Studio Due...
- Page 22 Tutte le apparecchiature godono della garanzia di un anno contro difetti di fabbricazione o di materiali, sono esclusi dalla garanzia danni derivanti da un cattivo uso o installazione delle apparecchiature. Le lampade restano comunque escluse dalla garanzia. Per ogni controversia è competente il Foro di Viterbo. rel.4 - 07/23 - Studio Due...
- Page 23 - 07/23 - Studio Due...
- Page 24 Head Office: STUDIO DUE s.r.l. (I) Str. Poggino, 100 - 01100 Viterbo (Italy) tel. +39.0761.352520 fax +39.0761.352653 info@studiodue.com STUDIO DUE (UK) 3 Encon Court Owl Close Moulton Park Industrial Estate Northampton England UK - NN3 6 HZ tel. +44.1933.650.820 info@studiodue.co.uk www.studiodue.com...
