Lüfteranschluss
Lüfteranschluss
Y-Kabelsplitter
Lüfteranschluss

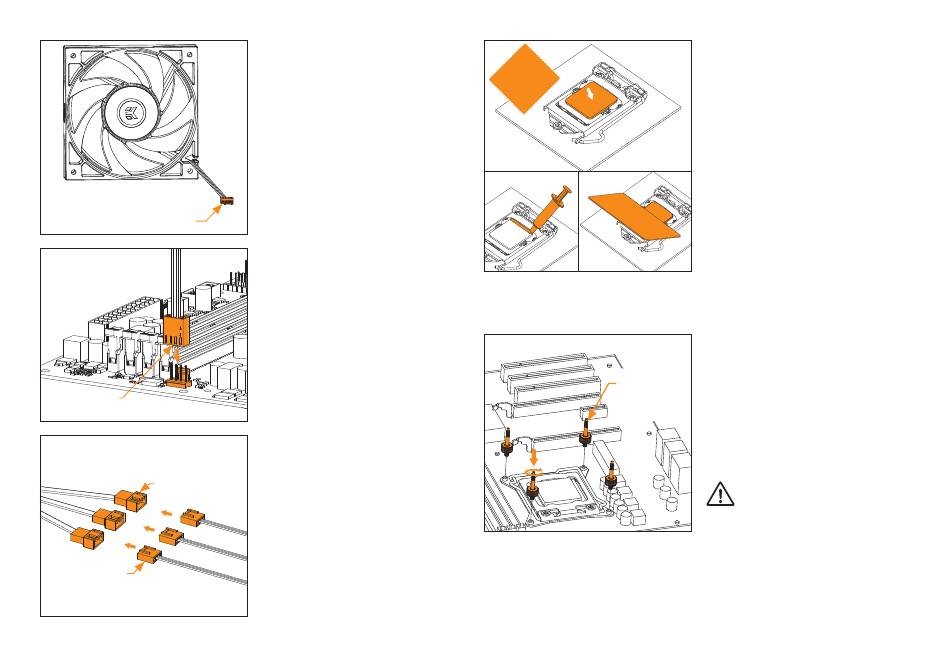

SCHRITT 10: LÜFTER - VERBINDUNG-
SKABEL
OPTION 1:
Verbinden Sie den 4-poligen PWM-Stecker des
Lüfterkabels direkt mit der CPU-Lüfter-Buchse
auf dem Motherboard. Verwenden Sie nach
Möglichkeit immer den CPU-Lüfteranschluss.
OPTION 2:
Bei den Versionen EK-AIO BASIC 240 und EK-
AIO BASIC 360 (mit 2 oder 3 Lüftern) können
Sie die Anschlüsse der einzelnen Lüfter mit den
Anschlüssen am Y-Verteilerkabel verbinden
und verbinden dann den Y-Verteileranschluss
mit dem Lüfteranschluss auf dem Motherboard.
Verwenden Sie nach Möglichkeit immer den
CPU-Lüfteranschluss.
Nicht
scheuerndes
Tuch
IHS

5. INSTALLATION - INTEL LGA-20XX-BUCHSE

Flügelbefesti-
gungsschraube
für Intel LGA
20XX Buchse
- 18 -
OPTIONALER SCHRITT!! WÄRMEL-
EITPASTE AUFTRAGEN
Dieser Schritt ist nur bei der zweiten
Installation von AIO relevant oder wenn die
vorab aufgebrachte Paste auf der Rückseite
der Pumpeneinheit beschädigt wurde!
Bei der Erstinstallation muss keine zusätzliche
Wärmeleitpaste auf die Kontaktfl äche der
CPU aufgetragen werden!
Wischen Sie die Kontaktfl äche der CPU ab (mit
einem nicht scheuernden Tuch oder einem
Wattestäbchen, wie im Beispielbild gezeigt).
Tragen Sie auf ein sauberes IHS eine Linie
Wärmeleitpaste auf und verteilen Sie sie mit
einer Kreditkarte oder Ähnlichem auf dem
gesamten CPU-Wärmespender (IHS).
SCHRITT 1: BEFESTIGUNGSSCHRAU-
BEN ANBRINGEN (LGA-20XX)
LGA-20xx-Buchse-Motherboards (2066 / 2011
V3 / 2011) erfordern keine Installation der
Rückwand. Setzen Sie vier Flügelschrauben
in die M4-Gewindestifte am integrierten
Verriegelungsmechanismus (ILM) der LGA-
20XX-Buchse ein.
Die Fingerschrauben sind ohne
Verwendung von Werkzeugen (d. h. Zangen)
anzubringen.
Setzen Sie die Installation fort,
indem Sie den Anweisungen von
SCHRITT 4 auf Seite 16 folgen
