Scheppach HS120o Original Instruction Manual page 30

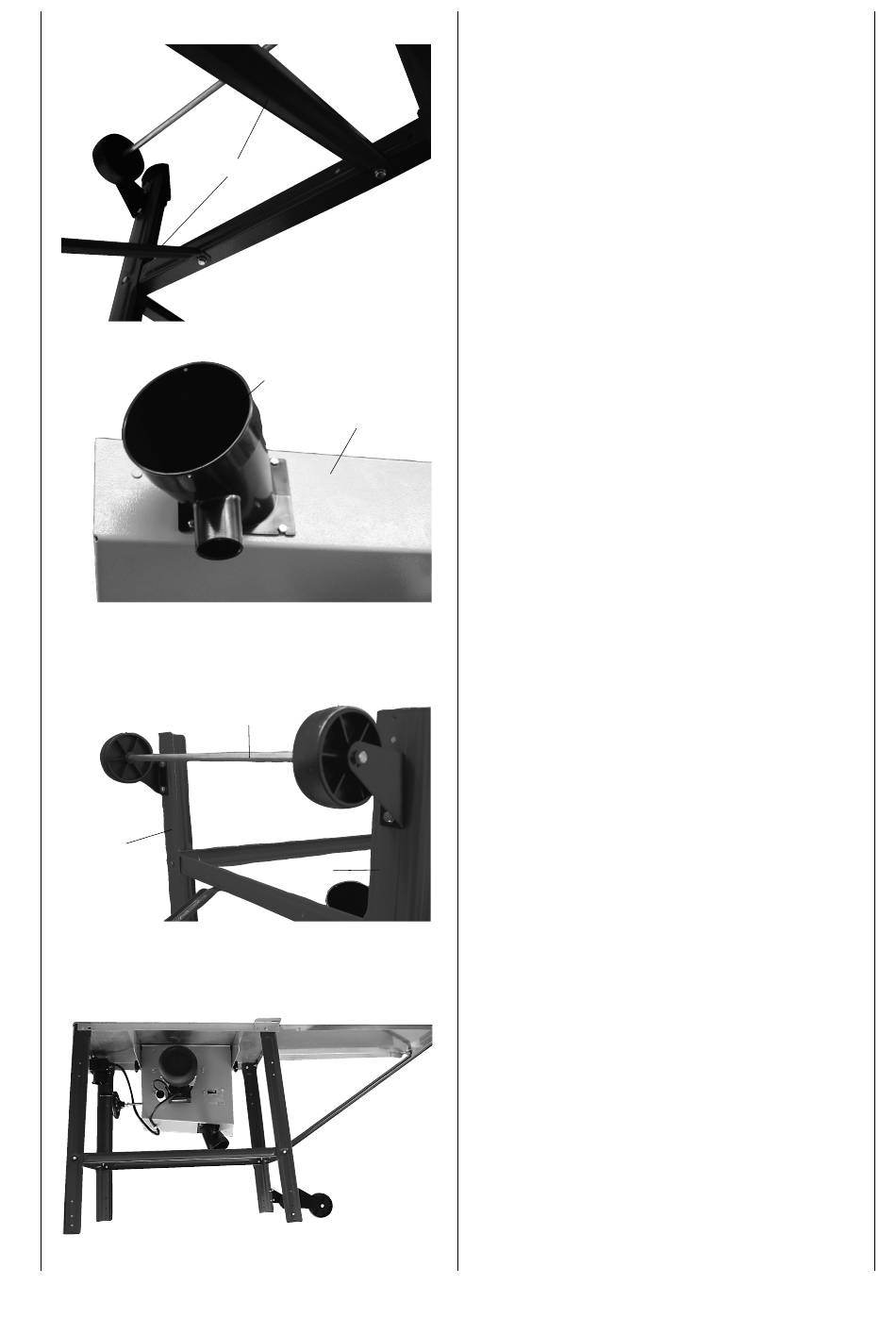

Fig. 7.3
11
Fig. 8
Fig. 9
4
Fig. 10
30
14
13
16
5
Fig. 8
Montieren Sie den Absaugstutzen (14)
an den unteren Sägeblattschutz (13) mit
4 Sechskantschrauben M 4 x 10 und 4 x
Scheiben 4.
Fig. 9
Montieren Sie die Fahrvorrichtung (16) an
die hinteren Gestellfüße (4 und 5) mit 4
Sechskantschrauben M 6 x 16 , 4 Scheiben
6, und 4 Muttern M 6.
Die Schrauben von Hand leicht festziehen.
Fig. 10
Die Maschine auf die Füße stellen, alle
Schrauben von Tisch, Füße und Streben
(außer der Fahrvorrichtung) fest anziehen.
