Bedienungsanleitung

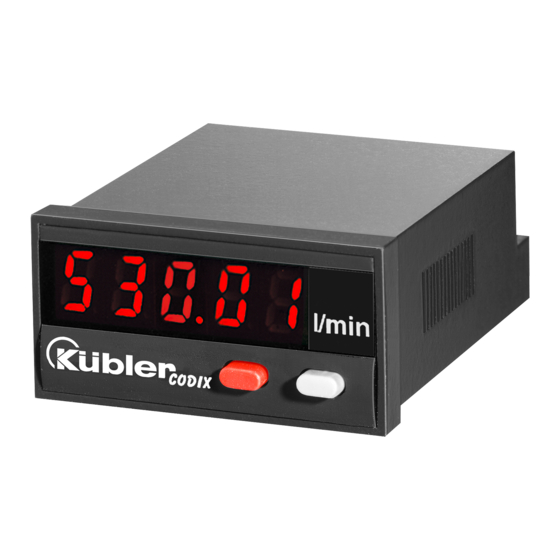

Digitalanzeige mit Analogeingängen
CODIX 530
Bestellschlüssel:
6.530.012.300
1. Beschreibung
•
5stellige Digitalanzeige mit Analogeingängen und
integriertem Summierer
•
gut ablesbare, hell leuchtende 8 mm hohe LED-
Anzeige
•
Anzeigebereich von -19999 bis 99 999 mit Vornul-
lenunterdrückung.
•
Die Programmierung der Funktionen, bzw.
Betriebsparameter erfolgt über die beiden Einstell-
tasten. Bedienerführung auf dem Display während
der Programmierroutine.
•
Programmierbar sind:
Meßbereich
Dezimalpunkt für Momentanwert und Summierer
separat einstellbar
Anzuzeigender Wert bei kleinstem Eingangssignal
Anzuzeigender Wert bei höchstem Eingangssignal
Skalierungsfaktor für Summierer
Rückstellungsart für Summierer:
elektrisch
manuell
manuell und elektrisch
keine Rücksetzung
Digitales Netzbrummfilter (50 oder 60 Hz)
2. Eingänge
MPI (Anschluß 4)
Multifunktionseingang. Je nach Einstellung der Rück-
stellfunktion funktioniert dieser Eingang als LATCH-
oder RESET-Eingang (siehe 4.10).
In der Funktionsart LATCH wird der angezeigte Wert
der Momentanwertanzeige eingefroren, die Messung
und Aufsummierung läuft im Hintergrund weiter.
In der Funktionsart RESET wird der Summierer auf 0
gesetzt.
Aktiviert wird dieser Eingang (PNP) mit einem
Eingangssignal 4 ... 30 V DC. Inaktiv wird der Eingang,
wenn das Eingangssignal unter 2 V DC absinkt.
STROMEINGANG (Anschluß 5)
Analoger Strommeßeingang mit Verpolungsschutz und
Strombegrenzung auf max. 50 mA. Die Signalleitung
mit dem analogen +-Signal ist hier anzuschließen.
Achtung: Zur Vermeidung von Störsignalen, die von
der Spannungsversorgung herrühren ist dieser Eingang
galvanisch getrennt. Für eine Messung ist daher die
negativere Meßsignalleitung mit dem analogen Bezugs-
eingang zu verbinden.
Analog GND (Anschluß 6)
Wenn keine galvanische Trennung zwischen Meßkreis
und Versorgungsspannung notwendig sein, so ist dieser
Anschluß (0V-Mess-Signal) mit Anschluß 2 oder 3 zu
verbinden.
R.600.114.003
SPANNUNGSEINGANG (Anschluß 7)
Analoger Spannungsmeßeingang. Die Signalleitung mit
dem analogen +-Signal ist hier anzuschließen. Bei Ver-
polung erscheint im Display „Err4".
Achtung: Zur Vermeidung von Störsignalen, die von
der Spannungsversorgung herrühren, ist dieser Ein-
gang galvanisch getrennt. Für eine Messung ist daher
die negativere Meßsignalleitung mit dem analogen Be-
zugseingang zu verbinden.
3. Einstellung der
Betriebsparameter
3.1 Umschaltung zwischen Momentanwert-
und Summenanzeige
Durch Drücken der rechten Taste kann zwischen der
Anzeige des aktuellen Meßwertes und der Summe um-
geschaltet werden.
Durch einmaliges Betätigen wird für 2 Sekunden die
aktuelle Funktion („Act" oder „tot") angezeigt. Wird in-
nerhalb dieser Zeit die rechte Taste ein zweites Mal ge-
drückt, wird die aktuelle Funktion gewechselt und zur
Bestätigung für ca. 2 Sekunden „Act" oder „tot" ange-
zeigt. Danach erfolgt die Anzeige des Wertes.
3.2 Einstellung der Geräteparameter
a. Beide Tasten auf der Vorderseite gedrückt halten
und Spannungsversorgung einschalten.
b. Auf dem Display erscheint
c. Sobald die Tasten losgelassen werden, erscheint im
Sekundenwechsel der Menütitel und die aktuelle
Menüpunkteinstellung. Nach Betätigen einer Taste
wird nur noch die Menüpunkteinstellung angezeigt.
d. Durch Drücken der rechten Taste wird die Menü-
punkteinstellung jeweils um einen Wert weiterge-
schaltet.
Wenn Zahlenwerte eingegeben werden sollen (z.B.
bei der Faktoreinstellung), wird mit der linken Taste
zunächst die Dekade angewählt und dann mit der
rechten der Wert eingestellt.
e. Um auf den nächsten Menüpunkt umzuschalten,
halten Sie die linke Taste gedrückt und betätigen
die rechte Taste.
f.
Der jeweils letzte Menütitel „EndPro" ermöglicht
durch Anwahl von „Yes" das Verlassen des Pro-
grammiermenüs und die Übernahme (Speicherung)
der neuen Werte.
Wird „No" angewählt, beginnt die
Programmierroutine von vorne, wobei die zuletzt
eingestellten Werte zunächst erhalten bleiben. Die-
se können nun nochmals verändert oder kontrolliert
werden.
1
