Kübler CODIX 530 Manual page 15

Messages d'erreur
Err 0* Erreur dans partie A/D
Err 3* Erreur dans EEPROM
Err 4** signal d'entrée
analogue au-dessus
de lag plage de
mesure
Err 5* Erreur dans la
EEPROM.
appareil non calibré
* Merci de nous envoyer l'appareil pour
vérification.
** Vérifiez le signal d'entrée et la
programmation
Nettoyage:
La face avant de l'appareil ne doit être nettoyée
qu'avec un chiffon doux humide.
7. La livraison comprend
- Afficheur digital
- Etrier
- Cadre pour montage par vis
découpe d'encastrement 50 x 25 mm
- Cadre pour montage par étrier
découpe d'encastrement 50 x 25 mm
- Joint
- 1 feuille de symboles autocollants
8. Exemples d'utilisation de
8.1 Mesure de poids avec totalisation
Une mesure de débit doit permettre la détermination de
la quantité de granulat. Le capteur de mesure délivre à
plein débit (= 10 kg/seconde) 20 mA.
La plage de mesure sélectionnée sera celle de 0 à 20
mA. Attribuer 0 au signal d'entrée le plus bas, 10 au
signal d'entrée le plus haut. Pour l'affichage du total en
tonnes, régler le facteur à 0,001.
Attention : le point décimal ne sert qu'à l'affichage. Pour
un affichage de valeur instantanée de10,0, la valeur
100 s'ajouterait dans le totalisateur ! Ce point doit être
pris en compte en conséquence lors du réglage du fac-
teur
Si le débit instantané doit être affiché avec une décima-
le, il faut régler le facteur à 0,0001.

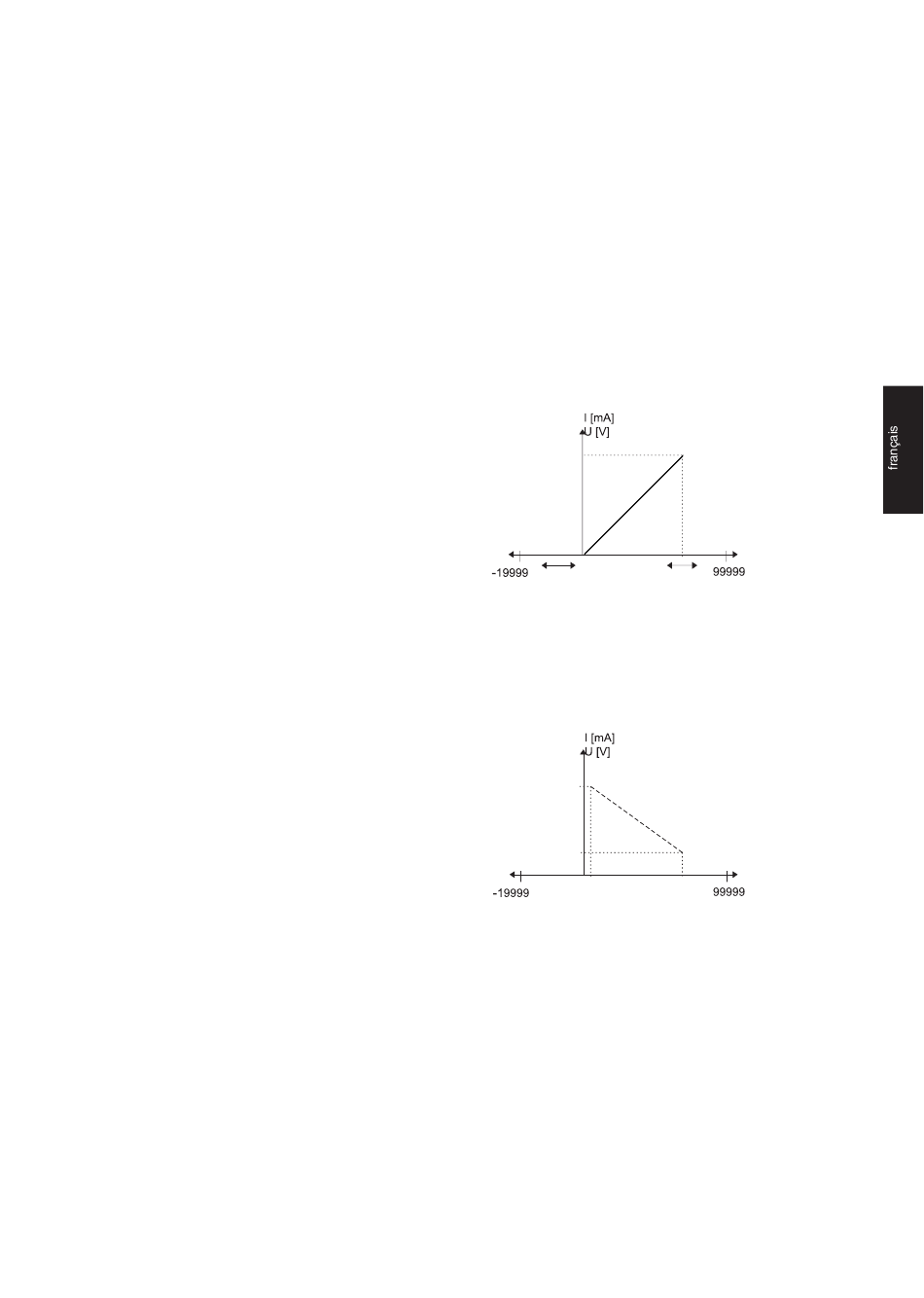

Les valeurs affichées peuvent être déplacées librement
dans la plage d'affichage
Une affectation inversée du signal et de la valeur à
afficher permet de programmer également des courbes
de fonctionnement descendantes. Dans ce cas, ce
n'est plus le niveau de remplissage, mais la quantité
prélevée qui est affichée.
8.2 Mesure de débit avec totalisation
Il faut afficher en alternance le débit instantané et la
quantité totalisée.
Le capteur de mesure à caractéristiques linéaires (dans
le cas de capteurs non linéaires il faut intercaler des
éléments de linéarisation) délivre 4 mA à l'arrêt et 20
mA au débit maximum, ce qui correspond dans cet ex-
emple à 90 l/min.
Sélectionner sous « Range » la plage de mesure de 4
à 20 mA et, pour les signaux d'entrée maximum «
hi.act »et minimum « lo.act », le réglage d'usine corre-
spondant.
Affecter au signal d'entrée le plus bas « lo.display » la
valeur d'affichage 0, et au signal d'entrée le plus haut «
