Kübler CODIX 550 Manual

Process display for current / voltage signals
Hide thumbs Also See for CODIX 550:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

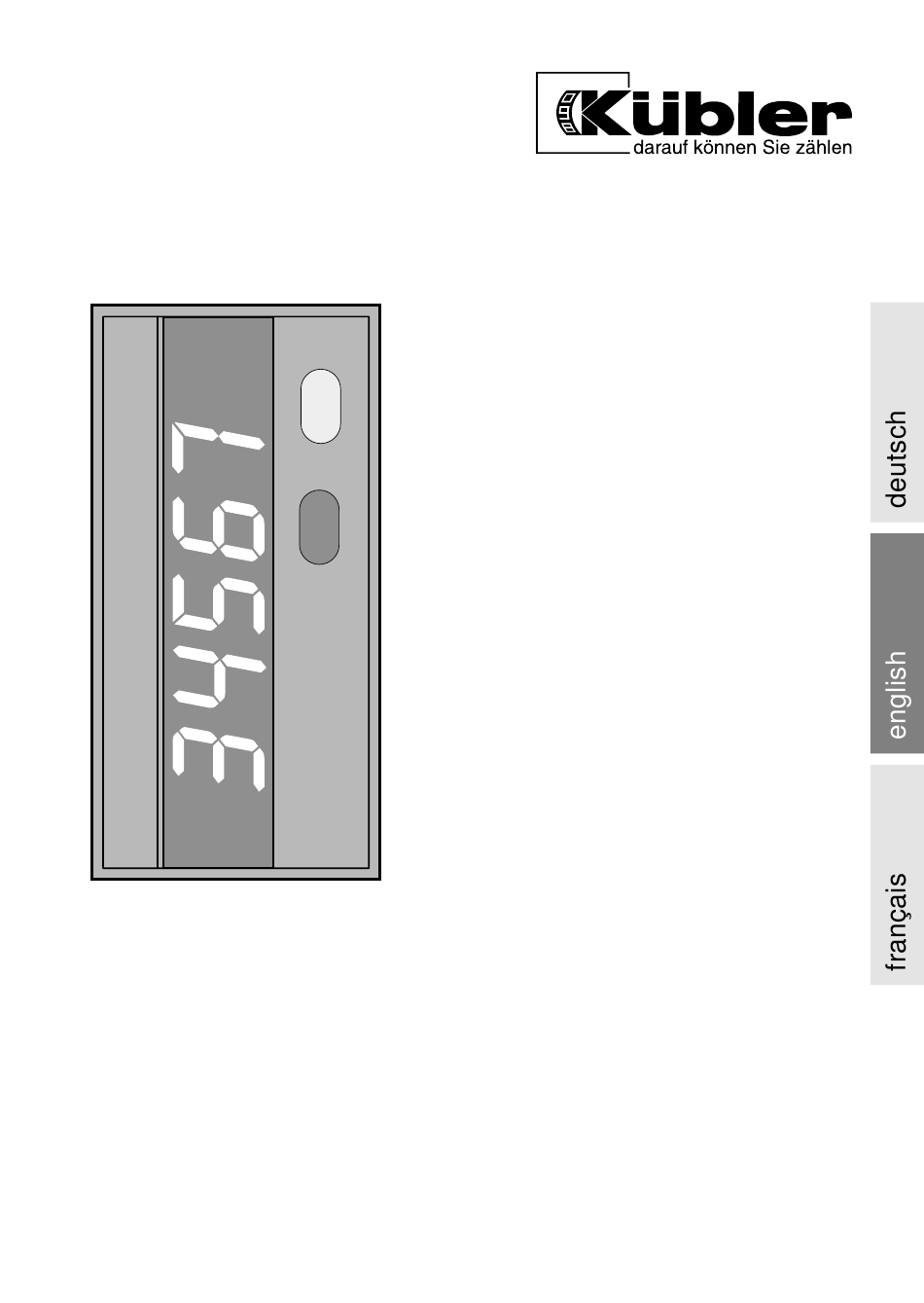

CODIX 550
R.600.007
Prozessanzeige
für Strom-/Spannungssignale
Process Display
for Current / Voltage signals
Indicateur de process
pour signaux de courant /
de tension

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CODIX 550 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Kübler CODIX 550

Summary of Contents for Kübler CODIX 550

  • Page 1 CODIX 550 R.600.007 Prozessanzeige für Strom-/Spannungssignale Process Display for Current / Voltage signals Indicateur de process pour signaux de courant / de tension...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis 1 Technische Daten ............. 3 1.1 Versorgung ............... 3 1.2 Eingänge ..............3 1.3 Ausgänge ..............3 1.4 Allgemeine Angaben ..........4 1.5 Lieferumfang ............4 1.6 Bestellschlüssel ............4 2 Einbau ................5 3.1 Messeingänge ............6 3 Elektrische Anschlüsse ............ 6 3.2 Steuereingänge und Hilfssignale ......

  • Page 3: Technische Daten

    Technische Daten Versorgung Spannungsversorgung DC 10 .. 30 V oder AC 90 .. 260 V Leistungsaufnahme max. 2 W oder max. 6 VA Netzbrummunterdrückung digitale Filterung 50 Hz oder 60 Hz Eingänge Messbereiche Stromeingang (DC) mit Verpolungsschutz Bereiche 0 .. 20 mA, 4 .. 20 mA Auflösung (14 Bit) 2 µA Begrenzung...

  • Page 4: Allgemeine Angaben

    IP 65 (von vorn) Reinigung Die Frontseite des Geräts darf nur mit einem weichen, mit Wasser ange- feuchteten Tuch gereinigt werden. Lieferumfang Prozessanzeige CODIX 550 Schraubklemmen 1 Klemme RM 5.08 2-polig für Spannungsversorgung 1 Klemme RM 3.81 11-polig für Mess- und Steuerein- gänge sowie für Hilfenergie-Ausgänge...

  • Page 5: Einbau

    Einbau Bevor Sie das Gerät einbauen, sollten Sie die Betriebsparameter einstellen. Schalttafelausschnitt herstellen: Gerät in den Ausschnitt einsetzen und mit der Spannbügel befesti- gen.

  • Page 6: Messeingänge

    Elektrische Anschlüsse Ansicht auf Rückseite Mess- und Steuereingänge sowie Hilfssignale Messeingänge 3.1.1 Stromeingang 3.1.2 Spannungseingang –...

  • Page 7: Steuereingänge Und Hilfssignale

    Steuereingänge und Hilfssignale f l i f l i r ü f l i Alternativ direkt an DC-Versorgung anschließen (galvani- sche Trennung von Steuer- und Messeingängen). Nur bei Versorgung mit AC 90 .. 260 V Spannungsversorgung Ansicht auf Rückseite Spannungsversorgung Vor dem Anschließen mit den Angaben auf dem Typenschild vergleichen!

  • Page 8: Parametrieren

    Parametrieren Die Parameter müssen vor Inbetriebnahme eingestellt wer- den. Es empfiehlt sich, dies vor dem Einbau auszuführen. – Eingangsparameter Die Kennlinie des Geräts muss entsprechend dem einge- setzten Sensor parametriert werden. – Kennlinie Die Zuordnung der Eingangssignale zu den Anzeige- werten erfolgt über eine Kennlinie.
  • Page 9 Anzeige und Tasten kennen lernen Durch das rollierende Prinzip kann die Auswahl bzw. Einstel- lung beliebig oft durchlaufen werden. Menüpunkt: Die Anzeige wech- Menü Auswahl selt alle 2 s zwischen Menüpunkt und Auswahl. Einstieg in den Menüpunkt: Entweder ist eine Auswahl zu treffen oder ein Wert ist einzu- stellen.

  • Page 10: Eingangsparameter Für Momentanwert

    Eingangsparameter für Momentanwert Hier werden alle Einstellungen vorgenommen, die das Ein- gangssignal und die zugehörigen Anzeigewerte betreffen. Die Anzeigewerte erhält man über eine Kennlinie aus dem Eingangssignal. 4.2.1 Bereich für Eingangssignal wählen Menü Auswahl Übernehmen 2 .. 10 V –10 .. +10 V 0 ..
  • Page 11 4.2.2 Dezimalpunkt für Momentanwert einstellen Menü Auswahl Übernehmen Je nach Position des 0.00 Dezimalpunkts ergeben 0.000 sich folgende Anzeige- 0.0000 bereiche: Die Dezimalpunktein- stellung beeinflusst nicht e l l die Messgenauigkeit. 1 – Der maximale Anzeige- 1 – wert muss innerhalb des 1 –...
  • Page 12 Untere Bereichsgrenze Menü Auswahl Übernehmen Beispiel: –5.000 Dezimalstellen wählen Ziffer einstellen Dezimalstellen wählen Ziffer einstellen Unterschreitet das Eingangssignal den hier eingestellten Wert, wird „Lo“ angezeigt. Obere Bereichsgrenze Menü Auswahl Übernehmen Beispiel: 9.000 Dezimalstellen wählen Ziffer einstellen Überschreitet das Eingangssignal den hier eingestellten Wert, wird „hi“...

  • Page 13: Anzeigekennlinie Parametrieren

    Anzeigekennlinie parametrieren Es sind mindestens 2 Stützstellen (2 Wertepaare) für Beginn und Ende der Kennlinie erforderlich. Die Kennlinie kann stei- gend oder fallend verlaufen. Maximal können bis zu 24 Stützstellen realisiert werden. Dabei ist zu beachten, dass bei steigender Kennlinie alle Kennlinienelemente einen steigenden Verlauf aufweisen bzw.
  • Page 14 Basierend auf dem Eingangsbereich von –10 .. +10 V soll ein Beispiel mit 4 Stützstellen realisiert werden: Eingangswerte Spannung [V] Anzeigewerte Stütz- Eingangswert Anzeigewert Es empfiehlt sich, vor stelle Beginn der Parametrie- –5.000 –250.0 rung die gewünschten 2.000 300.0 Wertepaare der Stütz- 7.000 700.0 stellen für die Kennlinie...
  • Page 15 4.3.2 1. Stützstelle definieren Eingangswert in der jeweiligen Einheit (z.B. V, mA) für den Beginn der Kennlinie einstellen. Menü Auswahl Übernehmen Beispiel: –5.000 Dezimalstelle wählen. Ziffer einstellen. Anzeigewert für den Beginn der Kennlinie einstellen. Menü Auswahl Übernehmen Beispiel: –250.0 Dezimalstelle wählen. Ziffer einstellen.

  • Page 16: Überwachungsparameter

    Überwachungsparameter Auftretende Extremwerte können erkannt, gespeichert und während des Betriebs auf Tastendruck angezeigt werden. 4.4.1 Maximalwert überwachen Menü Auswahl Übernehmen Beispiel: YES wird nicht überwacht. 4.4.2 Minimalwert überwachen wird überwacht und gespeichert. 4.4.1.1 Maximalwert rücksetzbar Menü Auswahl Übernehmen Beispiel: YES nicht rücksetzbar.

  • Page 17: Netzfilter

    Netzfilter Zur Verminderung von netzseitigen und umgebungsbeding- ten Störungen (Netzbrumm) muß das Gerät auf die lokale Netzfrequenz eingestellt werden. Menü Auswahl Übernehmen Lokales Netz mit 60 Hz. Lokales Netz mit 50 Hz. Ende der Parametrierung ja/nein? Menü Auswahl Übernehmen Parameter werden übernommen. 5 Betrieb 4.7 Parametrierung überprüfen/ ändern...

  • Page 18: Betrieb

    Betrieb Beim Einschalten der Spannungsversorgung oder nach Be- enden der Parametrierung befindet sich das Gerät im Betriebszustand. Die Ziffernanzeige kann dabei folgende Zustände annehmen: Es ist kein Messsignal angeschlossen oder der Messbereich wurde überschritten. Das Messsignal liegt an, der aktuelle Messwert wird angezeigt.

  • Page 19: Rücksetzen Gespeicherter Werte

    Rücksetzen gespeicherter Werte Rücksetzen ist nur möglich, wenn dies in der Parametrierung aktivert wurde. – Minimal- oder Maximalwert in die Anzeige bringen. – Rote Taste drücken. – Der gespeicherte Werte wird gelöscht. Momentanwertspeicherung Solange ein High-Signal (> 4 V, < 10 V) am Latch-Eingang anliegt, ist die Momentanwertanzeige „eingefroren“.
  • Page 20 Fritz Kübler GmbH Tel. +49 (0) 77 20 / 39 03-0 Zähl- und Sensortechnik Fax +49 (0) 77 20 / 2 15 64 P.O. Box 3440 info@kuebler-gmbh.de D-78023 VS-Schwenningen www.kuebler-gmbh.de...
  • Page 21 CODIX 550 R.600.007 Prozessanzeige für Strom-/Spannungssignale Process Display for Current / Voltage signals Indicateur de process pour signaux de courant / de tension...
  • Page 22 Contents 1 Technical Data ..............3 1.1 Power Supply ............3 1.2 Inputs ................ 3 1.3 Outputs ..............3 1.4 Miscellaneous Data ..........4 1.5 Delivery ..............4 1.6 Order Code ............... 4 2 Mounting ................5 3 Electrical Connections ............. 6 3.1 Measuring Inputs ............

  • Page 23: Technical Data

    Technical Data Power Supply Supply voltage DC 10 .. 30 V AC 90 .. 260 V Power consumption max. 2 W max. 6 VA Mains hum suppression digital filter 50 Hz or 60 Hz Inputs Measurement ranges Current input (DC) with protection against polarity reversal Ranges...

  • Page 24: Miscellaneous Data

    The front side of the unit shall be cleaned only with a soft wet (water!) cloth. Delivery Process display CODIX 550 Screw terminals 1 terminal block RM 5.08 2-pole for power supply 1 terminal block RM 3.81 11-pole for measuring and control...

  • Page 25: Mounting

    Mounting Before mounting the unit, you should set the operating parameters. Make a cutout in the control panel: Insert the unit in the cutout and fix it with the clamping bracket.

  • Page 26: Electrical Connections

    Electrical Connections View from the rear side Measuring and control inputs as well as auxiliary signals Measuring Inputs 3.1.1 Current input 3.1.2 Voltage input –...

  • Page 27: Power Supply

    Control Inputs and Auxiliary Signals a i l a i l a i l Alternatively connect directly to DC supply (galvanic sepa- ration of control and measurement inputs). Only when supplying with AC 90 .. 260 V Power Supply View from the rear side Power supply Check unit lable before applying power.

  • Page 28: Parameter Setup

    Parameter Setup The parameters have to be setup before putting the unit into operation. It is recommended to set them up before mounting. – Input parameter The parameters of the characteristic curve of the unit must be setup depending on the sensor used. –...
  • Page 29 Getting acquainted with the display and keys The selection or the setting can be repeatedly run through as often as wished because of the rotational principle. Menu item: The display alternates Menu Selection every 2 seconds between the menu item and the selection. Entering into the menu item: Either a selection has to be made or a value has to be setup.

  • Page 30: Input Parameter For Instantaneous Value

    Input Parameter for Instantaneous Value All setups related to the input signal and the corresponding displayed value are carried out here. One obtains the displayed value from the input signal through stored characteristic curve. 4.2.1 Select range for the input signal Menu Selection Enter...
  • Page 31 4.2.2 Set the decimal point for the instantaneous value Menu Selection Enter The different positions of 0.00 the decimal point give 0.000 the following display 0.0000 ranges: The position of the deci- mal point has no influ- s t i ence on the measuring 1 –...
  • Page 32 Lower limit Menu Selection Enter Example: –5.000 Select digit Set digit Select digit Set digit When the input signal falls below the value set here then "Lo" will be displayed. Upper limit Menu Selection Enter Example: 9.000 Select digit Set digit When the input signal exceeds the value set here then "hi"...

  • Page 33: Setting The Characteristic Curve

    Setting the Characteristic Curve At least two points (2 pairs of values), for the starting and end points respectively of the characteristic curve, are required. The curve can be ascending or descending. A maximum of 24 knee points can be implemented. However, it must be ensured that with a rising curve all curve segments must slope upwards and with a descending curve all seg- ments must slope downwards.
  • Page 34 Based on input range –10 .. +10 V an example with 4 knee points will be implemented: Input values Voltage [V] Display values Knee It is recommended to Input values Display values points note down the required –5.000 –250.0 pairs of values for the 2.000 300.0 knee points of the curve...
  • Page 35 4.3.2 Define first knee point Set input value corresponding to the beginning of the char- acteristic curve in the respective units (e.g. V, mA). Menu Selection Enter Example: –5.000 Select digit. Set digit. Set display value for the starting point of the curve. Menu Selection Enter...

  • Page 36: Monitoring Parameter

    Monitoring Parameter Extreme values which are measured will be recognized and stored and can be displayed during operation by pressing a key. 4.4.1 Monitor maximum value Menu Selection Enter Example: YES Will not be monitored. 4.4.2 Monitor minimum value Will be monitored and stored. 4.4.1.1 Reset maximum value Menu Selection...

  • Page 37: Mains Hum Filter

    Mains Hum Filter To reduce the interference from mains line and the environ- ment (mains hum), the instrument must be set to the local mains frequency. Menu Selection Enter Local power line with 60 Hz. Local power line with 50 Hz. End of Setup Yes / No? Menu Selection...

  • Page 38: Operation

    Operation The unit is in the operating mode when the power supply is switched on or at the end of the setup. One of the following will be displayed: There is no input measuring signal connected or the measuring range has been exceeded. The measuring signal is present, the actual value will be displayed.

  • Page 39: Reset Stored Values

    Reset Stored Values Resetting is possible only if this has been activated while setting up the parameters. – Switch the display to maximum or minimum value. – Press red key – The stored value will be reset. Storage of Instantaneous Value As long as a high-signal (>4 V, <10 V) is present at the Latch input, the current value display is ‘frozen’.
  • Page 40 Fritz Kübler GmbH Tel. +49 (0) 77 20 / 39 03-0 Zähl- und Sensortechnik Fax +49 (0) 77 20 / 2 15 64 P.O. Box 3440 info@kuebler-gmbh.de D-78023 VS-Schwenningen www.kuebler-gmbh.de...
  • Page 41 CODIX 550 R.600.007 Prozessanzeige für Strom-/Spannungssignale Process Display for Current / Voltage signals Indicateur de process pour signaux de courant / de tension...
  • Page 42 Table des matières 1 Caractéristiques ............... 3 1.1 Alimentation .............. 3 1.2 Entrées ..............3 1.3 Sorties ..............3 1.4 Informations générales ..........4 1.5 Pièces livrées ............4 1.6 Code de commande ..........4 2 Montage ................5 3 Raccordements électriques ..........6 3.1 Entrées de mesure ...........

  • Page 43: Caractéristiques

    Caractéristiques Alimentation Tension d’alimentation DC 10 .. 30 V ou AC 90 .. 260 V Consommation de puissance max. 2 W max. 6 VA Filtre anti-ronflement programmable: 50 Hz ou 60 Hz Entrées Plages de mesure Entrée de mesure en courant (DC) avec protection d’inversion de polarité...

  • Page 44: Informations Générales

    IP 65 (face avant) Nettoyage ne nettoyer la façade qu’avec un chiffon doux humecté d’eau. Pièces livrées Indicateur de process CODIX 550 Bornes à visser 1 borne RM 5.08 à 8 pôles, pour la tension d’alimentation et les sorties 1 borne RM 3.81 à...

  • Page 45: Montage

    Montage Il est conseillé de régler les paramètres de fonctionnement avant d’encastrer cet appareil. Effectuez la découpe d’encastrement dans le tableau de la console. Insérez l’appareil dans la découpe et fixez-le avec l’étrier de tension.

  • Page 46: Raccordements Électriques

    Raccordements électriques Vue de derrière Entrées de mesure et de contrôle ainsi que signaux auxiliaires Entrées de mesure 3.1.1 Entrée de mesure en courant l e i é r é f 3.1.2 Entrée de mesure en tension l e i é...

  • Page 47: Entrées De Contrôle Et Signaux Auxiliaires

    Entrées de contrôle et signaux auxiliaires l e i é r é f é r l i x i a i l i x i a i i l a l i x i a i Peut également être raccordé directement à l’alimentation DC (isolation galvanique des entrées de contrôle et de mesure).

  • Page 48: Paramétrage

    Paramétrage Il faut régler les paramètres avant la mise en service. Nous vous conseillons de le faire avant d’encastrer l’appareil. – Paramètres d’entrée Paramétrez la courbe de fonctionnement de l’appareil en fonction du capteur utilisé. – Courbe de fonctionnement L’attribution des valeurs affichées aux signaux d’entrée s’effectue à...
  • Page 49 Familiarisez-vous avec l’affichage et les touches Le menu à défilement cyclique vous permet d’accéder aux réglages et affichages aussi souvent que vous le désirez. Menu : Toutes les 2 secondes, Menu Choix l’affichage change entre le nom du paramètre et sa valeur. Accès au menu : Vous y avez soit à...

  • Page 50: Paramètres D'entrée Pour La Valeur Instantanée

    Paramètres d’entrée pour la valeur instantanée Ici s’effectuent tous les réglages concernant le signal d’en- trée et les valeurs correspondantes à afficher. Les valeurs à afficher se calculent à partir du signal d’entrée à l’aide d’une courbe de fonctionnement. 4.2.1 Choix de la plage du signal d’entrée Menu Choix Accepter...
  • Page 51 4.2.2 Point décimal pour la valeur instantanée Menu Choix Accepter Selon la position du 0.00 point décimal, on obtient 0.000 les plages suivantes de 0.0000 mesure : Le réglage du point déci- c i f mal n’a pas d’influence é sur l’exactitude de la 1 –...
  • Page 52 Limite inférieure de plage Menu Choix Accepter Exemple : –5.000 Choisissez la position Réglez le chiffre Choisissez la position Réglez le chiffre Si le signal d’entrée est inférieur à cette valeur définie l’affi- chage indique „Lo“. Limite supérieure de plage Menu Choix Accepter...

  • Page 53: Paramétrage De La Courbe De Fonctionnement

    Paramétrage de la courbe de fonctionnement Il faut au moins 2 points (2 couples de valeurs), pour le début et pour la fin de la courbe de fonctionnement. La courbe de fonctionnement peut être croissante ou décroissante. Vous pouvez programmer jusqu’à 24 points. Tenez compte du fait qu’en cas de courbe de fonctionnement croissante tous les éléments de la courbe de fonctionnement sont croissants, alors qu’en cas de courbe de fonctionnement décroissante tous les...
  • Page 54 Pour une plage d’entrée de –10 .. +10 V, nous vous présen- tons un exemple de 4 points : Valeurs d’entrée de tension [V] Valeurs affichées valuer Points valeur affichée Avant de passer au para- d'entrée métrage, il est conseillé –5.000 –250.0 de noter les couples de...
  • Page 55 4.3.2 Définir le premier point Réglez la valeur d’entrée dans l’unité correspondante (p.e. V, mA) pour le début de la courbe de fonctionnement. Menu Choix Accepter Exemple : –5.000 Choisissez la position. Réglez le chiffre. Réglez la valeur d’affichage pour le début de la courbe de fonctionnement.

  • Page 56: Paramètres De Surveillance

    Paramètres de surveillance L’appareil peut identifier les valeurs maximale et minimale, les mettre en mémoire et les afficher pendant le fonctionne- ment par pression sur une touche. 4.4.1 Surveillance de la valeur maximale Menu Choix Accepter Exemple : YES La valeur n’est pas surveillée. 4.4.2 Surveillance de la valeur minimale La valeur est mise en mémoire...

  • Page 57: Filtre Anti-Ronflement

    Filtre anti-ronflement Pour réduire les parasites provenant du réseau ou de l’envi- ronnement (ronflement), réglez l’appareil à la tension du réseau local. Menu Choix Accepter Réseau local à 60 Hz. Réseau local à 50 Hz. Paramétrage terminé oui / non? Menu Choix Accepter...

  • Page 58: Fonctionnement

    Fonctionnement Avec la mise sous tension d’alimentation ou après la fin du paramétrage, l’appareil est en état de fonctionnement. L’affi- chage peut alors prendre les états suivants: Aucun signal de mesure n’est raccordé, ou la plage de mesure est dépassée. Le signal de mesure est raccordé...

  • Page 59: Réinitialisation Des Valeurs Mémorisées

    Réinitialisation des valeurs mémorisées La réinitialisation n’est possible que si vous avez activé cette fonction lors du paramétrage. – Faites afficher la valeur minimale ou maximale. – Appuyez sur la touche rouge – La valeur mémorisée est effacée. Mise en mémoire de la valeur instantanée Tant qu’il y a un signal «haut»...
  • Page 60 Fritz Kübler GmbH Tel. +49 (0) 77 20 / 39 03-0 Zähl- und Sensortechnik Fax +49 (0) 77 20 / 2 15 64 P.O. Box 3440 info@kuebler-gmbh.de D-78023 VS-Schwenningen www.kuebler-gmbh.de...
