4. Mode de programmation

Les paramètres réglables sont indiqués ci-dessous,
dans l'ordre de leur apparition sur l'affichage. L'appareil
est donc entièrement programmé après un cycle de
programmation.
La représentation supérieure de l'affichage correspond
toujours au réglage effectué en usine.

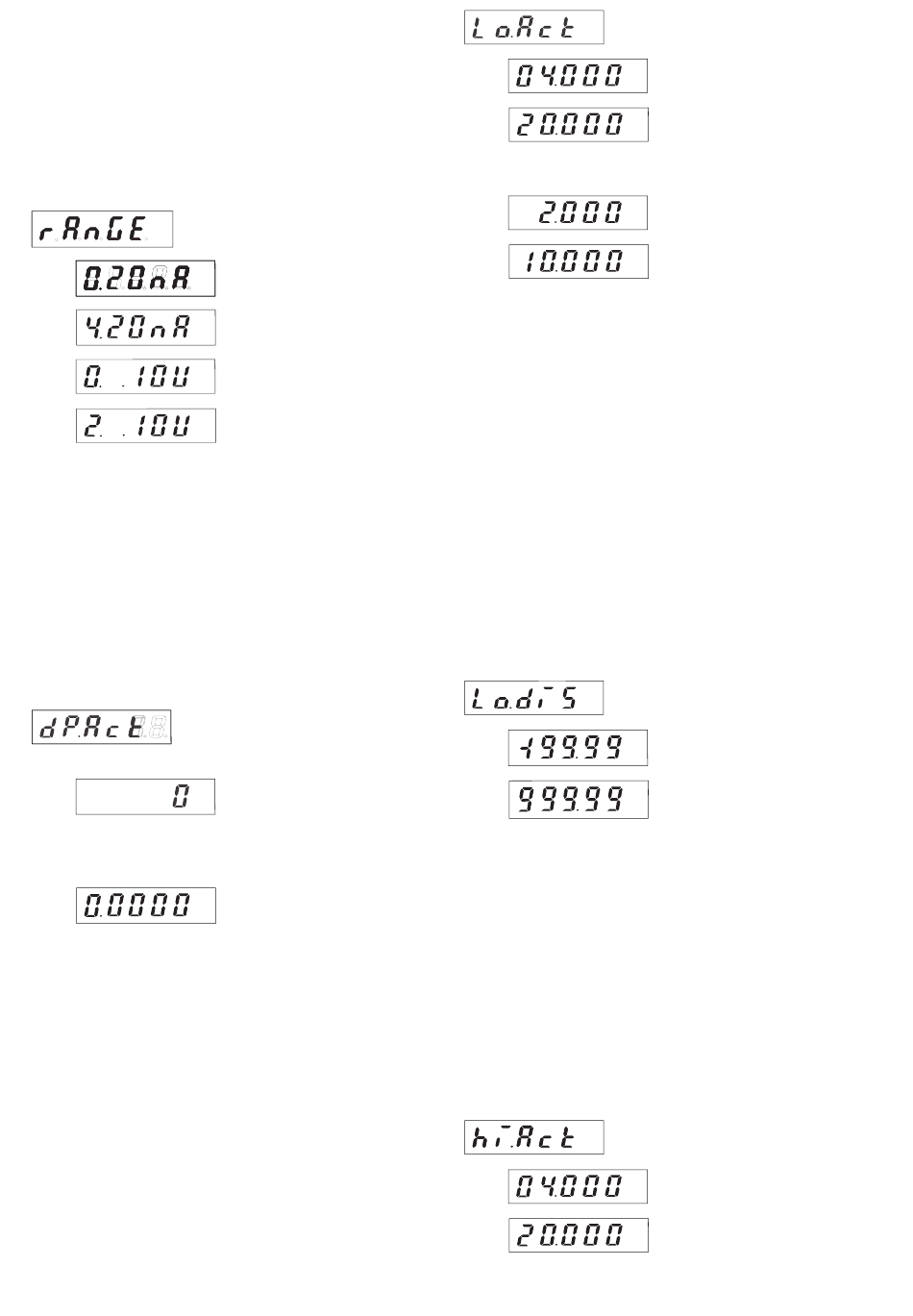

4.1 Plage du signal d'entrée
Presser le bouton-poussoir de droite pour remplacer le
réglage d'usine par l'une des autres plages de signal
d'entrée.
4.2 Réglage du point décimal
(valeur instantanée)
Ce réglage détermine le point décimal pour les valeurs
affichées correspondantes (4.4 et 4.6). Uniquement le
nombre de décimales est déterminé, la valeur d'af-
fichage n'est pas affectée (pas de facteur d'échelle).
0.0 une décimale
0.00 deux décimales
0.000 trois décimales
Presser le bouton-poussoir de droite pour remplacer le
réglage d'usine par l'une des autres possibilités.
4.3 Signal d'entrée minimum
Uniquement pour la plage de mesure 4..20 mA ou
2..10 V (ce point du menu est ignoré dans les autres
cas). Cette fonction permet de réaliser une surveillance
du capteur. Si la valeur de mesure tombe au-dessous
de la valeur minimum définie ici, le message « lo » est
affiché. Le capteur utilisé présente un défaut. Les va-
leurs affichées ne sont pas totalisées.
12
0..20 mA
4..20 mA
0..10 V
2 ..10 V
pas de décimale
quatre décimales
a)
b)
L'appareil demande la programmation de a) ou de b),
en fonction de la plage de mesure sélectionnée (4..20
mA ou 2..10 V). Sélectionner à l'aide du bouton-pous-
soir de gauche la décade, puis, à l'aide du bouton-
poussoir de droite, déterminer la valeur de mesure
devant correspondre à la valeur minimum.
4.4 Valeur affichée pour le signal
d'entrée minimum
Il est possible d'affecter une valeur d'affichage compri-
se entre -19999 et 99999 au signal d'entrée le plus
bas. Lorsque les valeurs d'affichage sont déterminées
pour les signaux d'entrée le plus bas et le plus haut, le
système affiche une valeur d'affichage correspondant à
la valeur de la mesure analogique, comme le montre
l'exemple 9.1 de la page 4 avec un débit instantané en
kg/seconde.
Sélectionner à l'aide du bouton-poussoir de gauche la
décade, puis, à l'aide du bouton-poussoir de droite,
déterminer la valeur, par exemple « 0 ». L'affichage
prend en compte le réglage du point décimal.
4.5 Signal d'entrée maximum
Uniquement pour la plage de mesure 4..20 mA ou
2..10 V. Cette fonction permet de réaliser une surveil-
lance du capteur. Si la valeur de mesure dépasse la
valeur maximum définie ici, le message « hi » est
affiché. Le capteur utilisé présente un défaut. Les
valeurs affichées ne sont pas totalisées.
a)
Réglage d'usine
Réglage maximum
Réglage d'usine
Réglage maximum
Réglage d'usine
Réglage maximum
Réglage minimum
Réglage d'usine
