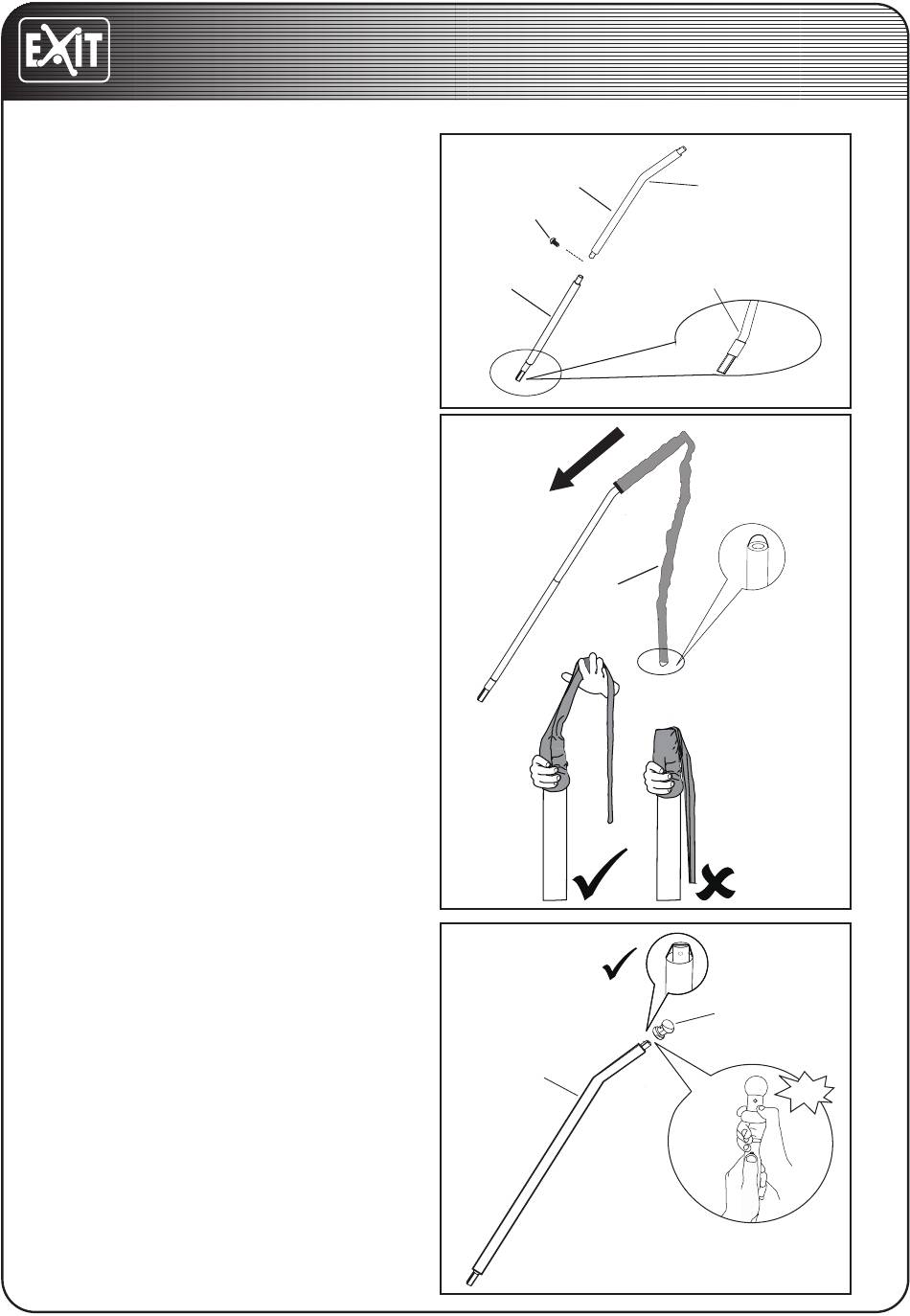

Étape 8
Introduisez le tube inférieur avec de
la mousse (12) dans le tube supérieur
avec de la mousse (11). Fixez à l'aide
d'une vis M4,8 x 16 mm (17).
Remarque :
Assurez-vous que les côtés cour-
bés sur le tube supérieur (11)
et le tube inférieur (12) soient
situés à l'opposé l'un de l'autre.
Étape 9
Faites glisser les tubes assemblés
dans le manchon (13).
Étape 10
Fixez le capuchon du pilier (14) sur le
tube supérieur (11), comme illustré.
Répétez les étapes 8-10 pour assem-
bler les sept tubes supérieurs avec de
la mousse (11), les tubes inférieurs
avec de la mousse (12), les manches
(13) et les capuchons des piliers (14)
restants.
