Exit JUMPARENA User Manual page 61

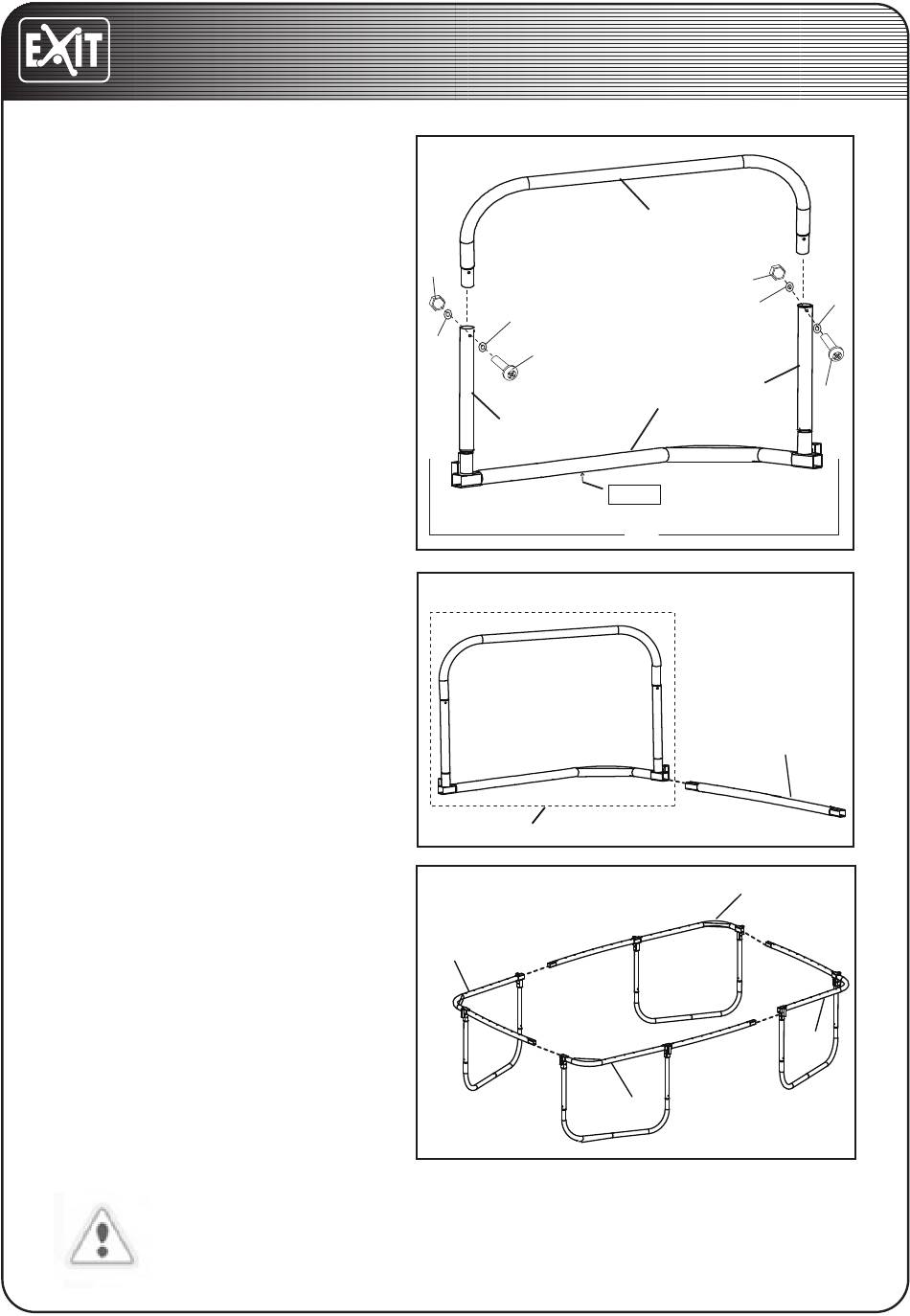

Plaats vervolgens de beide uiteinden
van de buis (4) in de buisverlenging
(3). Maak vast met een M6x65mm
bout (8), twee M6 ringen (9), M6
moer (10) zoals aangegeven.
Unit F is nu klaar.
Let op: Draai de moeren niet vast.
STAP 4
Bevestig Unif F en de middelste buis
(1) samen zoals afgebeeld.
Herhaal stap 3 & 4 tot de twee ver-
lengingen van de buis volledig zijn.
STAP 5
Plaats twee buissecties rechtop en
houd ze in de aangegeven positie.
Bevestig het smalle eind in de boven-
ste buis met de houder.
Herhaal deze stap totdat alle vier de
buis secties verbonden zijn.
Nu is de frame volledig gemonteerd
en vrijstaand.
Let op: Draai alle moeren vast.
WAARSCHUWING!! : Pas op waar u uw handen of andere lichaamsdelen
plaatst omdat deze tussen de verbindingspunten en veerbevestigingen
bekneld kunnen raken.
