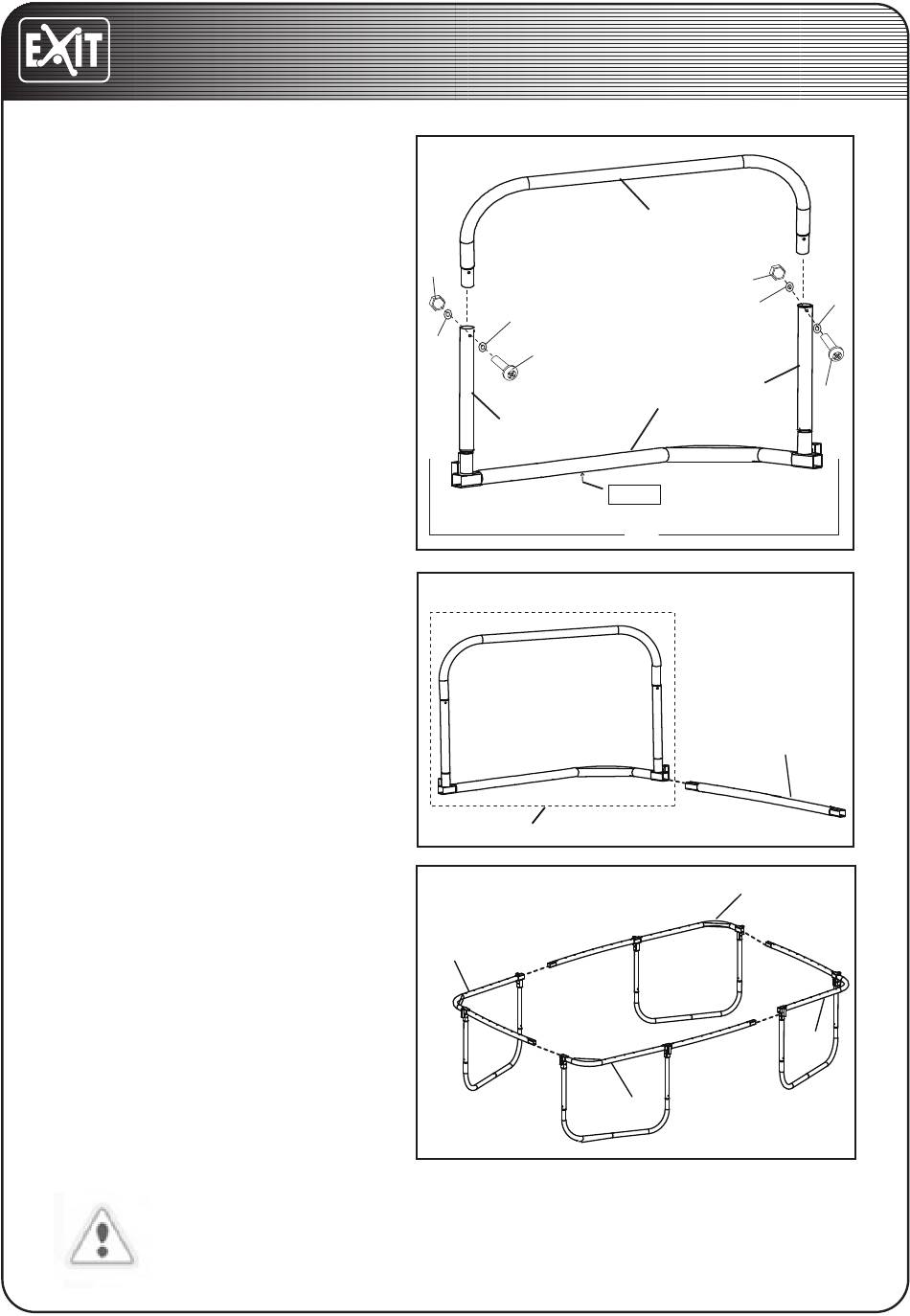

Insérez ensuite les deux extrémités
de la jambe (4) dans l'extension de
la jambe (3). Fixez deux rondelles
M6 (9), et l'écrou M6 (10) à l'aide
d'un boulon M6 x 65 mm (8) comme
indiqué.
L'unité E est maintenant terminée.
Attention : Ne serrez pas les
écrous.
Étape 4
Fixez l'unité F au tube central (1)
comme indiqué.
Répétez les étapes 3-4 jusqu'à ce
que les deux extensions de la jambe
soient terminées.
Étape 5
Tenez deux parties de la jambe de-
bout et maintenez-les dans les posi-
tions indiquées.
Insérez la petite extrémité dans le
tube supérieur avec la douille.
Répétez cette opération jusqu'à ce
que les quatre parties de la jambe
soient reliées.
Maintenant, le cadre est entièrement
monté et autonome.
Attention : serrez tous les écrous.
ATTENTION !! : Faites attention à l'emplacement où se situent vos mains
et d'autres parties du corps, car les pointes du connecteur et les attaches
des ressorts peuvent créer des pièges pour les mains ou le corps.
