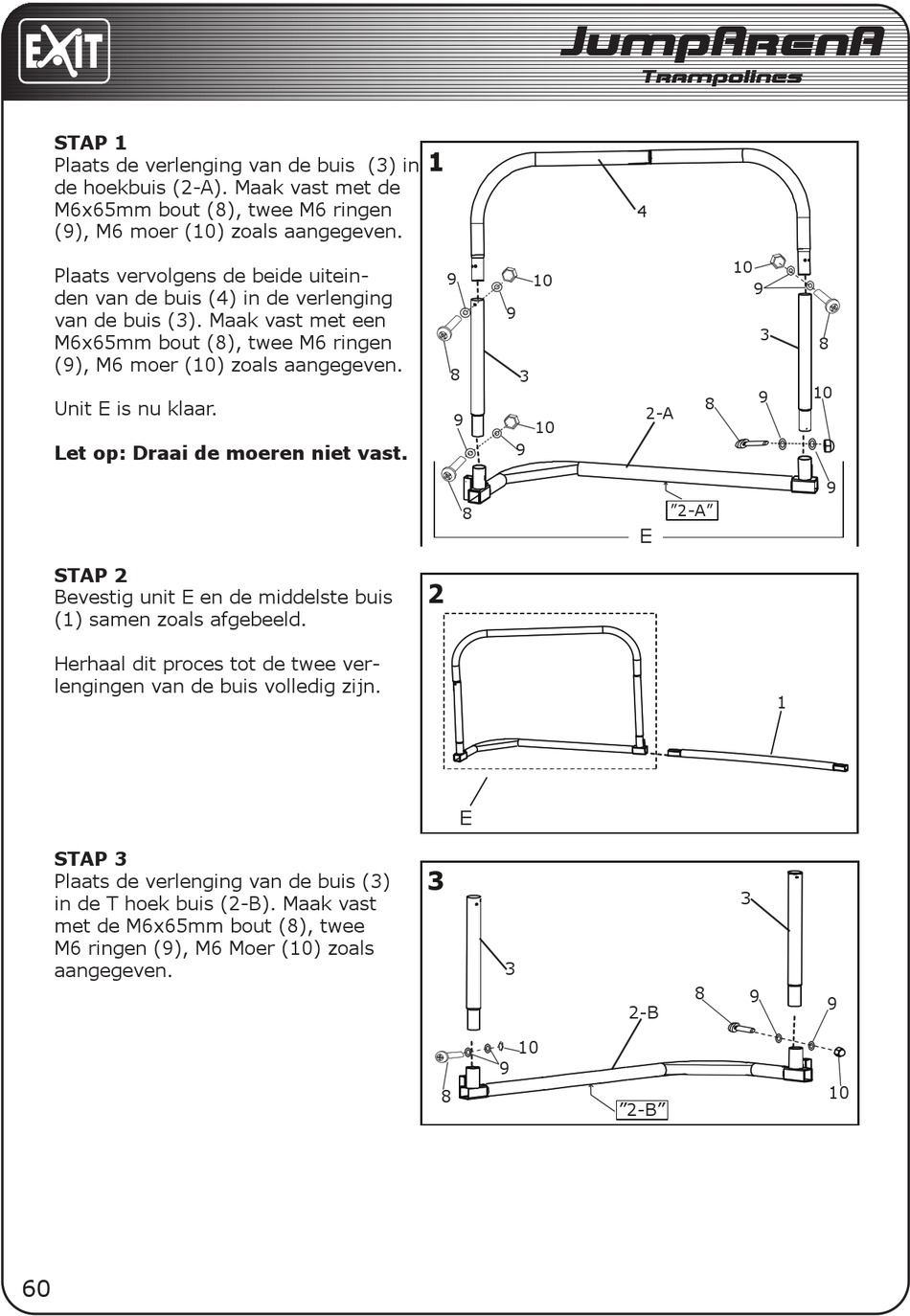

STAP 1
Plaats de verlenging van de buis (3) in
de hoekbuis (2-A). Maak vast met de
M6x65mm bout (8), twee M6 ringen
(9), M6 moer (10) zoals aangegeven.
Plaats vervolgens de beide uitein-
den van de buis (4) in de verlenging
van de buis (3). Maak vast met een
M6x65mm bout (8), twee M6 ringen
(9), M6 moer (10) zoals aangegeven.
Unit E is nu klaar.
Let op: Draai de moeren niet vast.
STAP 2
Bevestig unit E en de middelste buis
(1) samen zoals afgebeeld.
Herhaal dit proces tot de twee ver-
lengingen van de buis volledig zijn.
STAP 3
Plaats de verlenging van de buis (3)
in de T hoek buis (2-B). Maak vast
met de M6x65mm bout (8), twee
M6 ringen (9), M6 Moer (10) zoals
aangegeven.
