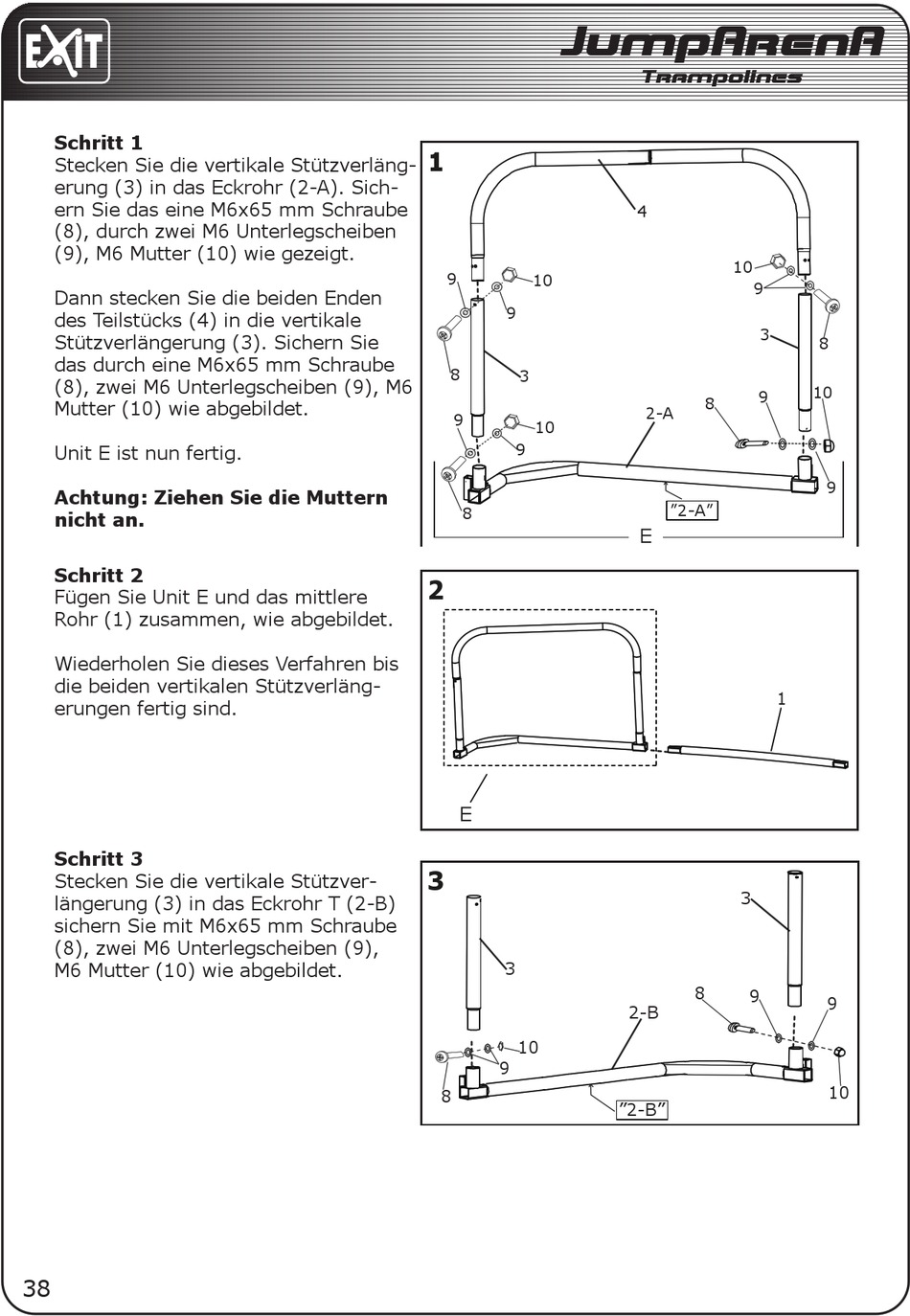

Schritt 1
Stecken Sie die vertikale Stützverläng-
erung (3) in das Eckrohr (2-A). Sich-
ern Sie das eine M6x65 mm Schraube
(8), durch zwei M6 Unterlegscheiben
(9), M6 Mutter (10) wie gezeigt.
Dann stecken Sie die beiden Enden
des Teilstücks (4) in die vertikale
Stützverlängerung (3). Sichern Sie
das durch eine M6x65 mm Schraube
(8), zwei M6 Unterlegscheiben (9), M6
Mutter (10) wie abgebildet.
Unit E ist nun fertig.
Achtung: Ziehen Sie die Muttern
nicht an.
Schritt 2
Fügen Sie Unit E und das mittlere
Rohr (1) zusammen, wie abgebildet.
Wiederholen Sie dieses Verfahren bis
die beiden vertikalen Stützverläng-
erungen fertig sind.
Schritt 3
Stecken Sie die vertikale Stützver-
längerung (3) in das Eckrohr T (2-B)
sichern Sie mit M6x65 mm Schraube
(8), zwei M6 Unterlegscheiben (9),
M6 Mutter (10) wie abgebildet.
