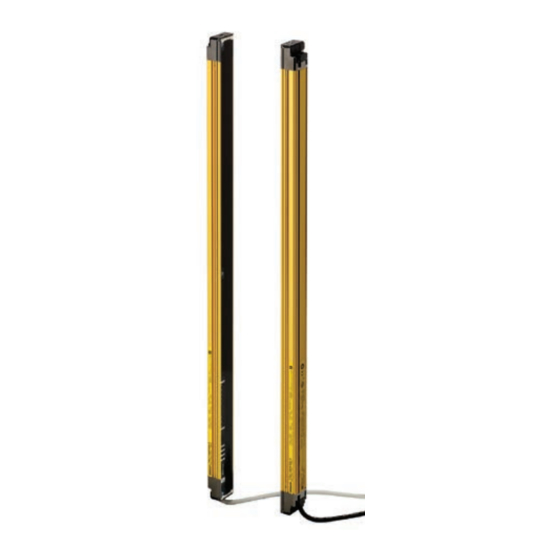

- Page 1 Multi-beam Safety Sensor □ □□□ F3SJ-AM Series Quick Installation Manual Relevant manual Cat. No. Multi-beam Safety Sensor F3SJ-AM Series SCHG-716 User's Manual © OMRON Corporation 2017-2020 All Rights Reserved. 3126477-9B Original instructions...
-
Page 2: Table Of Contents
This document is a brief description from wiring to pre-operation checklists / maintenance checklists of F3SJ-AM. For details, download and read F3SJ-AM user's manual from Omron's website. If you Login / Signup, you can download the PDF of the Manual. -
Page 3: System Components
2. System Components Emitter Receiver Beam center-line mark LEVEL LEVEL LEVEL-5 (Green) LEVEL-5 (Green) LEVEL-4 (Green) LEVEL-4 (Green) 1. Incident light 1. Incident light level LEVEL-3 (Orange) LEVEL-3 (Orange) level indicator indicator LEVEL-2 (Orange) LEVEL-2 (Orange) LEVEL-1 (Orange) LEVEL-1 (Orange) ERROR- C (Red) ERROR-C (Red) Beam... -
Page 4: Function Selection Flow Chart
Pre-Operation Checklist / Function Selection Mounting/Beam Alignment Maintenance Checklists 4. Function Selection Flow Chart Required system configuration depends on functions to be used. Use the following flow chart to determine the system.To change the functional settings, use the setting tool (option). Using Muting Function Basic System Muting System *1... -
Page 5: Mounting And Beam Alignment
Pre-Operation Checklist / Function Selection Mounting/Beam Alignment Maintenance Checklists 5. Mounting and Beam Alignment For brackets other than those included in the product (F39-LJ1/F39-LJ3) as well as external dimensions and mounting, refer to F3SJ- AM series user's manual. 5-1. Mutual Interference Prevention ■... -
Page 6: External Dimensions To Attach The Brackets Included In The Product (F39-Lj1/F39-Lj3)
Pre-Operation Checklist / Function Selection Mounting/Beam Alignment Maintenance Checklists 5-4. External dimensions to attach the brackets included in the product (F39-LJ1/F39-LJ3) ■ Dimensions (Check position) [Backside mounting] Step1 Check 2-Top/bottom mounting brackets position 2-Mounting holes 4-M5 Beam center line mark Step2 Mount Step3... - Page 7 Pre-Operation Checklist / Function Selection Mounting/Beam Alignment Maintenance Checklists ■ Dimensions (Check position) [Side mounting] 2-Top/bottom Step1 mounting brackets 2-Mounting holes Check 4-M5 position Beam center line mark Step2 Mount Step3 Intermediate Align mounting bracket beams 2-M5 Beam 4-Mounting holes 2-Mounting holes M12 Waterproof connector [ Unit : mm ]...
-
Page 8: Mounting And Beam Alignment
Pre-Operation Checklist / Function Selection Mounting/Beam Alignment Maintenance Checklists 5-5. Mounting and Beam Alignment 1. Attach the top/bottom brackets. Step1 Check Fit in the slot of the convex block position Top/bottom mounting bracket (1) Mounting screw (M5x20) Step2 (Recommended tightening torque: 2.3N•m) Top/bottom Mount Tighten lightly... - Page 9 Pre-Operation Checklist / Function Selection Mounting/Beam Alignment Maintenance Checklists 3. <On back end mounting> Attach the intermediate mounting brackets (1) and (4). Intermediate Intermediate Step1 mounting mounting Tighten lightly Check bracket (1) bracket (1) position Intermediate mounting Step2 bracket (4) Mount Mounting screw (M4x25)
- Page 10 Pre-Operation Checklist / Function Selection Mounting/Beam Alignment Maintenance Checklists 5. Fix the unit on the wall. Step1 Wall-mounting screw (M5) Wall-mounting screw (M5) Check position Backside mounting Side mounting Step2 Tighten securely Mount Step3 Align beams (Recommended tightening torque: 0.54N•m) Tightening with torque exceeding the recommended value too much may lead to a failure.
-
Page 11: Pre-Operation Checklists / Maintenance Checklists
Pre-Operation Checklist / Function Selection Mounting/Beam Alignment Maintenance Checklists 6. Pre-Operation Checklists / Maintenance Checklists After wiring, mounting and beam alignment are done, check the operation of the F3SJ-AM. Pre-Operation Checklists After installation, the highest level administrator must use the following checklist to verify the operation, plac- ing a check mark in each of the boxes. - Page 12 Pre-Operation Checklist / Function Selection Mounting/Beam Alignment Maintenance Checklists □ When a checkup detection object is inserted along the beam center line mark ( mark ) so that it should interrupt beams, the sensor must be under interrupted status (all 5 incident light level indicators turn OFF, and the OFF output indicator turns ON).
- Page 13 Pre-Operation Checklist / Function Selection Mounting/Beam Alignment Maintenance Checklists □ There must be no dirt on or damage to the optical surface, spatter protection cover (F39-HJ, sold sepa- rately), or environment-resistant casing (F39-EJ, sold separately) of the F3SJ-AM. □ OFF output indicator must be turned ON when test input line is short-circuited to 9V to Vs. □...
-
Page 14: Suitability For Use/Contact Information
Omron Companies shall not be responsible for conformity with any standards, codes or regulations which apply to the combination of the Product in the Buyer’s application or use of the Product. At Buyer’s request, Omron will provide applicable third party certification documents identifying ratings and limitations of use which apply to the Product. This information by itself is not sufficient for a complete determination of the suitability of the Product in combination with the end product, machine, system, or other application or use. - Page 15 □ □□□ F3SJ-AM © OMRON Corporation 2017-2020 All Rights Reserved. Original instructions...
- Page 16 をお買い上げいただ き、 あ り が と う ご ざいます。 本書は F3SJ-AM の配線か ら動作チ ェ ッ ク ま での流れを示 し た簡易説明書です。 詳細については F3SJ-AM のユーザーズマニ ュ アルを当社ウ ェ ブサイ ト から ダウン ロー ド し 、 よ く お読み く だ さ い。 http://www.fa.omron.co.jp 目次 1. 同梱物のご確認....................................1 2.
- Page 17 2. 各部の名称 3. ラ イ ト カ ーテ ン セ ッ ト ア ッ プの流れ ..3 ページ ..4 ページ ..9 ページ F3SJ-AM ク イ ッ ク イ ンス ト ールマニ ュ アル...
- Page 18 4. 機能選択フ ローチ ャ ー ト 使用する機能によ り 必要なシ ス テム構成が変わっ て き ます。 以下のフ ローチ ャ ー ト に従い、 どのシ ス テム が必要か決定 し て く だ さ い。 各種機能の設定を変更する場合、 設定ツール ( 別売 り ア ク セサ リ ) を使用 し て く...
- Page 19 5. 取 り 付け ・ 光軸調整 F3SJ-AMシ リ ーズユー 同梱 さ れている金具(形F39-LJ1、 形F39-LJ3)以外の金具、 外形寸法および取 り 付け方法については、 ザーズマニ ュ アル を参照 し て く だ さ い。 5-1. 同梱 さ れている金具 ( 形 F39-LJ1、 形 F39-LJ3) を取 り 付ける場合の外形寸法 ■外形寸法図 （取 り 付け位置確認） [ 背面取...
- Page 20 ■外形寸法図 （取 り 付け位置確認） [ 側面取 り 付け時 ] [ 単位 : mm ] 寸法A～E、 Pについて 形式 光軸数 寸法A 寸法B 寸法C 寸法D 寸法E 寸法P 中間取付金具の数 形F3SJ-AM2P300 366.5 形F3SJ-AM3P300 666.5 形F3SJ-AM4P300 966.5 形F3SJ-AM2P400 466.5 形F3SJ-AM3P400 866.5 形F3SJ-AM4P400 1294 1266.5 1220 1200 形F3SJ-AM2P500 566.5 F3SJ-AMシ...
- Page 21 5-2. 取 り 付け方法 と 光軸調整 1. 上下取付金具を取 り 付けます。 推奨値を大き く 超え る ト ル ク で固定する と 故障の原因 と な り ます。 2. 中間取付金具 (2) と (3) を取 り 付けます。 中間取付金具(2)(3)の取 り 付け位置は本紙5-1項E寸法を ご確認 く だ さ い。 F3SJ-AM ク...
- Page 22 3. ＜背面取 り 付け時＞中間取付金具 (1) と (4) を取 り 付けます。 4. ＜側面取 り 付け時＞中間取付金具 (1) と (4)、 側面取 り 付け用中間取付金具を取 り 付けます。 F3SJ-AM ク イ ッ ク イ ンス ト ールマニ ュ アル...
- Page 23 5. 壁面へ固定 し ます。 推奨値を大き く 超え る ト ル ク で固定する と 故障の原因 と な り ます。 壁面 と の取 り 付けね じ は付属 し ていません。 6. 表示灯を参考に光軸を調整 し ます。 ■受光レ ベル表示灯の点灯パ タ ーン 受光レ ベル100%以上で動作 し ますが、 安定 し て使用するには5個点灯 し た状態で使用 し て く だ さ い。 各ね...
- Page 24 オムロン 0120-919-066 携帯電話 ・ PHS ・ IP電話な ど ではご利用いただけませんので、 下記の電話番号へおかけ く だ さ い。 055-982-5015 電話 （通話料がかかり ます） ■営業時間：8:00〜21:00 ■営業日：365日 ●FAXやWebページでもお問い合わせいただけます。 055-982-5051 www.fa.omron.co.jp FAX ●その他のお問い合わせ 納期・価格・サンプル・仕様書は貴社のお取引先、または貴社担当オムロン販売員にご相談ください。 オムロン制御機器販売店やオムロン販売拠点は、Webページでご案内しています。 F3SJ-AM ク イ ッ ク イ ンス ト ールマニ ュ アル...
