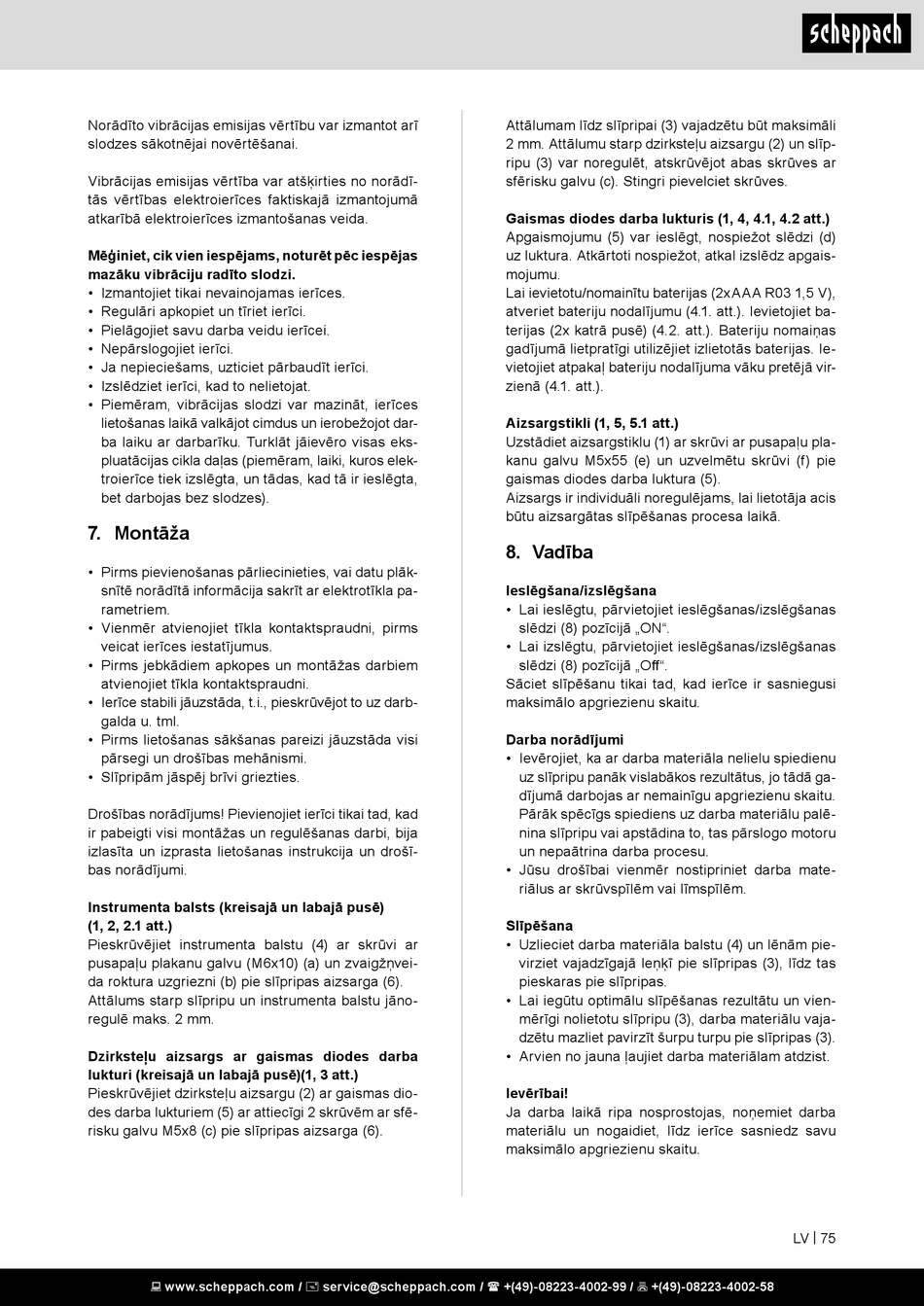

Montāža; Vadība - Scheppach SM150LB Original Instruction Manual

Norādīto vibrācijas emisijas vērtību var izmantot arī
slodzes sākotnējai novērtēšanai.
Vibrācijas emisijas vērtība var atšķirties no norādī-
tās vērtības elektroierīces faktiskajā izmantojumā
atkarībā elektroierīces izmantošanas veida.
Mēģiniet, cik vien iespējams, noturēt pēc iespējas
mazāku vibrāciju radīto slodzi.
• Izmantojiet tikai nevainojamas ierīces.
• Regulāri apkopiet un tīriet ierīci.
• Pielāgojiet savu darba veidu ierīcei.
• Nepārslogojiet ierīci.
• Ja nepieciešams, uzticiet pārbaudīt ierīci.
• Izslēdziet ierīci, kad to nelietojat.
• Piemēram, vibrācijas slodzi var mazināt, ierīces
lietošanas laikā valkājot cimdus un ierobežojot dar-
ba laiku ar darbarīku. Turklāt jāievēro visas eks-
pluatācijas cikla daļas (piemēram, laiki, kuros elek-
troierīce tiek izslēgta, un tādas, kad tā ir ieslēgta,
bet darbojas bez slodzes).
7. Montāža
• Pirms pievienošanas pārliecinieties, vai datu plāk-
snītē norādītā informācija sakrīt ar elektrotīkla pa-
rametriem.
• Vienmēr atvienojiet tīkla kontaktspraudni, pirms
veicat ierīces iestatījumus.
• Pirms jebkādiem apkopes un montāžas darbiem
atvienojiet tīkla kontaktspraudni.
• Ierīce stabili jāuzstāda, t.i., pieskrūvējot to uz darb-
galda u. tml.
• Pirms lietošanas sākšanas pareizi jāuzstāda visi
pārsegi un drošības mehānismi.
• Slīpripām jāspēj brīvi griezties.
Drošības norādījums! Pievienojiet ierīci tikai tad, kad
ir pabeigti visi montāžas un regulēšanas darbi, bija
izlasīta un izprasta lietošanas instrukcija un drošī-
bas norādījumi.
Instrumenta balsts (kreisajā un labajā pusē)
(1, 2, 2.1 att.)
Pieskrūvējiet instrumenta balstu (4) ar skrūvi ar
pusapaļu plakanu galvu (M6x10) (a) un zvaigžņvei-
da roktura uzgriezni (b) pie slīpripas aizsarga (6).
Attālums starp slīpripu un instrumenta balstu jāno-
regulē maks. 2 mm.
Dzirksteļu aizsargs ar gaismas diodes darba
lukturi (kreisajā un labajā pusē)(1, 3 att.)
Pieskrūvējiet dzirksteļu aizsargu (2) ar gaismas dio-
des darba lukturiem (5) ar attiecīgi 2 skrūvēm ar sfē-
risku galvu M5x8 (c) pie slīpripas aizsarga (6).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Attālumam līdz slīpripai (3) vajadzētu būt maksimāli
2 mm. Attālumu starp dzirksteļu aizsargu (2) un slīp-
ripu (3) var noregulēt, atskrūvējot abas skrūves ar
sfērisku galvu (c). Stingri pievelciet skrūves.
Gaismas diodes darba lukturis (1, 4, 4.1, 4.2 att.)
Apgaismojumu (5) var ieslēgt, nospiežot slēdzi (d)
uz luktura. Atkārtoti nospiežot, atkal izslēdz apgais-
mojumu.
Lai ievietotu/nomainītu baterijas (2xAAA R03 1,5 V),
atveriet bateriju nodalījumu (4.1. att.). Ievietojiet ba-
terijas (2x katrā pusē) (4.2. att.). Bateriju nomaiņas
gadījumā lietpratīgi utilizējiet izlietotās baterijas. Ie-
vietojiet atpakaļ bateriju nodalījuma vāku pretējā vir-
zienā (4.1. att.).
Aizsargstikli (1, 5, 5.1 att.)
Uzstādiet aizsargstiklu (1) ar skrūvi ar pusapaļu pla-
kanu galvu M5x55 (e) un uzvelmētu skrūvi (f) pie
gaismas diodes darba luktura (5).
Aizsargs ir individuāli noregulējams, lai lietotāja acis
būtu aizsargātas slīpēšanas procesa laikā.
8. Vadība
Ieslēgšana/izslēgšana
• Lai ieslēgtu, pārvietojiet ieslēgšanas/izslēgšanas
slēdzi (8) pozīcijā „ON".
• Lai izslēgtu, pārvietojiet ieslēgšanas/izslēgšanas
slēdzi (8) pozīcijā „Off".
Sāciet slīpēšanu tikai tad, kad ierīce ir sasniegusi
maksimālo apgriezienu skaitu.
Darba norādījumi
• Ievērojiet, ka ar darba materiāla nelielu spiedienu
uz slīpripu panāk vislabākos rezultātus, jo tādā ga-
dījumā darbojas ar nemainīgu apgriezienu skaitu.
Pārāk spēcīgs spiediens uz darba materiālu palē-
nina slīpripu vai apstādina to, tas pārslogo motoru
un nepaātrina darba procesu.
• Jūsu drošībai vienmēr nostipriniet darba mate-
riālus ar skrūvspīlēm vai līmspīlēm.
Slīpēšana
• Uzlieciet darba materiāla balstu (4) un lēnām pie-
virziet vajadzīgajā leņķī pie slīpripas (3), līdz tas
pieskaras pie slīpripas.
• Lai iegūtu optimālu slīpēšanas rezultātu un vien-
mērīgi nolietotu slīpripu (3), darba materiālu vaja-
dzētu mazliet pavirzīt šurpu turpu pie slīpripas (3).
• Arvien no jauna ļaujiet darba materiālam atdzist.
Ievērībai!
Ja darba laikā ripa nosprostojas, noņemiet darba
materiālu un nogaidiet, līdz ierīce sasniedz savu
maksimālo apgriezienu skaitu.
