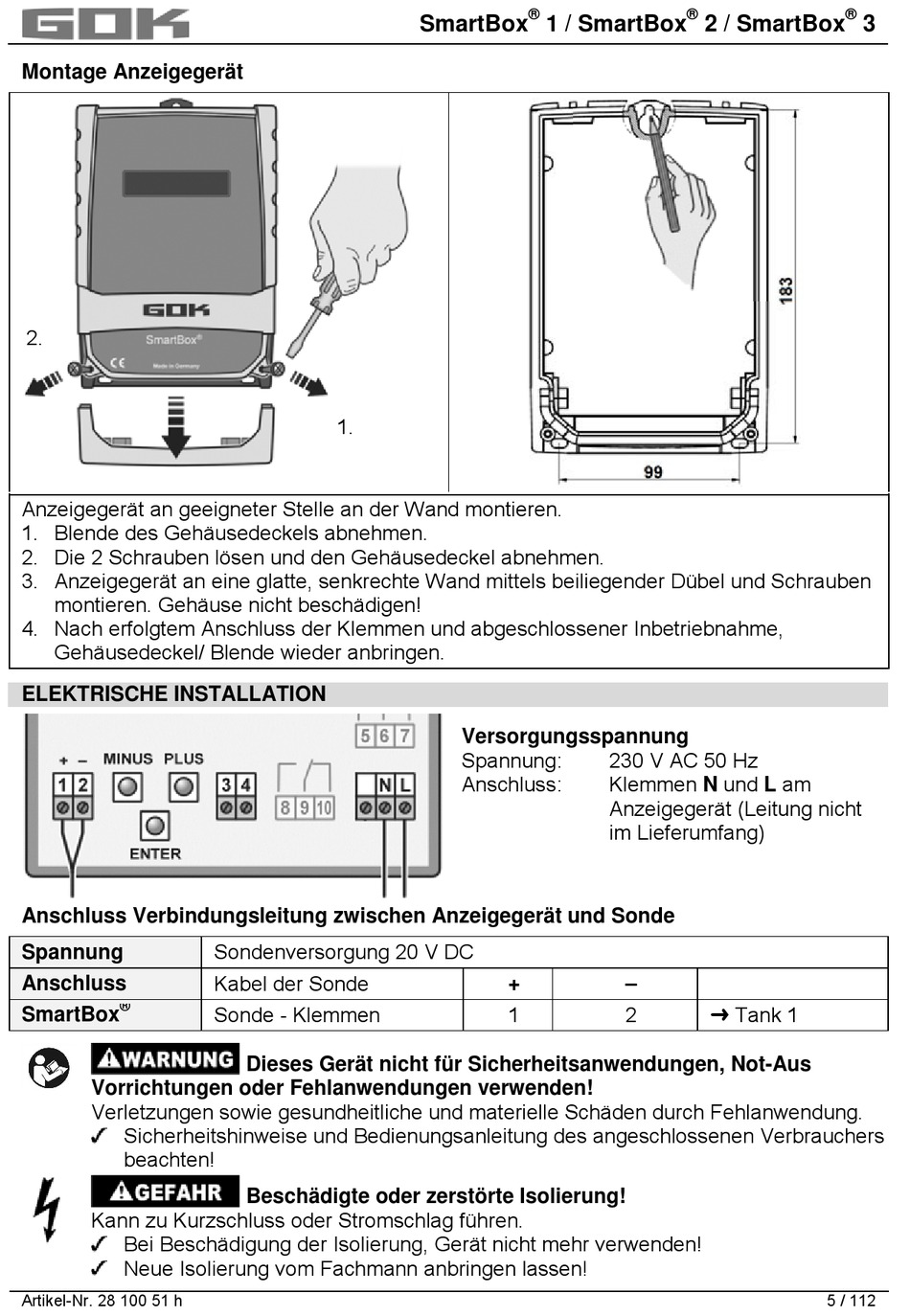

Montage Anzeigegerät
2.
Anzeigegerät an geeigneter Stelle an der Wand montieren.
1. Blende des Gehäusedeckels abnehmen.
2. Die 2 Schrauben lösen und den Gehäusedeckel abnehmen.
3. Anzeigegerät an eine glatte, senkrechte Wand mittels beiliegender Dübel und Schrauben
montieren. Gehäuse nicht beschädigen!
4. Nach erfolgtem Anschluss der Klemmen und abgeschlossener Inbetriebnahme,
Gehäusedeckel/ Blende wieder anbringen.

ELEKTRISCHE INSTALLATION

Anschluss Verbindungsleitung zwischen Anzeigegerät und Sonde
Spannung
Anschluss
®
SmartBox
Vorrichtungen oder Fehlanwendungen verwenden!
Verletzungen sowie gesundheitliche und materielle Schäden durch Fehlanwendung.
Sicherheitshinweise und Bedienungsanleitung des angeschlossenen Verbrauchers
beachten!
Kann zu Kurzschluss oder Stromschlag führen.
Bei Beschädigung der Isolierung, Gerät nicht mehr verwenden!
Neue Isolierung vom Fachmann anbringen lassen!
Artikel-Nr. 28 100 51 h
1.
Sondenversorgung 20 V DC
Kabel der Sonde
Sonde - Klemmen
Dieses Gerät nicht für Sicherheitsanwendungen, Not-Aus
Beschädigte oder zerstörte Isolierung!
®
SmartBox
1 / SmartBox
Versorgungsspannung
Spannung:
Anschluss:
+
1
®
2 / SmartBox
230 V AC 50 Hz
Klemmen N und L am
Anzeigegerät (Leitung nicht
im Lieferumfang)
2
 Tank 1
®
3
5 / 112
