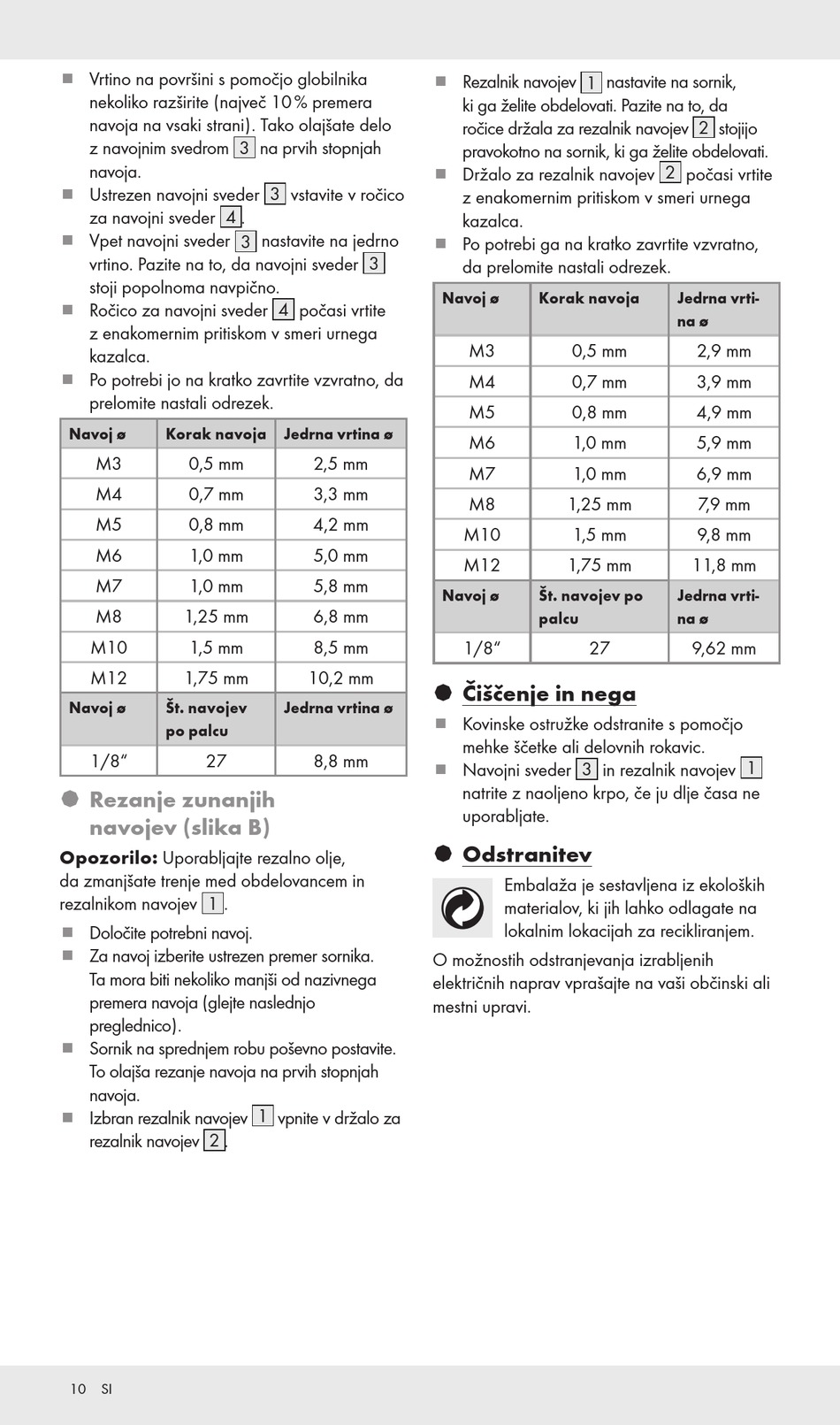

Vrtino na površini s pomočjo globilnika
nekoliko razširite (največ 10 % premera
navoja na vsaki strani). Tako olajšate delo
z navojnim svedrom 3 na prvih stopnjah
navoja.
Ustrezen navojni sveder 3 vstavite v ročico
za navojni sveder 4 .
Vpet navojni sveder 3 nastavite na jedrno
vrtino. Pazite na to, da navojni sveder 3
stoji popolnoma navpično.
Ročico za navojni sveder 4 počasi vrtite
z enakomernim pritiskom v smeri urnega
kazalca.
Po potrebi jo na kratko zavrtite vzvratno, da
prelomite nastali odrezek.
Navoj ø Korak navoja Jedrna vrtina ø
M3 0,5 mm
M4 0,7 mm
M5 0,8 mm
M6 1,0 mm
M7 1,0 mm
M8 1,25 mm
M10 1,5 mm
M12 1,75 mm
Navoj ø Št. navojev
po palcu
1/8" 27
§ Rezanje zunanjih
navojev (slika B)
Opozorilo: Uporabljajte rezalno olje,
da zmanjšate trenje med obdelovancem in
rezalnikom navojev 1 .
Določite potrebni navoj.
Za navoj izberite ustrezen premer sornika.
Ta mora biti nekoliko manjši od nazivnega
premera navoja (glejte naslednjo
preglednico).
Sornik na sprednjem robu poševno postavite.
To olajša rezanje navoja na prvih stopnjah
navoja.
Izbran rezalnik navojev 1 vpnite v držalo za
rezalnik navojev 2 .
10 SI
Navoj ø
2,5 mm
3,3 mm
4,2 mm
5,0 mm
5,8 mm
Navoj ø
6,8 mm
8,5 mm
10,2 mm
§ Čiščenje in nega
Jedrna vrtina ø
8,8 mm
§ Odstranitev
O možnostih odstranjevanja izrabljenih
električnih naprav vprašajte na vaši občinski ali
mestni upravi.
Rezalnik navojev 1 nastavite na sornik,
ki ga želite obdelovati. Pazite na to, da
ročice držala za rezalnik navojev 2 stojijo
pravokotno na sornik, ki ga želite obdelovati.
Držalo za rezalnik navojev 2 počasi vrtite
z enakomernim pritiskom v smeri urnega
kazalca.
Po potrebi ga na kratko zavrtite vzvratno,
da prelomite nastali odrezek.
Korak navoja
M3 0,5 mm
M4 0,7 mm
M5 0,8 mm
M6 1,0 mm
M7 1,0 mm
M8 1,25 mm
M10 1,5 mm
M12 1,75 mm
Št. navojev po
palcu
1/8" 27
Kovinske ostružke odstranite s pomočjo
mehke ščetke ali delovnih rokavic.
Navojni sveder 3 in rezalnik navojev 1
natrite z naoljeno krpo, če ju dlje časa ne
uporabljate.
Embalaža je sestavljena iz ekoloških
materialov, ki jih lahko odlagate na
lokalnim lokacijah za recikliranjem.
Jedrna vrti-
na ø
2,9 mm
3,9 mm
4,9 mm
5,9 mm
6,9 mm
7,9 mm
9,8 mm
11,8 mm
Jedrna vrti-
na ø
9,62 mm
