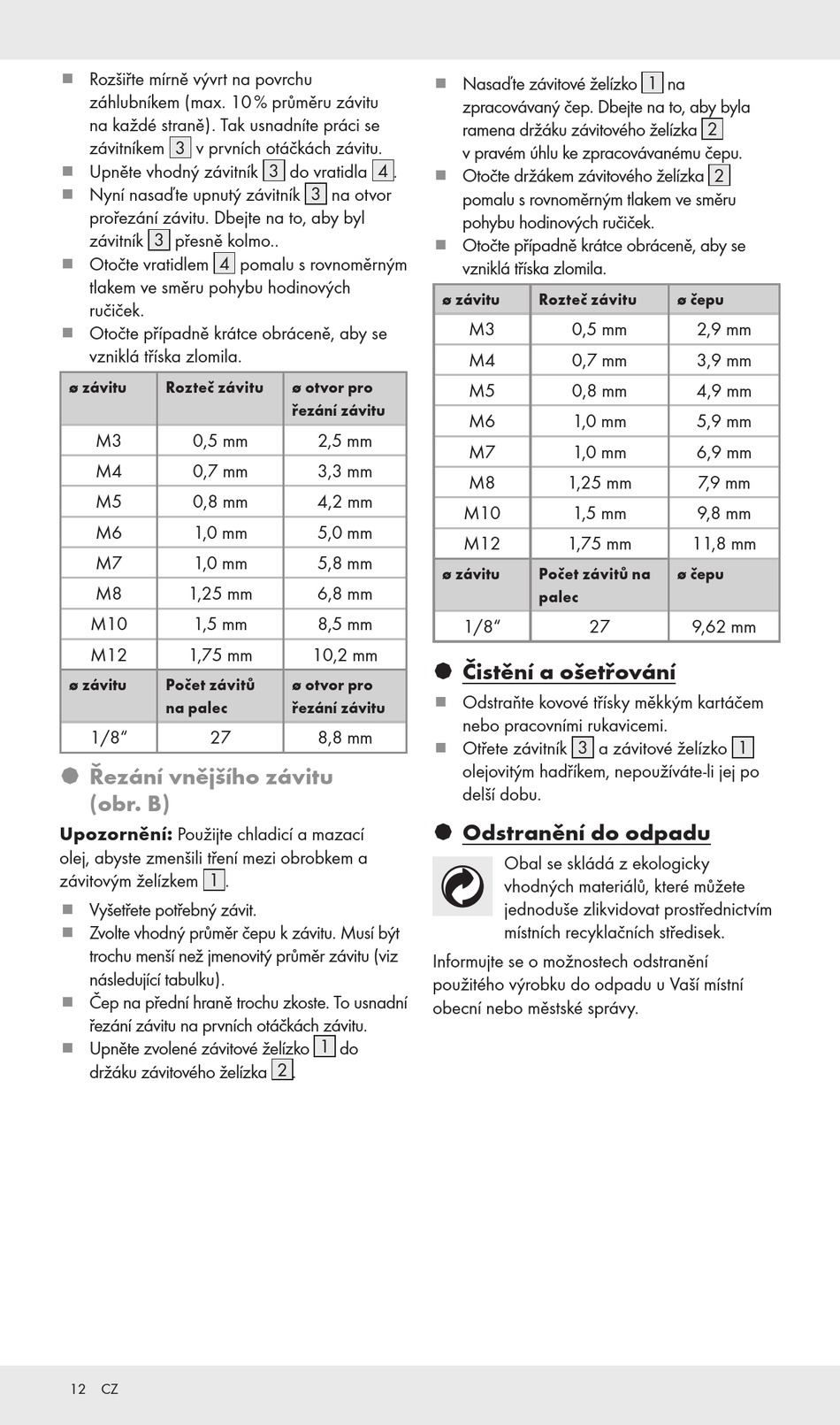

Rozšiřte mírně vývrt na povrchu
záhlubníkem (max. 10 % průměru závitu
na každé straně). Tak usnadníte práci se
závitníkem 3 v prvních otáčkách závitu.
Upněte vhodný závitník 3 do vratidla 4 .
Nyní nasaďte upnutý závitník 3 na otvor
prořezání závitu. Dbejte na to, aby byl
závitník 3 přesně kolmo..
Otočte vratidlem 4 pomalu s rovnoměrným
tlakem ve směru pohybu hodinových
ručiček.
Otočte případně krátce obráceně, aby se
vzniklá tříska zlomila.
ø závitu Rozteč závitu
M3 0,5 mm
M4 0,7 mm
M5 0,8 mm
M6 1,0 mm
M7 1,0 mm
M8 1,25 mm
M10 1,5 mm
M12 1,75 mm
ø závitu Počet závitů
na palec
1/8" 27
§ Řezání vnějšího závitu
(obr. B)
Upozornění: Použijte chladicí a mazací
olej, abyste zmenšili tření mezi obrobkem a
závitovým želízkem 1 .
Vyšetřete potřebný závit.
Zvolte vhodný průměr čepu k závitu. Musí být
trochu menší než jmenovitý průměr závitu (viz
následující tabulku).
Čep na přední hraně trochu zkoste. To usnadní
řezání závitu na prvních otáčkách závitu.
Upněte zvolené závitové želízko 1 do
držáku závitového želízka 2 .
12 CZ
ø závitu
ø otvor pro
řezání závitu
2,5 mm
3,3 mm
4,2 mm
5,0 mm
5,8 mm
ø závitu
6,8 mm
8,5 mm
10,2 mm
§ Čistění a ošetřování
ø otvor pro
řezání závitu
8,8 mm
§ Odstranění do odpadu
Informujte se o možnostech odstranění
použitého výrobku do odpadu u Vaší místní
obecní nebo městské správy.
Nasaďte závitové želízko 1 na
zpracovávaný čep. Dbejte na to, aby byla
ramena držáku závitového želízka 2
v pravém úhlu ke zpracovávanému čepu.
Otočte držákem závitového želízka 2
pomalu s rovnoměrným tlakem ve směru
pohybu hodinových ručiček.
Otočte případně krátce obráceně, aby se
vzniklá tříska zlomila.
Rozteč závitu
M3 0,5 mm
M4 0,7 mm
M5 0,8 mm
M6 1,0 mm
M7 1,0 mm
M8 1,25 mm
M10 1,5 mm
M12 1,75 mm
Počet závitů na
palec
1/8" 27
Odstraňte kovové třísky měkkým kartáčem
nebo pracovními rukavicemi.
Otřete závitník 3 a závitové želízko 1
olejovitým hadříkem, nepoužíváte-li jej po
delší dobu.
Obal se skládá z ekologicky
vhodných materiálů, které můžete
jednoduše zlikvidovat prostřednictvím
místních recyklačních středisek.
ø čepu
2,9 mm
3,9 mm
4,9 mm
5,9 mm
6,9 mm
7,9 mm
9,8 mm
11,8 mm
ø čepu
9,62 mm
