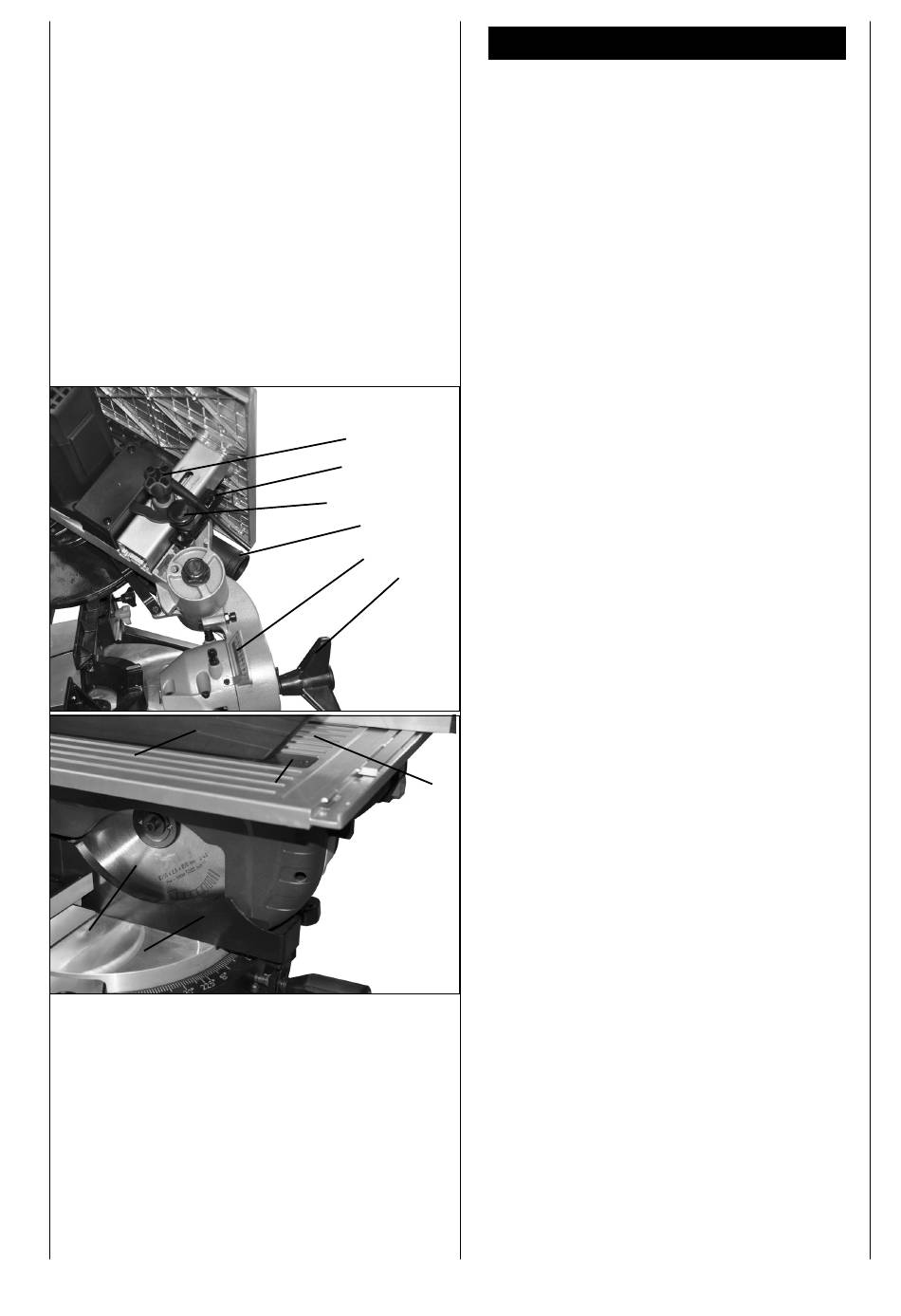

Fig. 11
Fig. 12
19
18
17
146
20
47
21
22
23
24
29
Endring av sagmodusen
Sagen har to driftsposisjoner:
1. Bordsirkelsag
2. Gjæringssag
Fremgangsmåtene nedenfor må følges nøyaktig,
trinn for trinn, ellers kan komponenter bli skadet.
Forsiktig Trekk ut støpselet før du endrer av sagmo-
dusen.
Ved levering er modusen satt til en bordsirkelsag.
Endring av sagmodusen til gjæringssag
12)
• Løsne låsemutrene (5) + (20) først.
• Flytt sagbordet oppover (16).
• Sagbladet (18) må forsvinne helt inn i sporene på
sagbordet (16). Stram låsemutrene (5) + (20) igjen.
• Dermed beveges låsegaffelen (47) oppover og låse-
bolten (21) frigis .
• Trykk ned maskinhodet med håndtaket (2) og trekk ut
låsebolten (21).
• Forsiktig!
Utløst av tilbakeslagsfjæren hopper maskinen au-
tomatisk opp. Dette innebærer, ikke slipp håndtaket
(2) og hev maskinhodet sakte ved å påføre jevnt
mottrykk. Ta av det nedre bladvernet (17). Nå er
sagmodusen stil til å kjøre i gjæringsmodus.
• På den måten er bryteren (3) for bordfunksjon skrudd
av, og bryter (4) for gjærsaging har blitt aktivert.
Endring av sagmodusen til borddrift
• Beveg maskinhodet til en stilling og sett den roteren-
de platen (7) til 0°.
16
• Fest låseskruene (9) og klemskruene (24).
• Monter det nedre sagbladdekselet på den roterende
platen (7) slik at den bakre foten av dekselet (17) er
plassert bak stoppeskinnen.
• Trykk frigivelsesknappen (1) , og bruk det håndtaket,
(2) senk maskinhodet til sagbladet er helt dekket av
det nedre bladvernet (17)
• Før inn låseboltene (21) for å sikre sagen i den nedre
posisjonen, og med det er spenningen tilbakestilt
fra bryter (4) til bryter (3). Løsne låsemutrene (5) +
(20) og senk sagbordet (16) til ønsket sagedybde.
Stram låsemutrene (5) + (20) igjen. Ved senking av
bordsagen er låsebolten blokkert ved hjelp av en
låsegaffel, og derfor kan den ikke trekkes ut. Nå er
sagen tilbakestilt til borddrift igjen.
(fig. 10-
(Fig. 10-12)
