Summary of Contents for Concept2 OPO 5342N

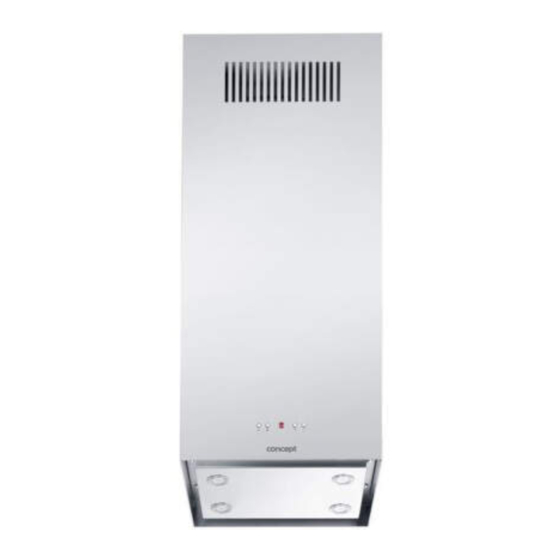

- Page 1 Odsavač par ostrůvkový Odsávač pár ostrovčekový Wyciąg kuchenny wyspowy Odsavač par ostrůvkový Odsávač pár ostrovčekový Vapor island absorber Wyciąg kuchenny wyspowy Vapor island absorber OPO 5342N OPO5342...
-
Page 3: Table Of Contents
Pachové čidlo/automatický režim ano/ano 4x 3 W LED Osvětlení 4 x 1 W LED Hmotnost 23 kg Hlučnost, odvětrávání/recirkulace < 49/51 dB(A) Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění. OPO5342 OPO 5342N... -
Page 4: Důležitá Upozornění
Dbejte, aby průměr hořáku na plynovém sporáku nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití nádob menších než doporučených by plamen hořel i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel a nebezpečí požáru! • Pokud fritujete nebo smažíte pokrmy, mějte je stále pod dohledem. Při přehřátí oleje hrozí nebezpečí požáru! • Dodržujte intervaly pro výměnu a čištění filtrů (minimálně každé 2 měsíce). Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve filtrech nebezpečí požáru! • Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající platné normy a úřední předpisy. OPO5342 OPO 5342N... -
Page 5: Popis Výrobku
C Stropní držák s ventilátorem Příslušenství 1. Zpětná klapka POPIS OVLÁDACÍHO PANELU 1. Tlačítka pro nastavení stupně výkonu ventilátoru 2. Zobrazení nastaveného stupně výkonu, příp. doby zpožděného vypnutí 3. Tlačítko pro nastavení zpožděného vypnutí 4. Tlačítko pro zapnutí/vypnutí osvětlení OPO5342 OPO 5342N... -
Page 6: Návod K Obsluze
Funkce signalizace pro výměnu filtrů OPO5342 Tato funkce má orientační význam a připomene Vám, že je třeba vyčistit, příp. vyměnit filtry spotřebiče při OPO 5342N standardním používání. Funkce počítá provozní hodiny, tzn. spotřebič nepozná, zda jste už výměnu provedli nebo OPO5342... -
Page 7: Čištění A Údržba
Filtr obsahuje aktivní uhlík, který pohlcuje odsávané pachy. Po určité době se aktivní uhlík nasytí a ztratí absorpční Při normálním používání spotřebiče by uhlíkový filtr měl být vyměněn každé 2 měsíce. V případě častějšího smažení nebo fritování tento interval zkraťte. funkci. Tento filtr nelze umývat nebo jinak čistit. nebo fritování tento interval zkraťte. 1. Otevřete kryt filtru (Obr. 1). Při normálním používání spotřebiče by uhlíkový filtr měl být vyměněn každé 2 měsíce. V případě častějšího smažení 2. Vyjměte kovový filtr (Obr. 2) a z něho sejměte uhlíkový filtr. 1. Otevřete kryt filtru (Obr. 1). nebo fritování tento interval zkraťte. 2. Vyjměte kovový filtr (Obr. 2) a z něho sejměte uhlíkový filtr. 3. Nasaďte nový uhlíkový filtr na kovový filtr (Obr. 3) a celek nasaďte zpět. 1. Otevřete kryt filtru (Obr. 1). 3. Nasaďte nový uhlíkový filtr na kovový filtr (Obr. 3) a celek nasaďte zpět. 4. Zavřete kryt filtru. 2. Vyjměte kovový filtr (Obr. 2) a z něho sejměte uhlíkový filtr. 4. Zavřete kryt filtru. 3. Nasaďte nový uhlíkový filtr na kovový filtr (Obr. 3) a celek nasaďte zpět. OPO 5342N 4. Zavřete kryt filtru. OPO5342... -
Page 8: Instalace Spotřebiče
7. Upevněte desku elektroniky ovládání tak, aby tlačítka a displej procházely ven otvory v těle spotřebiče. 8. Otevřete rozbočovací krabici a zapojte do ní kabel ovládání. Zapojte případné další konektory. Obr. 3 9. Nasaďte tukový (příp. uhlíkový) filtr. 10. Připojte přívodní kabel do zásuvky elektrického napětí. Obr. 5 Obr. 6 Obr. 7 OPO5342 OPO 5342N... -
Page 9: Řešení Potíží
životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. OPO5342 OPO5342 OPO 5342N... -
Page 11: Technické Parametre
Pachové čidlo/automatický režim áno/áno 4x 3 W LED Osvetlenie 4 x 1 W LED Hmotnosť 23 kg Hlučnosť, odvetrávanie/recirkulácia < 49/51 dB(A) Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predchádzajúceho upozornenia. OPO5342 OPO 5342N... -
Page 12: Dôležité Upozornenie
Pri použití nádob menších než odporúčaných by plameň horel aj po bokoch nádoby a hrozilo by nebezpečenstvo roztavenia plastových držadiel a nebezpečenstvo požiaru! • Pokiaľ fritujete alebo smažíte pokrmy, majte ich stále pod dohľadom. Pri prehriatí oleja hrozí nebezpečenstvo požiaru! • Dodržiavajte intervaly na výmenu a čistenie filtrov (minimálne každé 2 mesiace). Pri nedodržaní týchto požiadaviek vzniká vplyvom usadzovania tuku vo filtroch nebezpečenstvo požiaru! OPO5342 OPO 5342N... -
Page 13: Popis Výrobku
C Stropný držiak s ventilátorom Príslušenstvo 1. Spätná klapka POPIS OVLÁDACIEHO PANELA 1. Tlačidlá pre nastavenie stupňa výkonu ventilátora 2. Zobrazenie nastaveného stupňa výkonu, príp. doby oneskoreného vypnutia 3. Tlačidlo pre nastavenie oneskoreného vypnutia 4. Tlačidlo pre zapnutie/vypnutie osvetlenia OPO5342 OPO 5342N... -
Page 14: Návod Na Obsluhu
Na deaktiváciu funkcie stlačte dlho tlačidlo „–“. Táto funkcia má orientačný význam a pripomenie vám, že je potrebné vyčistiť, príp. vymeniť filtre spotrebiča pri štandardnom používaní. Funkcia počíta prevádzkové hodiny, tzn. spotrebič nespozná, či ste už výmenu vykonali Funkcia signalizácie pre výmenu filtrov OPO5342 Táto funkcia má orientačný význam a pripomenie vám, že je potrebné vyčistiť, príp. vymeniť filtre spotrebiča pri OPO 5342N štandardnom používaní. Funkcia počíta prevádzkové hodiny, tzn. spotrebič nespozná, či ste už výmenu vykonali OPO5342... -
Page 15: Čistenie A Údržba
Filtre obsahujú aktívny uhlík, ktorý pohlcuje odsávané pachy. Po určitej dobe sa aktívny uhlík nasýti a stratí absorpčnú funkciu. Tento filter nie je možné umývať alebo inak čistiť. absorpčnú funkciu. Tento filter nie je možné umývať alebo inak čistiť. absorpčnú funkciu. Tento filter nie je možné umývať alebo inak čistiť. Pri normálnom používaní spotrebiča by uhlíkový filter mal byť vymenený každé 2 mesiace. V prípade častejšieho Pri normálnom používaní spotrebiča by uhlíkový filter mal byť vymenený každé 2 mesiace. V prípade častejšieho Pri normálnom používaní spotrebiča by uhlíkový filter mal byť vymenený každé 2 mesiace. V prípade častejšieho smaženia alebo fritovania tento interval skráťte. smaženia alebo fritovania tento interval skráťte. smaženia alebo fritovania tento interval skráťte. 1. Otvorte kryt filtra (Obr. 1). 1. Otvorte kryt filtra (Obr. 1). 1. Otvorte kryt filtra (Obr. 1). 2. Vyberte kovový filter (Obr. 2) a z neho odoberte uhlíkový filter. 2. Vyberte kovový filter (Obr. 2) a z neho odoberte uhlíkový filter. 2. Vyberte kovový filter (Obr. 2) a z neho odoberte uhlíkový filter. 3. Nasaďte nový uhlíkový filter na kovový filter (Obr. 3) a celok nasaďte späť. 3. Nasaďte nový uhlíkový filter na kovový filter (Obr. 3) a celok nasaďte späť. 3. Nasaďte nový uhlíkový filter na kovový filter (Obr. 3) a celok nasaďte späť. 4. Zavrite kryt filtra. 4. Zavrite kryt filtra. 4. Zavrite kryt filtra. OPO 5342N OPO5342 OPO5342... -
Page 16: Inštalácia Spotrebiča
7. Upevnite dosku elektroniky ovládania tak, aby tlačidlá a displej prechádzali von otvormi v tele spotrebiča. 8. Otvorte rozbočovaciu krabicu a zapojte do nej kábel ovládania. Zapojte prípadné ďalšie Obr. 3 konektory. 9. Nasaďte tukový (príp. uhlíkový) filter. 10. Pripojte prívodný kábel do zásuvky elektrického napätia. Obr. 5 Obr. 6 Obr. 7 OPO5342 OPO 5342N... -
Page 17: Riešenie Ťažkostí
Symbol na výrobku alebo jeho balení udáva, že tento výrobok nepatrí do domáceho odpadu. Je nutné odniesť ho do zberného miesta pre recykláciu elektrického a elektronického zariadenia. Zaistením správnej likvidácie tohto výrobku pomôžete zabrániť negatívnym dôsledkom pre životné prostredie a ľudské zdravie, ktoré by inak boli spôsobené nevhodnou likvidáciou tohto výrobku. Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, služby pre likvidáciu domáceho odpadu alebo v obchode, kde ste OPO5342 výrobok zakúpili. OPO5342 OPO 5342N... -
Page 19: Spis Treści Parametry Techniczne
Ilość wentylatorów Ilość stopni wydajności wentylatora Wydajność maks. 900 m Ilość filtrów tłuszczowych Funkcja wyciągowa lub recyrkulacyjna Czujnik zapachowy/funkcja automatyczna tak/tak 4x 3 W LED Oświetlenie 4 x 1 W LED Ciężar 23 kg Poziom hałasu, wyciąg/recyrkulacja < 49/51 dB(A) Producent zastrzega sobie prawo dokonywania zmian technicznych bez uprzedniego informowania, nie odpowiada za błędy druku i różnice w wyglądzie produktu w porównaniu z ilustracją. OPO5342 OPO 5342N... -
Page 20: Ważne Ostrzeżenia
• W czasie frytowania lub smażenia potraw trzeba je stale doglądać. Przy przegrzaniu oleju grozi niebezpieczeństwo pożaru! • Należy przestrzegać terminów wymiany i oczyszczania filtrów (minimalnie, co 2 miesiące). W przypadku nieprzestrzegania tych wymagań, w wyniku osadzania się tłuszczu w filtrach może powstać niebezpieczeństwo pożaru! OPO5342 OPO 5342N... -
Page 21: Opis Produktu
B Górna osłona kominowa C Uchwyt stropowy z wentylatorem Akcesoria 1. Klapa zwrotna OPIS PANELU STEROWANIA 1. Przyciski ustawienia wydajności wentylatora 2. Wyświetlenie ustawionego stopnia wydajności, ewentualnie czasu opóźnionego wyłączenia 3. Przycisk ustawienia opóźnionego wyłączenia 4. Przycisk włączenia/wyłączenia oświetlenia OPO5342 OPO 5342N... -
Page 22: Instrukcja Obsługi
Funkcja ta zlicza godziny eksploatacji, tzn. urządzenie nie rozpoznaje, czy dokonano OPO5342 Funkcja sygnalizacji wymiany filtra OPO 5342N Funkcja ta ma charakter orientacyjny i ma na celu przypomnienie o wyczyszczeniu, ewentualnie o wymianie filtra urządzenia OPO5342 podczas standardowego użytkowania. Funkcja ta zlicza godziny eksploatacji, tzn. urządzenie nie rozpoznaje, czy dokonano... -
Page 23: Czyszczenie I Konserwacja
Przy normalnej eksploatacji urządzenia filtr węglowy powinien być wymieniany co 2 miesiące. W przypadku 1. Otworzyć osłonę filtra (Rys. 1). 1. Otworzyć osłonę filtra (Rys. 1). częstego smażenia lub frytowania okres ten należy skrócić. 2. Wyjąć filtr metalowy (Rys. 2) i zdjąć z nich filtr węglowy. 2. Wyjąć filtr metalowy (Rys. 2) i zdjąć z nich filtr węglowy. 1. Otworzyć osłonę filtra (Rys. 1). 3. Włożyć nowy filtr węglowy na metalowy (Rys. 3) i całość osadzić z powrotem. 3. Włożyć nowy filtr węglowy na metalowy (Rys. 3) i całość osadzić z powrotem. 2. Wyjąć filtr metalowy (Rys. 2) i zdjąć z nich filtr węglowy. 4. Zamknąć osłonę filtra. 4. Zamknąć osłonę filtra. 3. Włożyć nowy filtr węglowy na metalowy (Rys. 3) i całość osadzić z powrotem. 4. Zamknąć osłonę filtra. OPO 5342N OPO5342 OPO5342... -
Page 24: Instalacja Urządzenia
8. Otworzyć puszkę rozgałęźnikową i podłączyć do niej kabel sterowania. Podłączyć Rys. 4 ewentualne inne złączki. 9. Włożyć filtr tłuszczowy (ew. węglowy). 10. Dalej należy podłączyć kabel zasilający do gniazdka elektrycznego. Rys. 5 Rys. 6 Rys. 7 OPO5342 OPO 5342N... -
Page 25: Rozwiązywanie Problemów
Należy przekazać go do punktu odbioru urządzeń elektrycznych i elektronicznych, do recyklingu. Zapewniając właściwą utylizację urządzenia, pomagamy zapobiegać negatywnym oddziaływaniom na środowisko i zdrowie ludzkie, które mogłyby skutkować nieodpowiednią likwidacją OPO5342 produktu. Szczegółowe informacje o recyklingu urządzenia uzyskać można w odpowiednim urzędzie gminy, przedsiębiorstwie zapewniającym usługi utylizacji odpadu domowego lub w sklepie, w którym zakupiono produkt. OPO5342 OPO 5342N... -
Page 27: Technical Parameters
150 mm Number of fans Number of fan power levels Capacity Maximum 900 m3/h Number of fat filters Mode Airing or re-circulation Odor sensor/automatic mode Yes/Yes 4x 3 W LED Lighting 4 x 1 W LED Weight 23 kg Noise level, airing/re-circulation < 49/51 dB(A) The manufacturer reserves the right to perform technical modifications and design changes without prior notice. OPO5342 OPO 5342N... -
Page 28: Important Notices
Make sure the diameter of the burner of the gas stove or gas hotplate corresponds to the cookware used. When using smaller than recommended vessels, the flames could touch the sides, and plastic handles could be scorched – risk of fire! • When you deep-fry or fry food, keep it under continuous supervision. When oil is overheated, there is a risk of fire! • Keep the intervals for the replacement and cleaning of the filters (every 2 months at minimum). If these instructions are not followed, there is a risk of fire due to fat sediments in the filters! • For the ventilation ducts, all the applicable standards and regulations shall be observed. • The diameter of duct pipeline for the airing mode should be approximately the same as the diameter of the OPO5342 OPO 5342N... -
Page 29: Product Description
1. Backfl ow valve DESCRIPTION OF THE CONTROL PANEL 1. Fan power level setting buttons 2. Display of the set power level, or time of delayed switching off 3. Delayed OFF timer setting button 4. Lighting ON/OFF button OPO5342 OPO 5342N... -
Page 30: Operating Instructions
Automatic fan power regulation The function is activated by pressing the „–“ symbol for a longer time. „A“ will be displayed. After connecting to electric power, the fan shall not be switched on for about 5 minutes, so that the sensor can The unit is equipped with an odor sensor that detects an increased volume of odors in the air. To deactivate the function, press the „–“ symbol for a longer time. be calibrated. This function enables the automatic regulation of fan power depending on the volume of odors in the air. The function is activated by pressing the „–“ symbol for a longer time. „A“ will be displayed. After connecting to electric power, the fan shall not be switched on for about 5 minutes, so that the sensor can Filter replacement signal function To deactivate the function, press the „–“ symbol for a longer time. be calibrated. This function is only indicative; it reminds you when the filters should be cleaned or replaced under standard use. The function is activated by pressing the „–“ symbol for a longer time. „A“ will be displayed. The function counts hours of operation, i.e. the unit does not detect whether you have already performed the Filter replacement signal function To deactivate the function, press the „–“ symbol for a longer time. This function is only indicative; it reminds you when the filters should be cleaned or replaced under standard use. The function counts hours of operation, i.e. the unit does not detect whether you have already performed the Filter replacement signal function OPO5342 This function is only indicative; it reminds you when the filters should be cleaned or replaced under standard use. OPO 5342N The function counts hours of operation, i.e. the unit does not detect whether you have already performed the OPO5342... -
Page 31: Cleaning And Maintenance
The filter contains active carbon that absorbs the ventilated odors. After a while the active carbon is saturated, and This filter is used only in the re-circulation mode. loses its absorption ability. The filter can‘t be washed or otherwise cleaned. loses its absorption ability. The filter can‘t be washed or otherwise cleaned. The filter contains active carbon that absorbs the ventilated odors. After a while the active carbon is saturated, and Under normal use, the carbon filter should be replaced every 2 months. In case of more frequent frying or deep Under normal use, the carbon filter should be replaced every 2 months. In case of more frequent frying or deep loses its absorption ability. The filter can‘t be washed or otherwise cleaned. frying, shorten the interval. frying, shorten the interval. Under normal use, the carbon filter should be replaced every 2 months. In case of more frequent frying or deep 1. Open the filter casing (Fig. 1). 1. Open the filter casing (Fig. 1). frying, shorten the interval. 2. Remove the metal filter (Fig. 2), and remove the carbon filter from it. 2. Remove the metal filter (Fig. 2), and remove the carbon filter from it. 1. Open the filter casing (Fig. 1). 3. Mount a new carbon filter on the metal one (Fig. 3), and put the set back. 3. Mount a new carbon filter on the metal one (Fig. 3), and put the set back. 2. Remove the metal filter (Fig. 2), and remove the carbon filter from it. 4. Close the filter casing. 4. Close the filter casing. 3. Mount a new carbon filter on the metal one (Fig. 3), and put the set back. 4. Close the filter casing. OPO 5342N OPO5342 OPO5342... -
Page 32: Unit Installation
7. Fix the electronic control plate so that the buttons and display go through the holes in the unit‘s body. 8. Open the switch box and connect the control cable. Connect all other possible connectors. Fig. 4 9. Mount the fat (or carbon) filter. 10. Plug the supply cable into the wall outlet. Fig. 5 Fig. 6 Fig. 7 OPO5342 OPO 5342N... -
Page 33: Troubleshooting
Appliance recycling at the end of its service life: this product. you bought this product. A symbol on the product or its packaging indicates that this product should not go into household waste. It must be taken to the collection point of an electric and electronic equipment recycling facility. By making sure this product is disposed of properly, you will help prevent the negative effects on the environment and human health that would otherwise result from inappropriate disposal of this product. You can learn more about recycling this product from your local authorities, a household waste disposal service or in the shop where you bought this product. OPO5342 OPO5342 OPO 5342N... - Page 35 Seznam servisních míst Zoznam servisných stredisiek Wykaz punktów servisovych Česká republika Název Ulice PSČ Město Telefon/fax E-mail ELKO VALENTA 465 471 433 Vysokomýtská 1800 565 01 Choceň servis@my-concept.cz SERVIS 465 473 304 Slovenská republika Názov Ulica PSČ Mesto Telefón/fax E-mail ABC-SERVIS Štefánikova 50 949 03 Nitra...
- Page 36 Jindřich Valenta – ELKO Valenta Czech Republic Vysokomýtská 1800, 565 01 Choceň Tel. +420 465 322 895, Fax: +420 465 473 304 www.my-concept.cz ELKO Valenta – Slovakia, s.r.o. Hurbanova 1563/23, 911 01 Trenčín Tel.: +421 326 583 465, Fax: +421 326 583 466 www.my-concept.sk Elko Valenta Polska Sp.
