2.3.6 Connecting the digital inputs (X100 ... X105)
Pin assignment for connector
SINUMERIK 802C base line
Start-Up
Interface for the digital inputs
Connector designation:
Connector type:

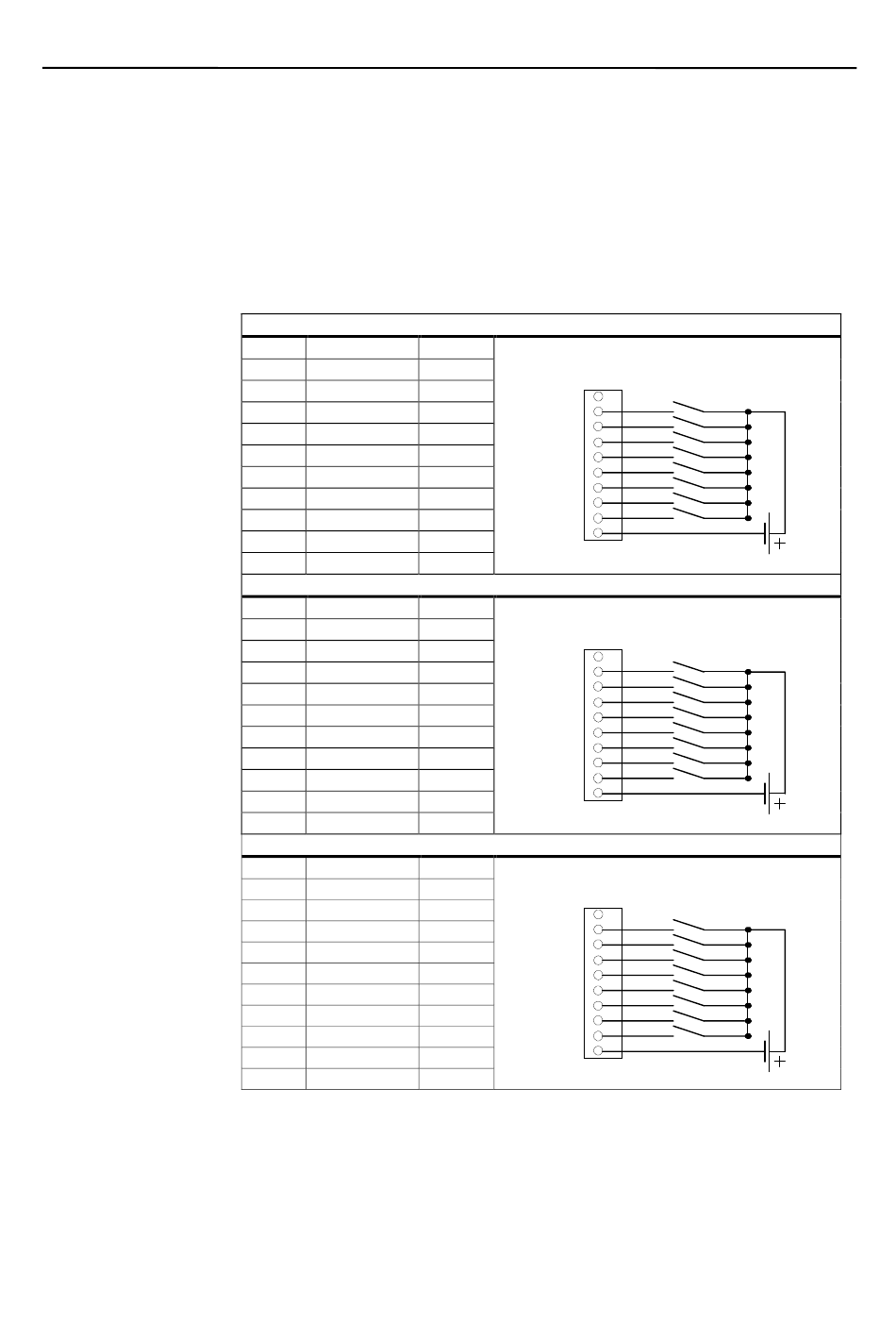

Table 2–13 Connector pin assignment
Pin Name
1 n.c.
2 DI0
3 DI1
4 DI2
5 DI3
6 DI4
7 DI5
8 DI6
9 DI7
10 M
Pin Name
1 n.c.
2 DI8
3 DI9
4 DI10
5 DI11
6 DI12
7 DI13
8 DI14
9 DI15
10 M
Pin Name
1 n.c.
2 DI16
3 DI17
4 DI18
5 DI19
6 DI20
7 DI21
8 DI22
9 DI23
10 M
X100, X101, X102, X103, X104, X105
IN
10-pin plug connector
X100
Type
X100
DI
DI 0
1
DI
2
DI
3
4
DI
5
DI
6
DI 7
M
DI
VI
X101
Type
X101
DI
DI
8
9
DI
10
DI
11
12
DI
13
DI
14
DI
15
M
DI
VI
X102
Type
X102
DI
DI 16
17
DI
18
DI
19
20
DI
21
DI
22
DI
23
M
DI
VI
