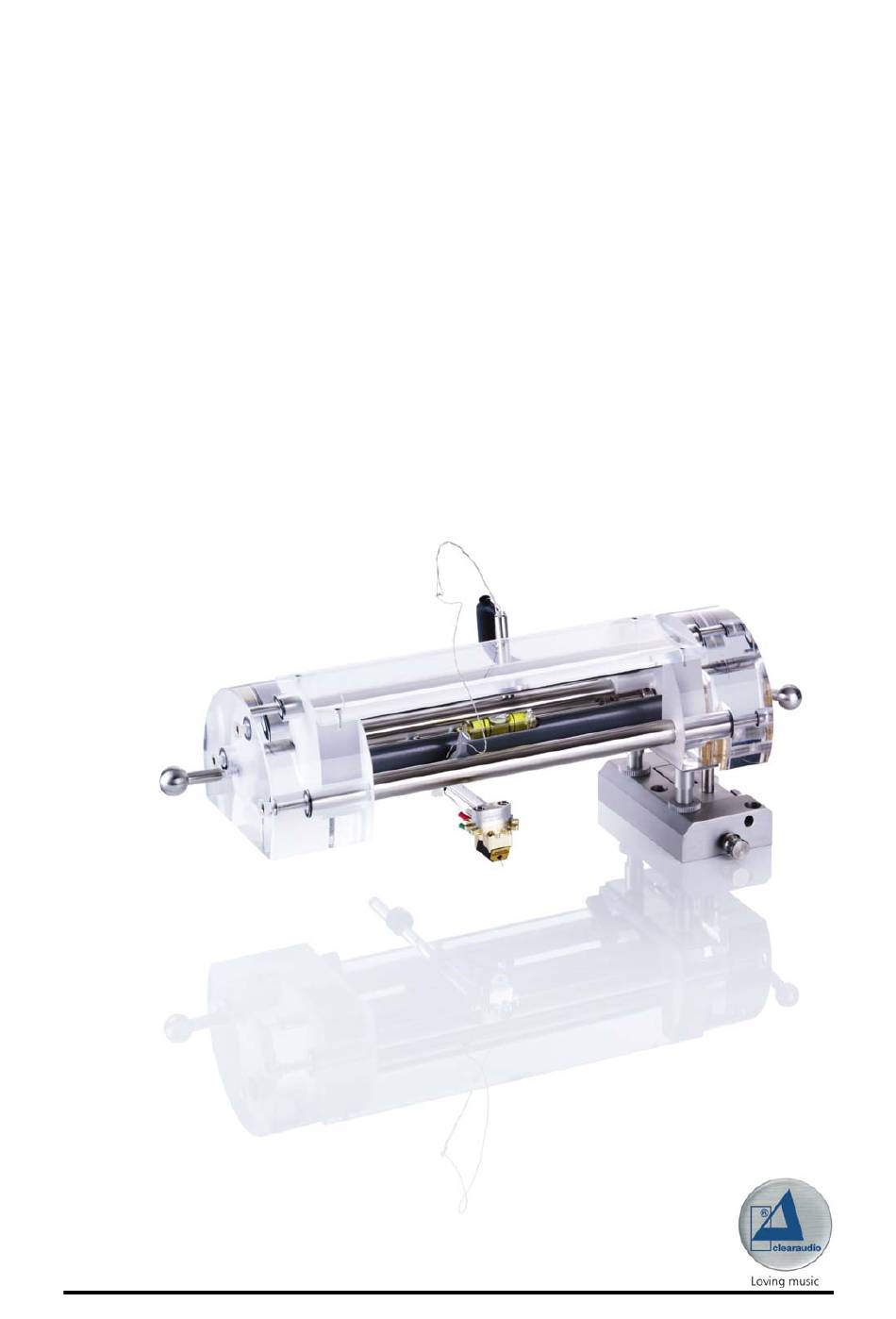

- Page 1 Bedienungsanleitung/ User manual Seite 1 © clearaudio electronic GmbH 2007...
-
Page 2: Table Of Contents
Bedienungsanleitung User manual Sehr geehrter clearaudio-Kunde, Wir gratulieren Ihnen! Sie haben sich für einen der besten Tonarme, dem clearaudio-Master-TQ-I Tangentialtonarm entschieden. Ein erstklassiges, in aufwändiger Handarbeit gefertigtes Produkt der clearaudio electronic GmbH. Mit dem clearaudio-Master-TQ-I Tangentialtonarm haben Sie nun die Möglichkeit, alle Fähigkeiten Ihrer HiFi-Anlage in Verbindung mit einem adäquaten Tonabnehmersystem auszuschöpfen! -
Page 3: Gesamtansicht
Master-TQ-I Bedienungsanleitung User manual 1. Gesamtansicht Clearaudio-Master-TQ-I Tangentialtonarm und clearaudio „Goldfinger“ MC-Tonabnehmer Seite 3 © clearaudio electronic GmbH 2007... -
Page 4: Lieferumfang
Bitte kontrollieren Sie den Lieferumfang Ihres neu erworbenen clearaudio-Master-TQ-I Tangentialtonarms. Achten Sie vor der Entnahme des clearaudio-Master-TQ-I aus seiner Verpackung auf das feine Signalkabel des Tonarms, indem Sie es mit größtmöglicher Vorsicht behandeln. Wichtig: alle Gewinde sind Rechtsgewinde (metrisch) ! (10) Gesamtübersicht des Lieferumfangs... -
Page 5: Montage Der Tonarmbasis
Bedienungsanleitung User manual 3. Montage der Tonarmbasis Montage der Tonarmbasis auf einem clearaudio Laufwerk: Befestigen Sie die Tonarmbasis auf dem sauberen Untergrund des Laufwerkchassis mit den drei mitgelieferten Innensechskantschrauben und dem passenden Inbusschlüssel (Größe 3). Achten Sie auf passgenauen Sitz und planebene Montageflächen. -
Page 6: Justage Des Master-Tq-I
Wagens zu lockern. Diese nach Abschluss der Einstellung wieder anziehen. Der Tonarm selbst darf bei dieser Justage jedoch nicht nach vorne oder hinten bewegt werden, da sich sonst die tangentiale Position wieder ändern würde! Seite 6 © clearaudio electronic GmbH 2007... -
Page 7: Wartung Und Besondere Hinweise
User manual Nun kann die Auflagekraft des Abtasters eingestellt werden. Eine genaue Justage ermöglicht die Digitale Tonabnehmerwaage „exakt“ von clearaudio (Best.-Nr.: AC 002). Im Handel sind weitere Justageinstrumente erhältlich. Befolgen Sie beim Einstellen die Angaben des Herstellers. Nach Abschluss aller Einstellungen achten Sie bitte darauf, dass das Signalkabel eine gleichmäßige Schlaufe nach oben bildet. -
Page 8: Technische Daten
/ hochpräzise, extrem laufruhige und trocken laufende Keramikkugellager / polierte Quarzstäbe Gewicht: ca. 2350 gr. Ohne Tonarmbasis / Tonarmbasis extra: ca. 230 gr. Abmessungen (B*H*T): 244mm x 145mm (inkl. Tonarmkabel) x 100mm Garantie: 10 Jahre (siehe Kapitel 5) Seite 8 © clearaudio electronic GmbH 2007... - Page 9 Dear Audio Enthusiast, Congratulations ! You have just purchased one of the finest Tangential Tonearm available in the world Master-TQ-I of High End audio. Your clearaudio- tonearm has the capability to extract unpresedented performance from absolutely ANY phono cartridge !
-
Page 10: Front View

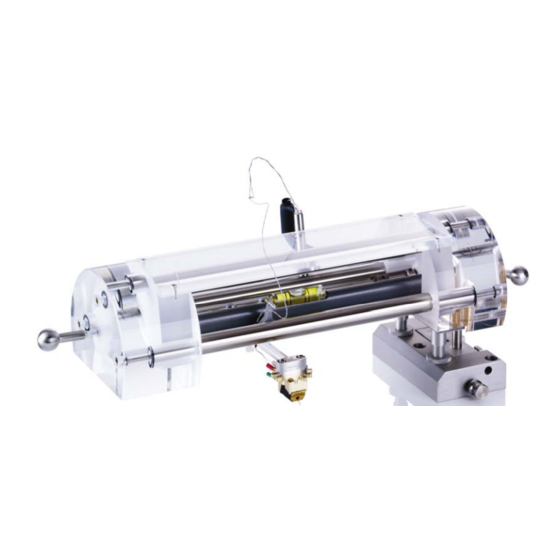

Master-TQ-I Bedienungsanleitung User manual 1. Front view Master-TQ-I The photo below shows the clearaudio- Master-TQ-I assembled 2. Package contents Master-TQ-I The clearaudio- tonearm is delivered in a special packaging to ensure its safe transport. Please check the contents as shown in the picture below and in the list on the next page. - Page 11 1x Hex key wrench (# 1,5) High-precision quartz headshell Alignment gauge to provide tangential tracking 3x screws M4x25 to mount the tonearm base (10.) Additional tonearm base for clearaudio turntables! Not included in this package! Not shown: • 1 pair of white gloves Seite 11 ©...
-
Page 12: Master Tq-I Placement
User manual 3. Mount the tonearm base Mount the tonearm base on a clearaudio turntable: Fix the tonearm base with the three screws and the hex key wrench (#3) provided onto the dry and clean surface of the turntable´s proper part. -
Page 13: Master Tq-I Adjustment
Adjust the correct stylus pressure as instructed in the cartridge´s user manual. To achieve the exact stylus pressure we recommend the use of the clearaudio digital stylus pressure gauge “exact” (order-#: AC 002). Please pay attention that the tonearm-cable makes a loop above the acrylic plate of the tonearm. -
Page 14: Special Instructions / Service
6. Special Instructions / Service Please take the time to fill out the enclosed warranty card and return it to Clearaudio or your local distributor / dealer. If you do not return this card within 14 days after purchase the guarantee will only be for the law regulated guarantee time periode During any transportation of the tonearm, always fix the carriage with a piece of e.g. -
Page 15: Technical Data
Only mechanical / precise and selected ball-bearings running on polished quartz rods Weight 2350 gr. without base / base only 230 gramm Dimensions (w * h * d) 244mm x 145mm (incl. Tonearm-cable) x 100mm Warranty 10 Years (see chapter 6) Seite 15 © clearaudio electronic GmbH 2007...
