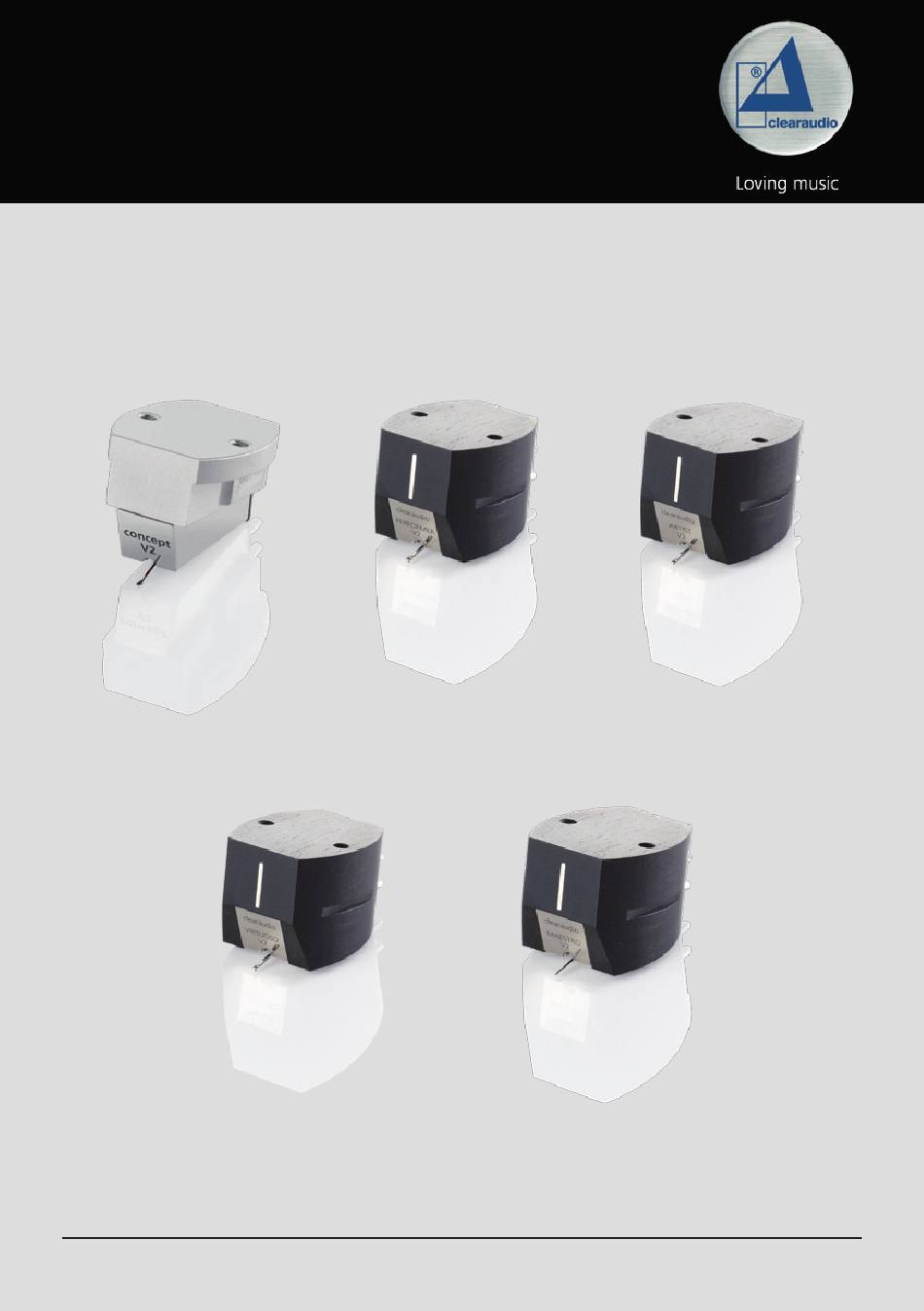

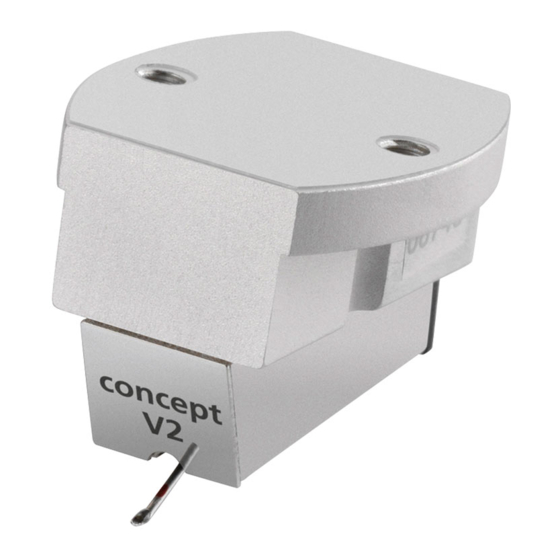

- Page 1 MM Tonabnehmer / MM cartridges User manual Bedienungsanleitung © clearaudio electronic GmbH Made in Germany...
- Page 2 Thank you for choosing a high-quality Clearaudio V2 moving magnet (MM) cartridge. Each component part that makes up a Clearaudio V2 MM cartridge is measured, analysed and hand-selected, as is the final, completed cartridge. Every cartridge is 100% ‘Made in Germany’ by Clearaudio’s own dedicated in-house team, ensuring its uniqueness...
-
Page 3: Table Of Contents
User manual / Bedienungsanleitung Contents 1. Included accessories ....... 4 2. Mounting procedure ........ 5 - 6 3. Adjustment of the tracking force .... 7 4. Special instructions ......... 8 - 9 5. Technical data ......... 10 - 11 Warranty information ........22 - 23 Made in Germany Page 3... -
Page 4: Included Accessories
(Art. No. AC005/IEC). Stylus Gauge Clearaudio • (Art. No. AC094) Weight Watcher touch • Clearaudio (Art. No. AC0163) Elixir of Sound Clearaudio • (Art. No. AC003) Diamond cleaner brush Clearaudio • (Art. No. AC014) © clearaudio electronic GmbH Page 4... -
Page 5: Mounting Procedure
Be careful not to over-tighten the screws as they may strip the threaded holes. Now connect the pins of your Clearaudio cartridge to the jacks of the headshell or tonearm cable, taking care not to use too much force. If necessary, you can use suitable precision pliers or tweezers for assistance. - Page 6 (position 0). 5. Plug the mains power cord into your electrical power supply. Our tip for mounting the cartridge: Choose a bright workplace and good tools, and take your time so you can concentrate. © clearaudio electronic GmbH Page 6...
-
Page 7: Adjustment Of The Tracking Force
Clearaudio importer/dealer. Further valuable information for the correct adjustment of your cartridge can be found in the respective user manual of the turntable and/or tonearm manufacturer. -
Page 8: Special Instructions
• Always use the original packaging when shipping the cartridge and secure the needle protector with a rubber band. If any service or repair to a Clearaudio product is necessary, • please contact your dealer / distributor or contact Clearaudio directly. - Page 9 Any damage caused by failure to follow the advice given in the Clearaudio user manual will invalidate the product warranty. Clearaudio will assume no liability for any such damage. PLEASE RETAIN ALL ORIGINAL PACKAGING. You will need it if this unit has to be transported and/or shipped.
-
Page 10: Technical Data
400mH 400mH Load resistance: 47kΩ 47kΩ Load capacitance: 100pF 100pF Cantilever / Aluminium / elliptical Aluminium / elliptical stylus shape: Compliance: 15μ/mN 15μ/mN Cartridge body: Aluminium Ebony wood Manufacturer warranty: 2 years 2 years © clearaudio electronic GmbH Page 10... - Page 11 User manual / Bedienungsanleitung Artist V2 Virtuoso V2 Maestro V2 8.4g (±0.4g) 8.4g (±0.4g) 8.4g (±0.4g) 20Hz - 20kHz 20Hz - 20kHz 20Hz - 20kHz ~ 3.6mV ~ 3.6mV ~ 3.6mV 24dB 26dB 28dB 0.8dB 0.4dB 0.3dB 80μm 90μm 90μm 2.2g ±0.3g 2.2g ±0.3g 2.2g ±0.3g...
- Page 12 Justage ist größtenteils von Ihrem Tonarm und / oder Plattenspieler abhängig. Wir bedanken uns bei Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem neuen clearaudio MM Tonabnehmer. clearaudio electronic GmbH ACHTUNG: NICHT FÜR SCHELLACK PLATTEN (78 U/min) GEEIGNET Dieser Tonabnehmer ist nur zur Montage an Tonarmen bestimmt und darf nicht für andere Zwecke verwendet...
- Page 13 User manual / Bedienungsanleitung Inhaltsverzeichnis 1. Zubehör im Lieferumfang ....14 2. Montage .......... 15 - 16 3. Einstellen der Auflagekraft ..... 17 4. Besondere Hinweise ....... 18 - 19 5. Technische Daten ......20 - 21 Garantiehinweise ....... 22 - 23 Made in Germany Page 13...
-
Page 14: Zubehör Im Lieferumfang
(Art. Nr. AC005/IEC). Stylus Gauge Clearaudio • (Art. Nr. AC094) Weight Watcher touch Clearaudio • (Art. Nr. AC0163) Elixir of Sound • Clearaudio (Art. Nr. AC003) Diamond cleaner brush Clearaudio • (Art. Nr. AC014) © clearaudio electronic GmbH Page 14... -
Page 15: Montage
Zur Montage an Ihrem Tonarm empfiehlt es sich den Nadelschutz auf dem Tonabnehmer zu belassen um Beschädigungen zu vermeiden. Montieren Sie mit Hilfe der beiliegenden Schrauben Ihren clearaudio MM-Tonabnehmer. (Die Aufnahmegewinde im Tonabnehmergehäuse entsprechen der metrischen Norm für M 2,5 mm Schrauben und weisen den international genormten Abstand von 12,7 mm auf.) - Page 16 Cinch (RCA) Stecker in die Eingangsbuchsen des Vorverstärkers stecken. Vorverstärker-Lautstärke-Stellung immer „0“ stellen. Netzstecker des Vorverstärkers an das Stromnetz anschließen. Unser Tipp für die Tonabnehmereinstellung: Wählen Sie einen hellen Arbeitsplatz, gutes Werkzeug und bewahren Sie Ruhe und Konzentration. © clearaudio electronic GmbH Page 16...
-
Page 17: Einstellen Der Auflagekraft
Schäden am Diamanten und somit am Tonabnehmer verursachen könnte. Wenn es Ihnen nicht möglich ist, die optimale Auflagekraft einzustellen, da der Tonabnehmer zu leicht ist, sollten Sie ein Abstands-Plättchen verwenden, diese sind bei Ihrem clearaudio Fachhändler erhältlich. Weitere wertvolle Hinweise... -
Page 18: Besondere Hinweise
Nadelschutz mit einem Gummiband sichern. Sollte eine Wartung oder Reparatur an Ihren clearaudio • Produkt erforderlich sein, kontaktieren Sie bitte Ihren Händler oder Vertrieb oder clearaudio direkt. Gerne können wir Sie auch über die nächste Servicestelle informieren. © clearaudio electronic GmbH Page 18... - Page 19 übernehmen wir keine Haftung. Sollten Sie darüber hinaus weitere Fragen haben, so wenden Sie sich vertrauensvoll an Ihren Fachhändler oder an clearaudio direkt. BITTE BEWAHREN SIE DIE ORIGINAL-VERPACKUNG AUF. Diese werden Sie benötigen, wenn Ihr Gerät transportiert und/oder versendet werden muss.
-
Page 20: Technische Daten
400 mH Lastwiderstand: 47 kΩ 47 kΩ Kapazitive Last: 100 pF 100 pF Nadelträger / Aluminium / elliptisch Aluminium / elliptisch Diamantschliff: Nadelnachgiebigkeit: 15 μ/mN 15 μ/mN Systemkörper: Aluminium Ebenholz Herstellergarantie: 2 Jahre 2 Jahre © clearaudio electronic GmbH Page 20... - Page 21 User manual / Bedienungsanleitung Artist V2 Virtuoso V2 Maestro V2 8,4 g (±0,4 g) 8,4 g (±0,4 g) 8,4 g (±0,4 g) 20 Hz - 20 kHz 20 Hz - 20 kHz 20 Hz - 20 kHz ~ 3,6 mV ~ 3,6 mV ~ 3,6 mV 24 dB...
-
Page 22: Warranty Information
User manual / Bedienungsanleitung Only if the product is returned in its original packing Clearaudio can provide the warranty of 2 years. Nur wenn das Produkt in der Originalverpackung zurückgeschickt wurde kann clearaudio die Garantie von 2 Jahren gewährleisten. ENGLISH WARRANTY For warranty information, contact your local Clearaudio distributor. - Page 23 User manual / Bedienungsanleitung NEDERLANDS GARANTIE Voor inlichtingen omtrent garantie dient u zich tot uw plaatselijke Clearaudio. UW KWITANTIE, KASSABON E.D. BEWAREN Uw kwitantie, kassabon e.d. vormen uw bewijs van aankoop van een waardevol artikel en dienen op een veilige plaats bewaard te worden voor evt, verwijzing bijv, in verbend met verzekering of bij correspondentie met Clearaudio.
- Page 24 Handmade in Germany Clearaudio electronic accepts no liability for any misprints. Technical specifications are subject to change or improvement without prior notice. Product availability is as long as stock lasts. Copies and reprints of this document, including extracts, require written consent from Clearaudio electronic GmbH;...
