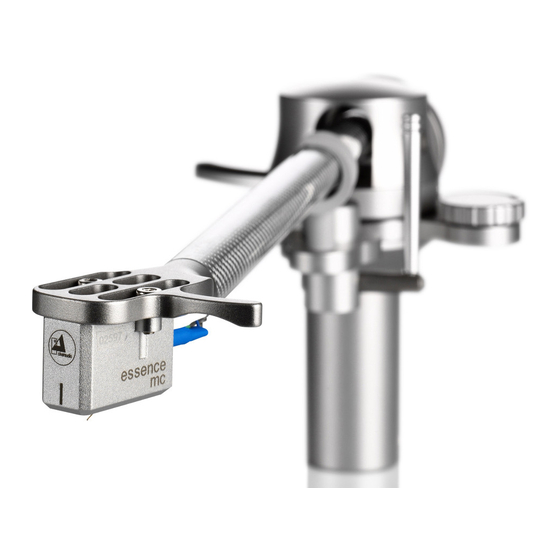

- Page 1 Tracer User manual Bedienungsanleitung © clearaudio electronic GmbH, 2018/10 Made in Germany...
- Page 2 Please take a moment to read this owner’s manual to ensure correct set-up, to avoid any possible Tracer damage and to learn how to take good care of your Clearaudio tonearm to ensure that it will give many years of musical enjoyment and pleasure.
-
Page 3: Table Of Contents
User manual / Bedienungsanleitung Contents 1. List of components ..........4 Tracer tonearm mounting ........5 - 9 3. Special notes ............10 4. Technical data ............11 Warranty ..............22 - 23 Made in Germany... -
Page 4: List Of Components
User manual / Bedienungsanleitung 1. List of components Clearaudio has developed special and secure packing for your Tracer tonearm that ensures safe transportation. Please keep this original packing, you will need it if you need to ship the tonearm. Please check the contents as shown in picture below and in the list at the bottom of this page: Pic. -
Page 5: Tracer Tonearm Mounting
Pic.1 No. 5 (page 4). Pic. 2: Mount tonearm base Mounting the aluminum clamping ring on a non-Clearaudio turntable: To install the aluminum clamping ring on the turntable chassis, you will need to drill the required holes. Please refer to the drilling template shown below (Picture 3) for the measurements to mark the exact drilling holes. - Page 6 User manual / Bedienungsanleitung Pic. 3: Mounting the aluminum clamping ring on a non-Clearaudio turntable Carefully thread the cables and the tonearm through the armboard, taking care not to damage any wires. Now secure the tonearm using the two VTA lock screws on the right and the left side, but not too tight so that you can adjust the VTA in the next step.
- Page 7 Ensure that the distance from the spindle to the pivot point of the tonearm is exactly 222 mm. Moving the armboard in one direction or another will allow you to locate the correct position. cartridge alignment gauge You can also use optional the Clearaudio (Art. No.: AC005/IEC www.analogshop.de Pic.
- Page 8 You can adjust the tracking force of your cartridge by turning the adjustment screw (shown in the picture below) Green arrow = more tracking force (counter clockwise)/ Red arrow = less tracking force (clockwise) Pic. 9: Tracking force adjustment © clearaudio electronic GmbH, 2018/10...
- Page 9 Tracer Now you can connect your tonearm with the phono input of your phono-preamplifier. For more information on compatible phono-preamplifiers, see our website www.clearaudio.de. Now you are ready to play your vinyl records. Tracer Clearaudio wishes you mcuh enjoyment with your new tonearm.
-
Page 10: Special Notes
3.3 Service If any servicing or repair of a Clearaudio product is necessary, please first contact your dealer or distributor. Alternatively contact Clearaudio directly and we will advise you of your nearest service location. -
Page 11: Technical Data
Warranty: 3 years* * Provided that the warranty card is correctly completed and returned to Clearaudio within 14 days of purchase. Clearaudio electronic is not responsible for typographical errors in descriptions. Technical specifications are subject to change or improvement without prior notice. - Page 12 Für alle Details wurden die am besten geeigneten Materialien verwendet. Die extrem reibungsfreien Kugellager, die schräg gestellte Achse aus Wolfram und die High-End- Saphirlager definieren die Exzellenz des Tracer. Maximale Stabilität bei optimaler Agilität garantiert das Tonarmrohr aus extrem verwindungssteifem Karbon.
- Page 13 User manual / Bedienungsanleitung Inhaltsverzeichnis 1. Verpackungsübersicht ..........14 Tracer 2. Montage des Tonarms .........15 - 19 3. Besondere Hinweise ..........20 4.Technische Daten ............21 Garantieinformationen ..........22-23 Made in Germany...
-
Page 14: Verpackungsübersicht
Tonarmeinstellschablone (ohne Abbildung) 1 Stk. zusätzliches Gegengewicht 37 g Bedienungsanleitung, Qualitäts- und 2 Stk. Senkkopfschraube 3 x 8 mm Garantiekarte, Rücklieferschein (ohne Abbildung) Innensechskantschlüssel: - 3 mm - 2,5 mm - 1,5 mm Schraubendreher (ohne Abbildung) © clearaudio electronic GmbH, 2018/10... -
Page 15: Montage Des Tracer Tonarms
Tonarms Tracer Bei der Montage der Tonarmbasis auf einer clearaudio Rund-Basis, benutzen Sie bitte die Zylinderkopfschrauben (M4x10). Falls Sie den Tonarm auf einem Tonarmausleger oder einer Tonarmbasis auf einem Fremdlaufwerk montieren wollen, benutzen Sie bitte die vom Hersteller der Tonarmbasis empfohlenen Schrauben. - Page 16 Nun führen Sie vorsichtig die Kabel durch die Tonarmbasis, achten Sie bitte darauf, dass keine Kabel beschädigt oder geknickt werden! Schrauben sie den Tonarm leicht fest, damit Sie Ihn zur genauen Justage noch bewegen können! Abb. 4: Befestigung des Tonarms an der Rundbasis © clearaudio electronic GmbH, 2018/10...
- Page 17 User manual / Bedienungsanleitung Zur exakten Einstellung des Drehpunktes des Tonarms empfehlen wir die clearaudio Drehtonarm Einstellschablone (Art. AC005 unter www.analogshop.de Sie können allerdings hierzu auch ein Lineal benutzen! Achten Sie hierbei darauf dass der Abstand der Spindel zum Drehpunkt des Tonarms exakt 222 mm betragen muss! Den Abstand können Sie durch Drehen der Tonarmbasis einstellen.
- Page 18 Tonarmrohrs Stellen Sie die Auflagekraft des Tonabnehmers durch Drehen der Einstellschraube nach vorne oder hinten ein: Grüner Pfeil = mehr Auflagekraft (gegen Uhrzeigersinn)/ Roter Pfeil = weniger Auflagekraft (im Uhrzeigersinn) Abb. 9: Einstellen der Auflagekraft © clearaudio electronic GmbH, 2018/10...
- Page 19 (minimales Antiskating) (mittleres Antiskating) (Maximales Antiskating) Abb. 10: Antiskating-Einstellung Die Tonarmjustage ist nun abgeschlossen. Nun können Sie den Tracer Tonarm mit Ihrem Phonovorverstärker verbinden. (Mehr Informationen über adäquate Phonovorverstärker finden Sie auf unserer Webseite www.clearaudio.de). Tracer Tonarm ist nun spielbereit.
-
Page 20: Besondere Hinweise
Originalverpackung. Andernfalls könnte Ihr Tonarm ernsthafte Schäden davon tragen. 3.3 Pflege Wenn eine Wartung oder Reparatur an einem clearaudio Produkt erforderlich ist, wenden Sie sich bitte zuerst immer an Ihren Händler oder Vertriebspartner. Alternativ können Sie clearaudio direkt kontaktieren und wir werden Sie von Ihrer nächstgelegenen Servicestelle beraten. -
Page 21: Technische Daten
Garantie: 3 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio innerhalb von 14 Tagen. Änderungen bleiben vorbehalten. Lieferbar solange Vorrat reicht. Für Druckfehler keine Haftung. Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen Genehmigung durch die clearaudio electronic GmbH. -
Page 22: Garantieinformationen
User manual / Bedienungsanleitung To achieve the full Clearaudio warranty, it is necessary that you fill out and send the corresponding part of the warranty registration certificate /card back to Clearaudio, within two weeks after purchase. Only if the product is returned in its original packing Clearaudio can provide the warranty of 3 years. - Page 23 ESPAÑOL GARANTIA Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio. GUARDE SU RECIBO DE COMPRA Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá guardarlo en un lugar seguro y utilizarlo como referencia cuando tenga que hacer uso del seguro o se ponga en contacto con Clearaudio.
- Page 24 91054 Erlangen Germany Phone/Tel.: +49 9131 40300 100 Fax: +49 9131 40300 119 www.clearaudio.de www.analogshop.de info@clearaudio.de Handmade in Germany (Technische Änderungen vorbehalten - Technical specification are subject to change without prior notification) 2018 © clearaudio electronic GmbH, 2018/10 Made in Germany...
