Textron Klauke K 15 Instruction Manual

Auf dem Knapp 46
D-42855 Remscheid
________________________________________________________________________________________________________________
Bedienungsanleitung

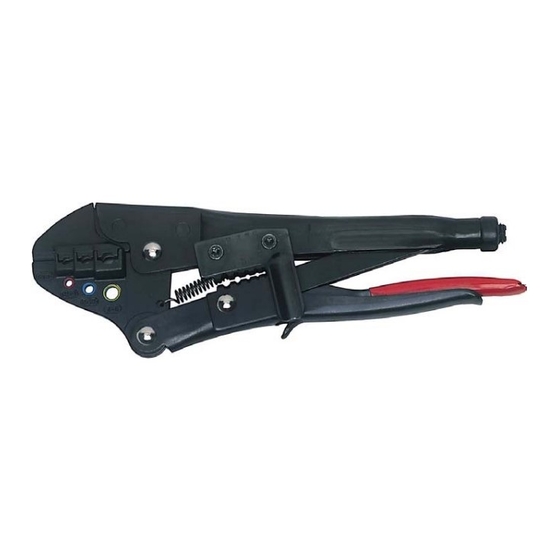

Preßwerkzeug K 15
1. Allgemeine Hinweise
Vor Inbetriebnahme Ihres Preßwerkzeuges lesen Sie sich die Bedienungsanleitung
sorgfältig durch.
2. Technische Daten
- Gewicht:
- Länge:
- Preßbereich: 0,5 bis 6 mm² (Oval-Pressung) für isolierte Kabelverbindungen
3. Bedienung und bestimmungsmäßiger Gebrauch des Werkzeuges
- Das Preßwerkzeug ist mit einer mechanisch verstellbaren Enddruckeinstell-
vorrichtung (Pos. 1) ausgestattet. Zur Einstellung, Kontermutter an dem
feststehenden Griffteil lösen. Schlitzschraube im Uhrzeigersinn für höheren
Pressdruck und gegen Uhrzeigersinn für niedrigeren Preßdruck, verdrehen.
Anschließend Kontermutter wieder sichern.
- Presszange für isolierte Kabelverbindungen in drei Preßbereichen, rot: 0,5-1 mm²;
blau: 1,5-2,5 mm²; gelb: 4-6 mm².
- Die Pressung von Litze und Kabelisolation erfolgt in einem Arbeitsgang.
- Abisoliervorrichtung für die Querschnitte 0,5- 6 mm².
- Abschneider für Kupfer- bzw. Aluminiumleiter.
- Zum Entriegeln des Werkzeugs nach der Verpressung Hebel (Pos. 2) nach innen
ziehen.
Vor Arbeitsbeginn ist ein spannungsfreier Zustand der zu verpressenden Verbindung
sicherzustellen.
4. Wartung
Das Preßwerkzeug ist nach jedem Gebrauch zu reinigen und die Bolzenverbindungen
sind leicht einzuölen.
WE.3213 Version 1.a
0,500 kg
ca. 210 mm
Achtung
Es dürfen keine unter Spannung stehenden Teile verpreßt werden.
Tel.: ++49 (0)2191/907-0
Fax: ++49 (0)2191/907-141

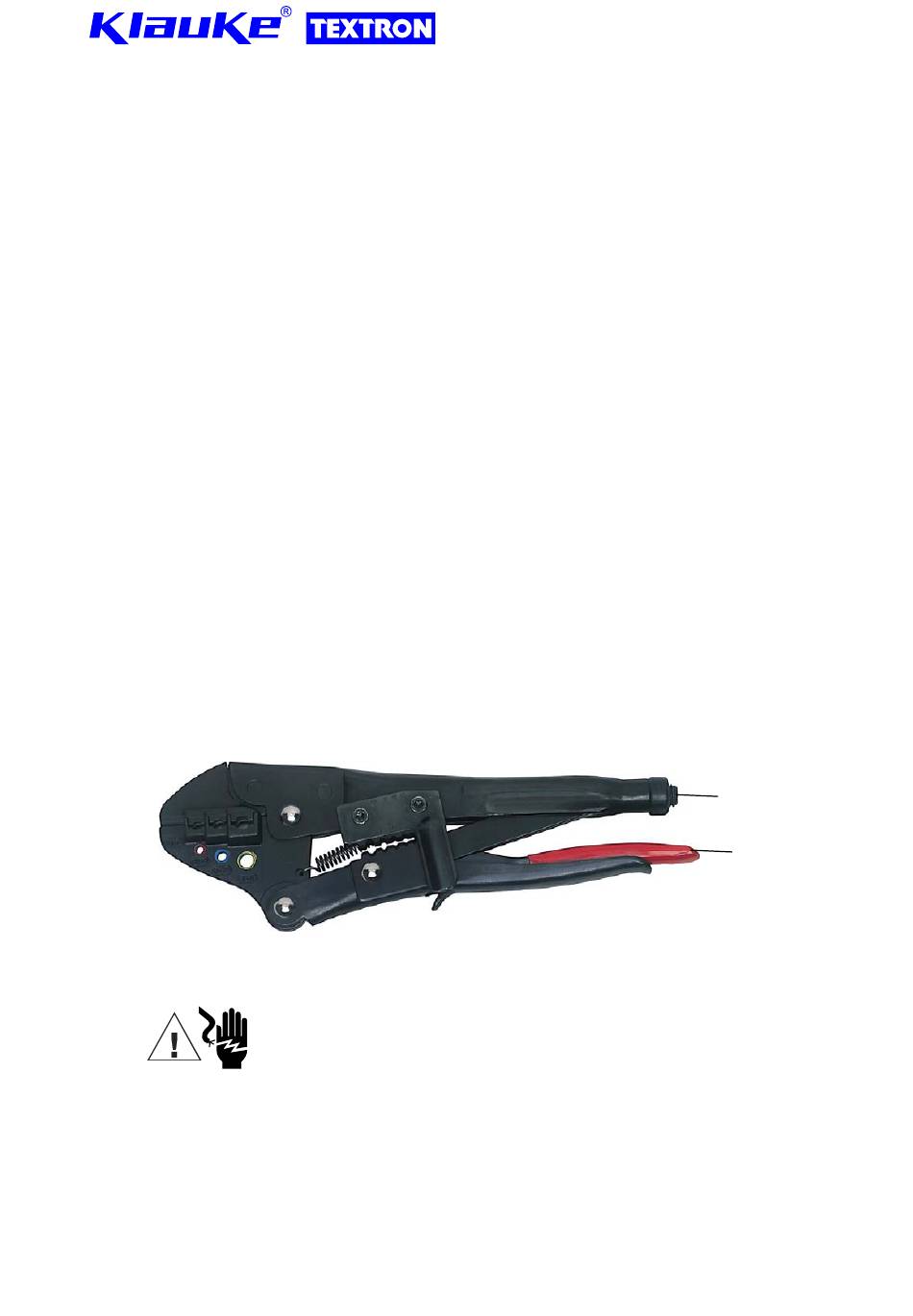

Pos. 1
Pos. 2
 6/97
