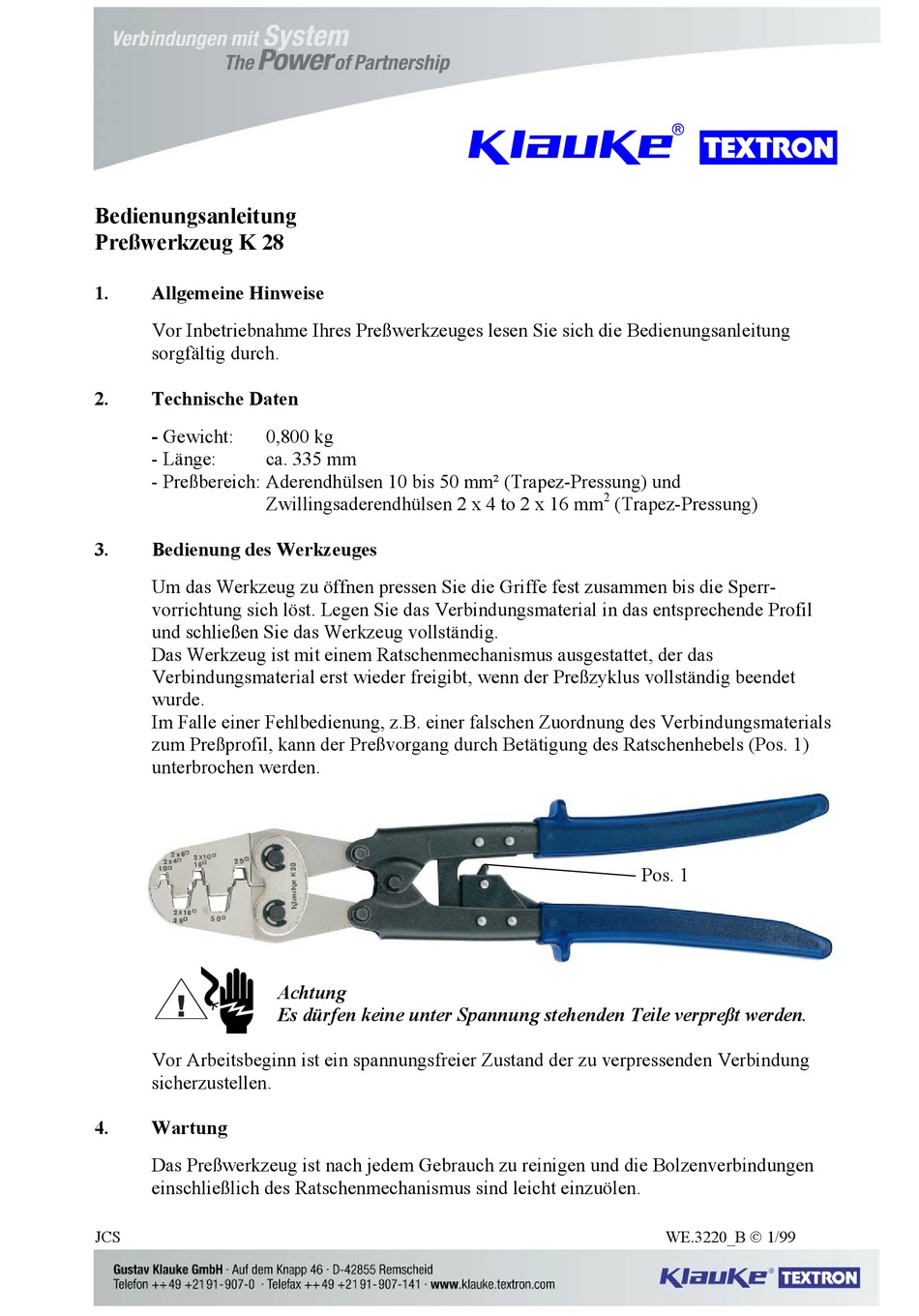

Bedienungsanleitung

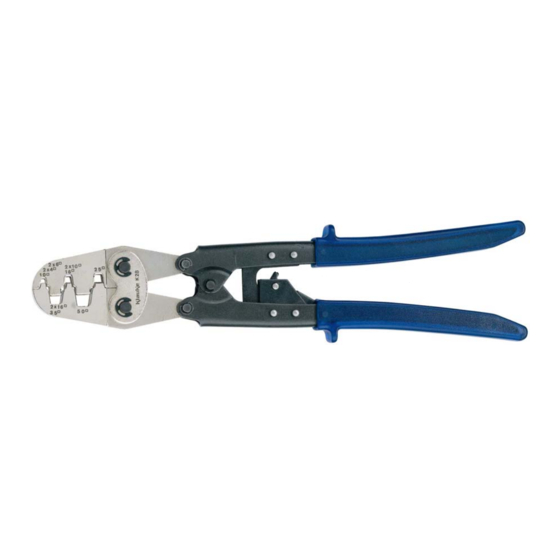

Preßwerkzeug K 28
1. Allgemeine Hinweise
Vor Inbetriebnahme Ihres Preßwerkzeuges lesen Sie sich die Bedienungsanleitung
sorgfältig durch.
2. Technische Daten
- Gewicht: 0,800 kg
- Länge: ca. 335 mm
- Preßbereich: Aderendhülsen 10 bis 50 mm² (Trapez-Pressung) und
Zwillingsaderendhülsen 2 x 4 to 2 x 16 mm
3. Bedienung des Werkzeuges
Um das Werkzeug zu öffnen pressen Sie die Griffe fest zusammen bis die Sperr-
vorrichtung sich löst. Legen Sie das Verbindungsmaterial in das entsprechende Profil
und schließen Sie das Werkzeug vollständig.
Das Werkzeug ist mit einem Ratschenmechanismus ausgestattet, der das
Verbindungsmaterial erst wieder freigibt, wenn der Preßzyklus vollständig beendet
wurde.
Im Falle einer Fehlbedienung, z.B. einer falschen Zuordnung des Verbindungsmaterials
zum Preßprofil, kann der Preßvorgang durch Betätigung des Ratschenhebels (Pos. 1)
unterbrochen werden.
Vor Arbeitsbeginn ist ein spannungsfreier Zustand der zu verpressenden Verbindung
sicherzustellen.
4. Wartung
Das Preßwerkzeug ist nach jedem Gebrauch zu reinigen und die Bolzenverbindungen
einschließlich des Ratschenmechanismus sind leicht einzuölen.
JCS
Achtung
Es dürfen keine unter Spannung stehenden Teile verpreßt werden.
2
(Trapez-Pressung)
Pos. 1
WE.3220_B  1/99
