Bedienungsanleitung

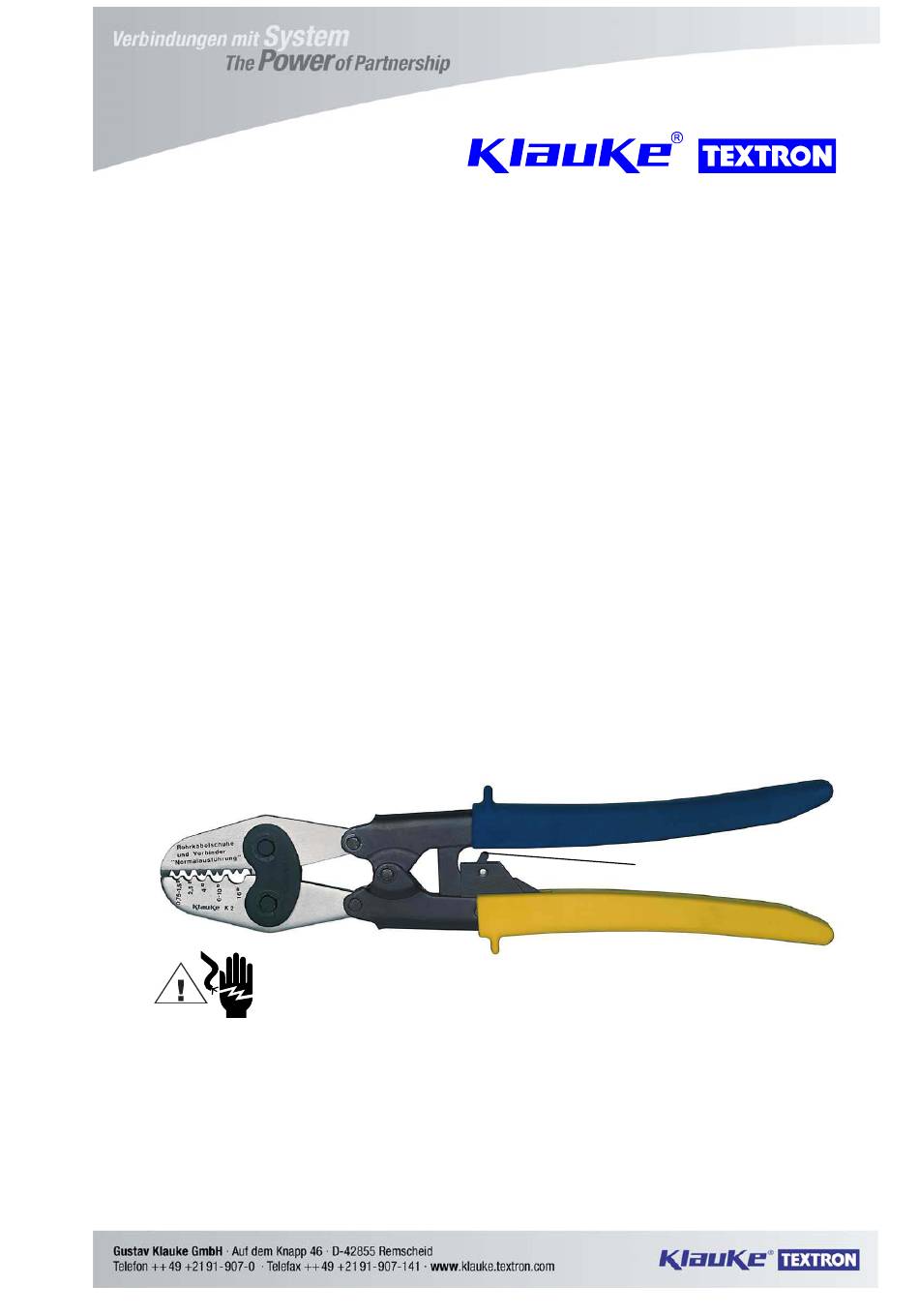

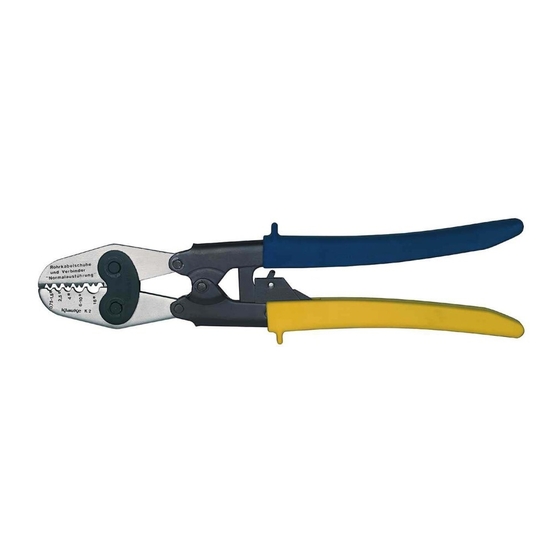

Preßwerkzeug K 2
1. Allgemeine Hinweise
Vor Inbetriebnahme Ihres Preßwerkzeuges lesen Sie sich die Bedienungsanleitung
sorgfältig durch.
2. Technische Daten
- Gewicht: 0,600 kg
- Länge: ca. 325 mm
- Preßbereich: Rohrkabelschuhe und Verbinder "Normalausführung"
0,75 bis 16 mm² (Dorn-Pressung)
3. Bedienung des Werkzeuges
Um das Werkzeug zu öffnen pressen Sie die Griffe fest zusammen bis die Sperr-
vorrichtung sich löst. Legen Sie das Verbindungsmaterial in das entsprechende Profil
und schließen Sie das Werkzeug vollständig.
Das Werkzeug ist mit einem Ratschenmechanismus ausgestattet, der das Verbindungs-
material erst wieder freigibt, wenn der Preßzyklus vollständig beendet wurde.
Im Falle einer Fehlbedienung, z.B. einer falschen Zuordnung des Verbindungsmaterials
zum Preßprofil, kann der Preßvorgang durch Betätigung des Ratschenhebels (Pos. 1)
unterbrochen werden.
Vor Arbeitsbeginn ist ein spannungsfreier Zustand der zu verpressenden Verbindung
sicherzustellen.
4. Wartung
Das Preßwerkzeug ist nach jedem Gebrauch zu reinigen und die Bolzenverbindungen
einschließlich des Ratschenmechanismus sind leicht einzuölen.
WE.3214 Version 1.b
Achtung
Es dürfen keine unter Spannung stehenden Teile verpreßt werden.
Pos. 1
 6/97
