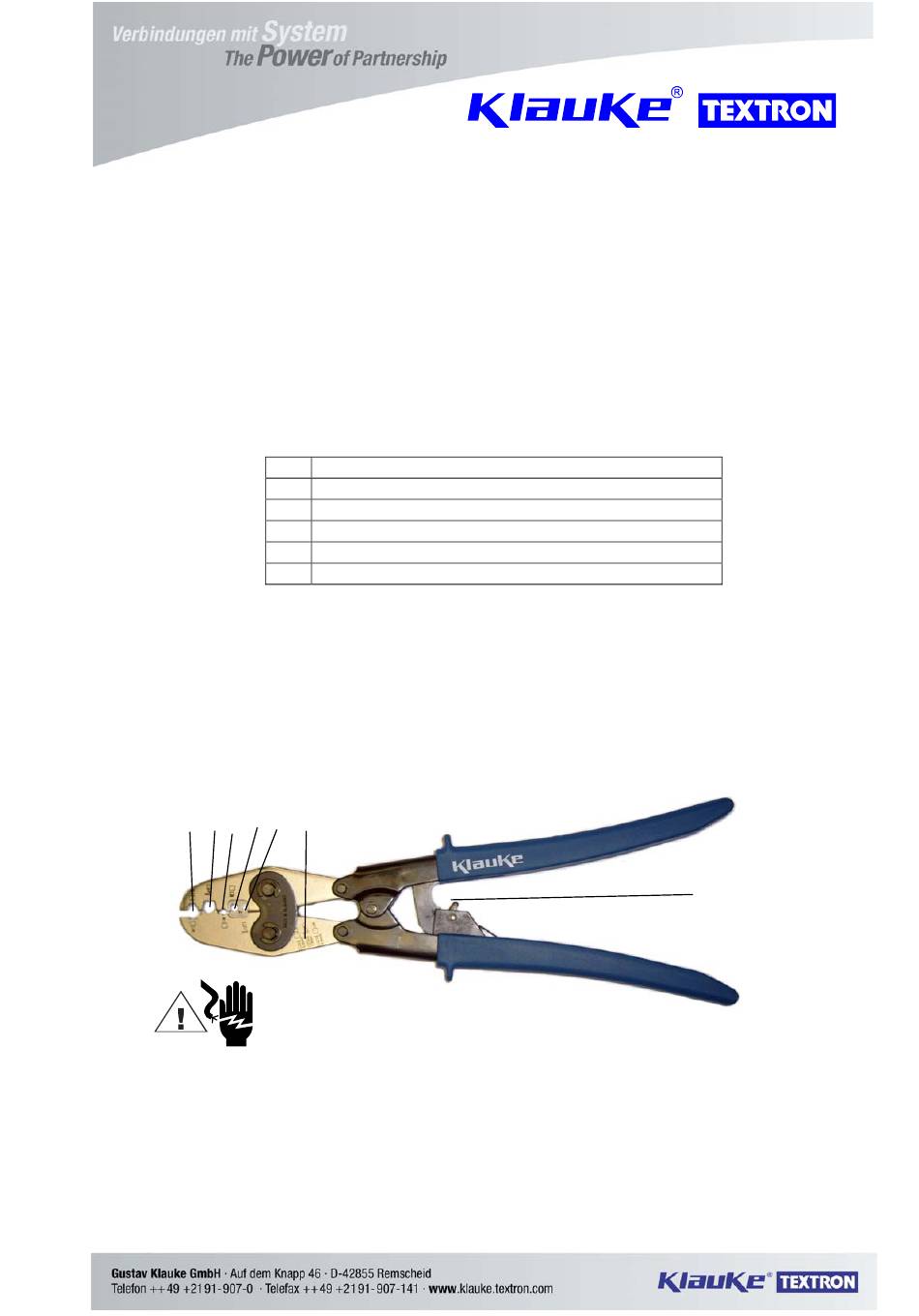

Textron Klauke K2B Instruction Manual

Bedienungsanleitung
Preßwerkzeug Typ K2B
1. Allgemeine Hinweise
Vor Inbetriebnahme Ihres Preßwerkzeuges lesen Sie sich die Bedienungsanleitung sorgfältig
durch.
2. Technische Daten
- Gewicht: 0,600 kg
- Länge: ca. 325 mm
- Preßbereich: Presszange für Kupfer-Zündleitungen mit 7 mm Außendurchmesser
3. Bedienung des Werkzeuges
Um das Werkzeug zu öffnen pressen Sie die Griffe fest zusammen bis die Sperrvorrichtung sich
löst. Legen Sie das Verbindungsmaterial in das entsprechende Profil und schließen Sie das
Werkzeug vollständig.
Das Werkzeug ist mit einem Ratschenmechanismus ausgestattet, der das Verbindungsmaterial
erst wieder freigibt, wenn der Preßzyklus vollständig beendet wurde.
Im Falle einer Fehlbedienung, z.B. einer falschen Zuordnung des Verbindungsmaterials zum
Preßprofil, kann der Preßvorgang durch Betätigung des Ratschenhebels (Pos. 1) unterbrochen
werden.
1 2 3 4 5 6
Vor Arbeitsbeginn ist ein spannungsfreier Zustand der zu verpressenden Verbindung
sicherzustellen.
4. Wartung
Das Preßwerkzeug ist nach jedem Gebrauch zu reinigen und die Bolzenverbindungen
einschließlich des Ratschenmechanismus sind leicht einzuölen.
WE.2299 Version 1.a
1 Zugentlastung, Rasthülse und M-3-Gewindehülse
2 Zugentlastung Sägezahnhülse
3 Leiterquetschung M-3-Gewindehülse
4 Leiterquetschung Rasthülse
5 Leiterquetschung Sägezahnhülse
6 Markierung zur Kontrolle der Abisolierung
Achtung
Es dürfen keine unter Spannung stehenden Teile verpreßt werden.
Pos. 1
