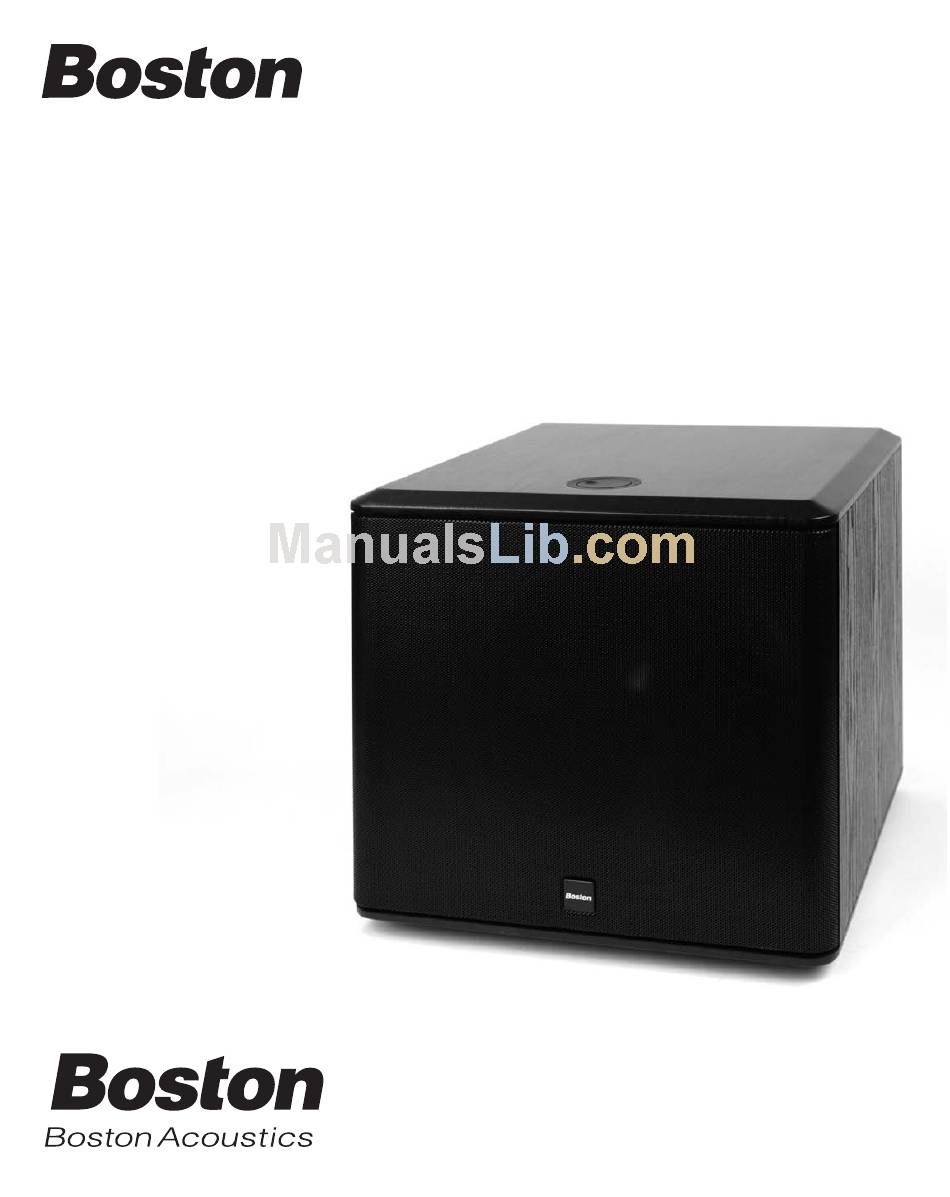

- Page 1 Powered Subwoofer Featuring BassTrac ®...
-
Page 2: Important Safety Instructions
Important Safety Instructions This symbol found on the apparatus indicates hazards arising from danger- ous voltages. This symbol found on the apparatus indicates the user should read all safety statements found in the user manual. This symbol found on the apparatus indicates double insulation. -
Page 3: Specifications
*In keeping with our policy of continual product improvements, specifications are subject to change without notice. Description Boston’s XB6 and XB8 subwoofers deliver the dynamic bass foundation that is essential for lifelike reproduction of movie soundtracks and music in the home. These attractive powered subwoofers will complement any stereo or home theater sound system with their impressive bass output and compact size. - Page 4 Using this Manual – XB6 versus XB8 NOTE: The rear amplifier panels of the XB6 and the XB8 are virtually the same. Although the instructional images on the following pages depict the XB6’s rear panel, the XB8 connects, functions and operates in exactly the same manner.
-
Page 5: Connecting To Digital Home Theater Systems
Use an RCA cable (not included), as shown, to connect your digital receiver’s subwoofer output to the subwoofer. Connect the other end to the XB6 or XB8 jack labeled “bypass crossover control” underneath “line level in”. Powered Subwoofer Featuring BassTrac ®... - Page 6 Connecting the Subwoofer to Stereo or Dolby For stereo or Dolby Pro Logic systems, the easiest method is to use the same speaker wire connections as shown on page 5. You may also use the “sub out” connection from your receiver to the input on the subwoofer marked “use crossover con- trol.”...
- Page 7 Controls (Continued) Power indicator: This two- color power status light will be red when the Power Mode Switch is set to “auto” (without power mode auto any audio signal present) and green when set to “on” mode. power indicator It will not light up at all until the Main Power switch is set to the “on”...
-
Page 8: If Service Seems Necessary
If this should happen with your Boston Acoustics subwoofer, you will need to make a ground cable and connect it to either RCA line input on the subwoofer and any unused RCA line input or output on your receiver (see diagram). The proper ground cable for this application should consist of two male RCA plugs that have their negative outside terminals (or "sleeve") connected to each other by any length of single conductor copper cable. - Page 9 Subwoofer amplificado con BassTrac ®...
- Page 10 Instrucciones de seguridad importantes La presencia de este símbolo en el apara- to indica riesgos derivados de voltajes peligrosos. La presencia de este símbolo en el aparato indica que el usuario debe leer todas las directrices de seguridad del manual de usuario.
-
Page 11: Especificaciones
*Manteniendo nuestra política de continua mejora del producto, las especificaciones están sujetas a cambio sin previo aviso. Descripción Los subwoofer XB6 y XB8 de Boston ofrecen la base de graves dinámica esencial para la reproducción de bandas sonoras de películas y música en casa con los sonidos más reales. Estos atractivos subwoofers amplificados complementarán cualquier equipo de sonido estéreo o de cine en casa con su impresionante salida de graves y su tamaño compacto. - Page 12 NOTA: los paneles traseros del amplificador del XB6 y el XB8 son prácticamente iguales. Aunque las imágenes de las instruc- ciones de las páginas siguientes muestran el panel trasero del XB6, el XB8 se conecta, funciona y se utiliza exactamente de la misma manera.
- Page 13 Utilice un cable RCA (no incluido), como se muestra, para conectar la salida del subwoofer del receptor digital al subwoofer. Conecte el otro extremo a la toma del XB6 o XB8 identificada como “bypass crossover control” (Control de derivación de separador de frecuencias) debajo de (Entrada nivel de línea).
- Page 14 10 Hz por encima del límite mínimo de respuesta de graves de los altavoces principales (para altavoces frontales de Boston Acoustics, consulte la información incluida sobre la configuración óptima del separador de frecuencias). Ajuste la configuración del separador de frecuencias escuchando hasta obtener la mejor combinación con los altavoces principales. La configuración del control del separador de frecuencias más adecuada dependerá...
- Page 15 Controles (Continuación) Power indicator (Indicador de encen- dido): esta luz de estado de encendido de dos colores se iluminará en rojo cuando el interruptor de modo de encendido esté en la posición “auto” power mode auto (Automático) (sin ninguna señal de audio presente) y verde cuando se encuentre en modo “on”...
-
Page 16: Garantía Limitada
Si ocurre esto con el Subwoofer de Boston Acoustics, debe fabricar un cable de toma de tierra y conectarlo a cualquier entrada de línea RCA del subwoofer y cualquier entrada o salida de línea RCA sin usar del receptor (véase el diagrama). - Page 17 Caisson de graves doté de la technologie BassTrac ®...
- Page 18 Consignes importantes en matière de sécurité Ce symbole figurant sur l’appareil indique des risques associés à des ten- sions dangereuses. Ce symbole figurant sur l’appareil invite l’utilisateur à lire tous les messages de sécurité contenus dans ce manuel. Ce symbole figurant sur l’appareil indique une double isolation.
-
Page 19: Caractéristiques
éléments électroniques d’un système home-cinéma capables d’autogérer leurs basses. En raison de la puissance de leur amplificateur et de leur syntonisation optimisée par ordinateur, les unités XB6 et XB8 per- mettent d’obtenir des basses profondes ainsi qu’une puissance de sortie impressionnante à partir d’une enceinte exception- nellement compacte. - Page 20 Utilisation du manuel : comparaison XB6 - XB8 REMARQUE : Les panneaux de l’amplificateur arrière des unités XB6 et XB8 sont quasiment identiques. Bien que les images didactiques des pages suivantes illustrent le panneau arrière de l’unité XB6, l’unité XB8 se connecte et fonctionne exactement de la même manière.
- Page 21 Utiliser un câble RCA (non fourni), comme indiqué, afin de connecter la sortie du caisson de graves du récepteur numérique au caisson de graves. Connecter l’autre extrémité de la prise jack XB6 ou XB8 marquée « bypass crossover control » (dérivation de la commande de répartiteur) à...
- Page 22 0º CAUTION crossover (Hz) RISK OF ELECTRIC SHOCK DO NOT OPEN speaker level in left right line level in crossover (Hz) Crossover (répartiteur) (Hz) Règle la fréquence du filtre passe-bas du caisson de graves. Cette commande est inactive lors de l’utilisation de...
- Page 23 Commandes (suite) Témoin de mise sous tension : Ce témoin à deux couleurs passe au rouge lorsque le bouton Power Mode (Mode de mise sous tension) est mis sur « auto » (en l’absence de power mode auto tout signal) et au vert lorsqu’il est mis en mode de fonctionnement («...
-
Page 24: Garantie Limitée
Acoustics (voir page suivante); nous nous ferons le plaisir d’en fournir un gratuitement. Si un entretien s’avère nécessaire Contacter d’abord le revendeur auprès de qui l’unité XB6 ou XB8 a été achetée. En cas d’impossibilité, nous envoyer un courrier à l’adresse suivante : Customer Service Boston Acoustics, Inc.
