IDEAL Networks SignalTEK CT User Manual page 55

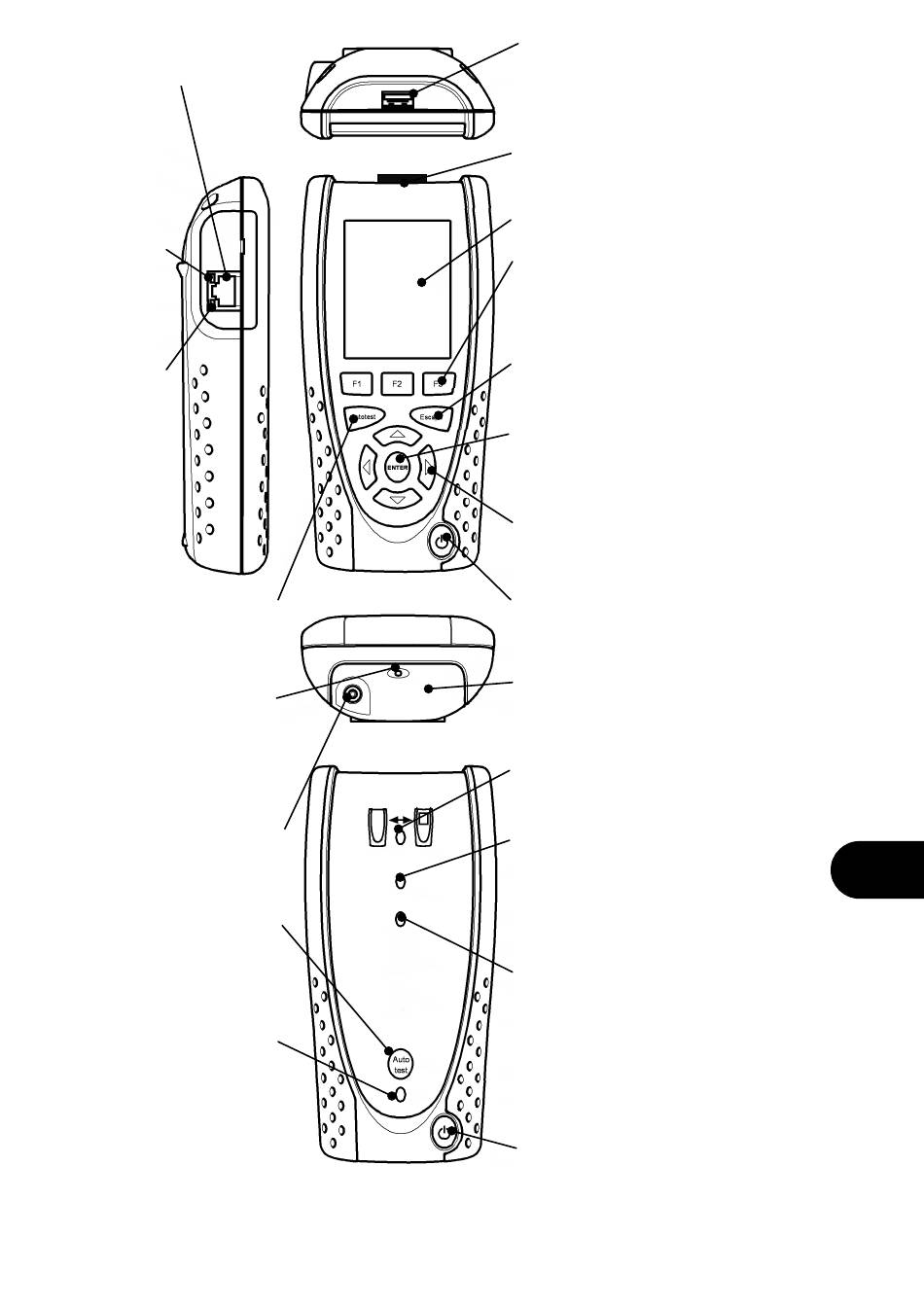

Conector de
cabo
Usado para
conectar as
unidades ao cabo
a ser testado
LED Ethernet
Indica que a
Ethernet está
conectada
LED de
atividade
Indica que
existem
atividades dos
dados de
Ethernet
Botão Auto-Teste
Pressione para iniciar o Auto-
Teste na extremidade do cabo
da Unidade de Teste
LED indicador de
carregamento:
●
Carregando
○ Carregamento completo
(Piscando) Não está
carregando
Entrada CC
Usada para conectar a fonte
de alimentação/carregador
(12vDC 2,5A)
Botão Auto-Teste
Pressione para iniciar o
Auto-Teste na extremidade
do cabo da Unidade
LED de status da bateria:
● (Ligado) A bateria tem
nível suficiente para
utilização
● (Ligado) O nível da
bateria está baixo, mas
continua operacional
○ Desligado
156840.02
Unidade de Teste
Unidade Remota
Remota
Conector de USB
Usado para fazer upload dos
resultados e para fazer download
do logotipo do usuário e de
atualizações de software
Adaptador de Wi-Fi
O adaptador de Wi-Fi conecta-se ao
aplicativo de smartphone
Visor
Mostra as definições e os resultados
Botões de função
Pressione para ativar a função
apresentada na área da tela acima
do botão
Botão Escape
Pressione para voltar à tela
anterior sem salvar as alterações
Botão ENTER
Pressione para selecionar a função da tela
atualmente realçada, ou para confirmar as
alterações
Botões do cursor
Pressione para qual será a função
ou item da tela realçado
Botão de ligar/desligar
Pressione para ligar/desligar a
Unidade de Teste
Módulo de bateria recarregável
(também existem disponíveis pacotes
de bateria reserva não recarregáveis)
LED de ligação
Indica que a Unidade Remota está
conectada à Unidade de Teste
LED aprovar/reprovar
Pisca para indicar que um teste está em
andamento. Quando o teste estiver
completo, indica o resultado:
● Aprovado no teste
●
Reprovado no teste
LED Dados gravados
Indica que o resultado foi
gravado na Unidade de Teste
Botão de ligar/desligar
Pressione para ligar/desligar a
Unidade Remota
SignalTEK CT
Pt
54
