SETUP

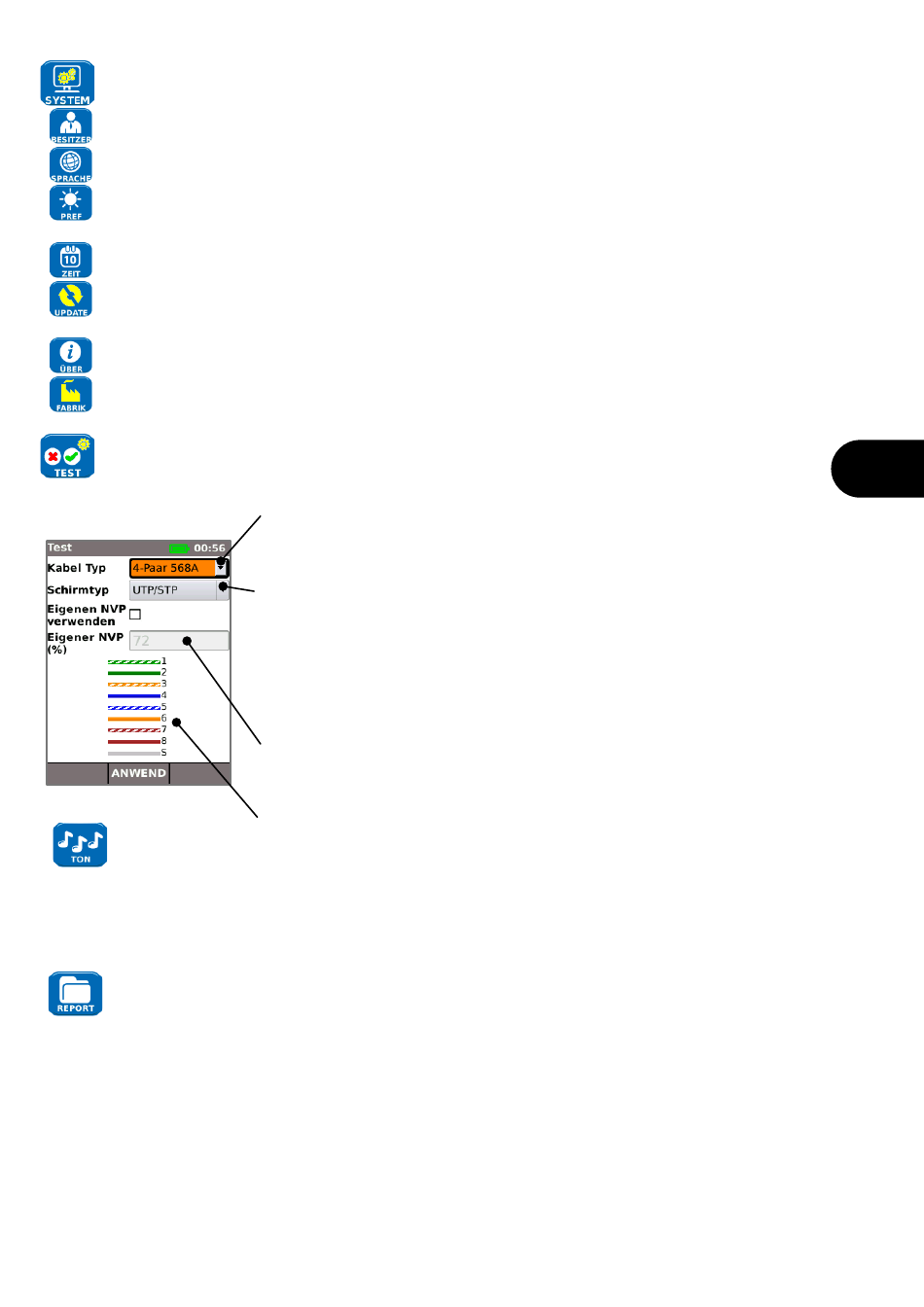

SYSTEM wählen, um das System-Setup aufzurufen:
Details zum Prüftechniker und der Firma zur Aufnahme in den Bericht eingeben
Menüsprache wählen
Einstellungen für Auto Aus, Displaybeleuchtung, Längeneinheiten,
Datums- und Uhrzeitformat eingeben
Datum und Uhrzeit für die Berichte eingeben
Software aktualisieren.
Daten zunächst auf USB-Stick speichern.
Angaben zum System
Auf Werkseinstellungen zurücksetzen.
werden gelöscht. Daten zunächst auf USB-Stick speichern.
Einstellungen für die Prüfungen ändern:
SignalTEK CT kann in Verbindung mit einer kompatiblen Tonsonde (erhältlich von IDEAL) zur
Identifizierung und Verfolgung von Kabeln eingesetzt werden. SignalTEK CT kann verschiedene Tontypen
auf verschiedenen Stiftkombinationen erzeugen. Die Wahl des Tontyps und der Stiftverbindung wird am
besten durch Ausprobieren ermittelt, um die besten Ergebnisse für einene spezifischen Sondentyp und in
einer bestimmten Kabelsituation zu erzielen.
Den erforderlichen Berichtsstil wählen:
• Format
• Größe
• Bei Bedarf wird auch die Längenmessung in die Berichte aufgenommen
156840.02
Alle Einstellungen und Ergebnisse werden gelöscht.
Kabeltyp
Anzahl der Kabelpaare und Farben wählen:
• Wenn 2-Paar ausgewählt wird, läuft der Datentest mit 100 Mb/s.
• Wenn 4-Paar ausgewählt wird, läuft der Datentest mit 1 Gb/s.
Schirmtyp
Auswirkung des Schirms auf den Verdrahtungstest auswählen:
• UTP – der Verdrahtungstest ist nur dann erfolgreich, wenn kein Kabelschirm
angeschlossen ist
• STP – der Verdrahtungstest ist nur dann erfolgreich, wenn der Kabelschirm
angeschlossen ist
• UTP/STP – der Schirm hat keinen Einfluss auf das Ergebnis des
Verdrahtungstests
NVP (Ausbreitungsnenngeschwindigkeit)
Die präzise Längenmessung ist abhängig von der korrekten Einstellung der
Ausbreitungsnenngeschwindigkeit (NVP) des zu prüfenden Kabels.
Zeigt das Kabel basierend auf dem ausgewählten Kabeltyp.
o
PDF für Grafiken, die mit einem PDF-Viewer betrachtet oder gedruckt
werden können
o
CSV für Berichte, die in einer Tabellenkalkulation geöffnet und bearbeitet
werden können
o VOLL, mit allen Details (größere Datei, Upload dauert länger)
o ZUSAMMENFASS. (kleinere Datei, Upload ist schneller)
Alle Einstellungen und Ergebnisse
