REPORTS (rapports)
Les rapports sont très importants car ils prouvent que les câbles testés sont conformes à l'application
et ils enregistrent la longueur de câble installée. Pour sélectionner le style de rapport requis, appuyez
sur F3 (CONFIG) (configuration) dans l'écran d'accueil (HOME), puis sélectionnez RESULTATS.
Pour inclure votre propre logo dans les rapports PDF à partir de l'écran d'accueil HOME,
sélectionnez F3 (CONFIG) / SYSTEME / INFOS / F1 (LOGO). Insérez une clé mémoire USB
contenant une image appelée logo.png avec une taille maximum de 250 x 160 pixels.

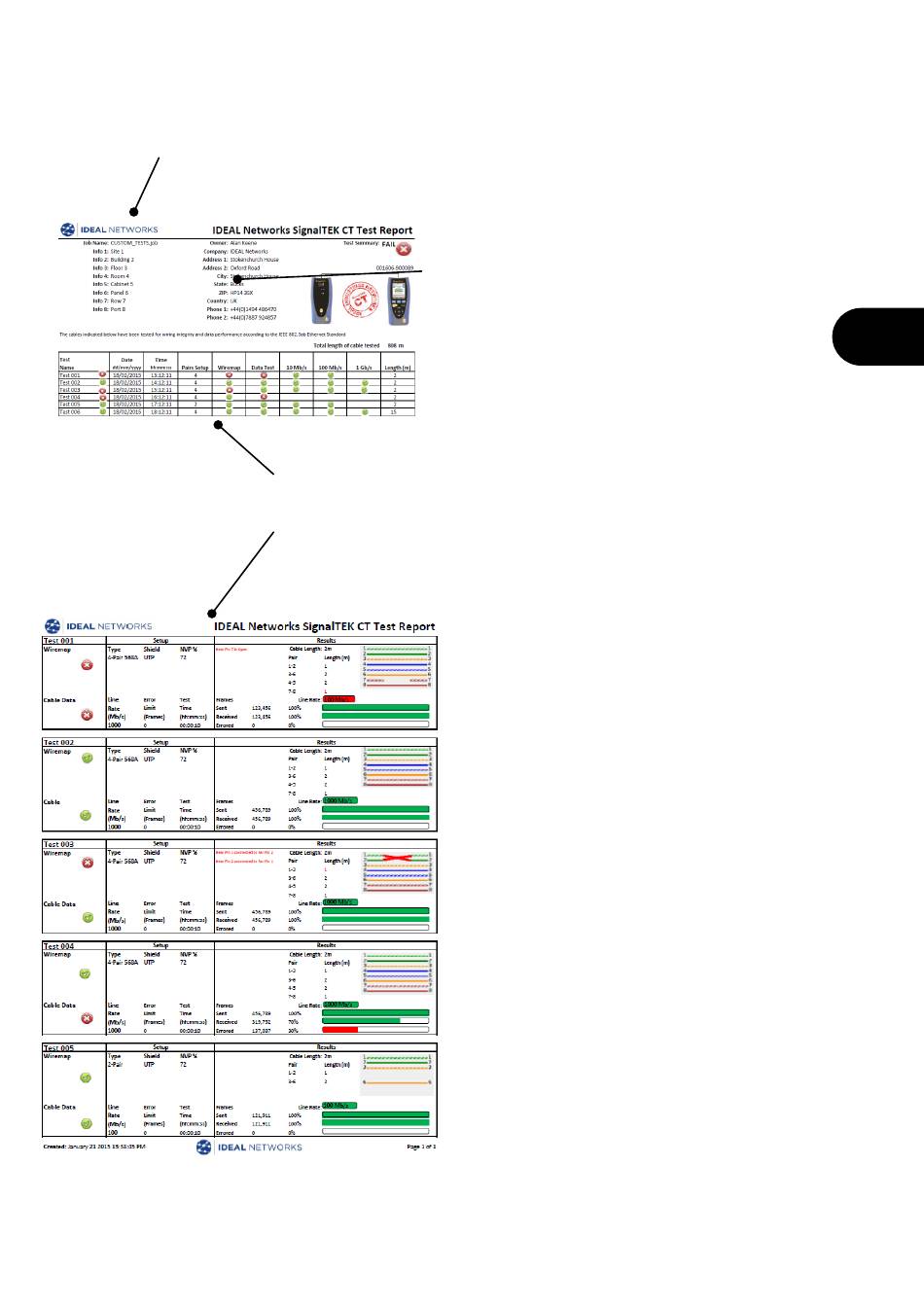

3 types de rapports sont disponibles :
Un rapport sommaire "Concis" avec un résumé de tous les tests d'un projet.
Un rapport standard "Classique" avec liste tous les détails de chaque test.
Un rapport complet "Détaillé" qui combine en un document les rapports Concis et Classiques.
Le test0005 est celui d'un câble non blindé UTP 2 paires en 568A, de 2 mètres de long. Il a passé avec
succès le test du câblage et le test des données. Il prendra en charge un débit de 10Mbit/ et de 100Mbit/s.
156840.02
Pour inclure vos informations dans les rapports, à partir de
l'écran d'accueil HOME, sélectionnez F3 (CONFIG) /
SYSTEME / INFOS.
Pour les détails concernant le projet dans les
rapports, à partir de l'écran d'accueil HOME,
sélectionnez F1 (PROJETS) / F1 (EDITER) ((projets /
F1 (modifier)) ou F2 (OPTIONS) / NOUVEAU.
Le test0001 est celui d'un câble non blindé UTP 4
paires en 568B , de 2 mètres de long. Le test du
schéma de câblage a échoué car la broche 7 est
manquante et les tests de performance également car
cette absence induit que le 1 Gbit/s ne passe pas.
Cependant ce câble peut prendre en charge les débits
de 10 et 100Mbit/s.
Le test0002 est celui d'un câble à 4 paires, de 2
mètres de long. Les tests de câblage et de données
sont passés avec succès et le câble peut prendre en
charge un débit de 10Mbit/s, de 100Mbit/s et de
1Gbit/s.
Le test0003 est celui d'un câble non blindé 4 paires
en 568A, de 2 mètres de long avec les broches 1 et 2
inversées. Le test de câblage a donc échoué mais le
test de performance est passé avec succès. Du fait
que ce défaut de câblage n'est pas critique le câble
peut prendre en charge un débit de 10Mbit/s,
100Mbit/s et 1Gbits.
Le test0004 est celui d'un câble non blindé 4 paires en
568A, de 2 mètres de long. Il a passé avec succès le test
de câblage, mais a échoué au test de performance car
des erreurs Ethernet ont été détectées. Il ne prendra pas
en charge le débit de 1Gbit/s. Il peut prendre en charge,
sans garantie aucune, un débit de 10 ou de 100Mbit/s.
