SETUP

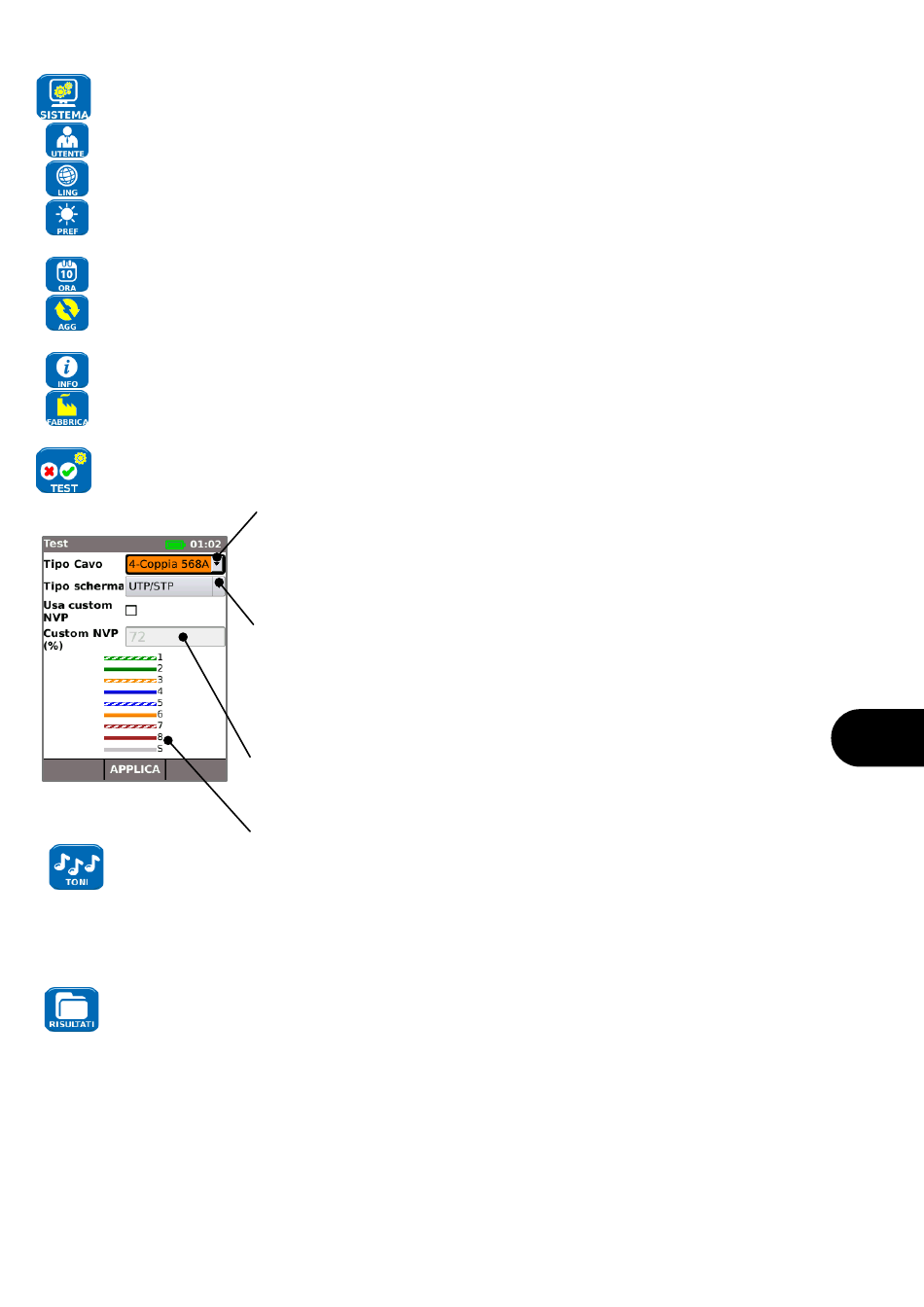

Selezionare SISTEMA per accedere al setup del sistema:
Immettere i dati del tecnico di prova e della società affinché vengano inclusi nei report.
Impostare la lingua del menu.
Impostare le preferenze per lo spegnimento automatico, la retroilluminazione, le unità di lunghezza,
il formato di data e ora.
Impostare la data e l'ora affinché vengano incluse nei report.
Aggiornare il software.
con l'aggiornamento salvare i dati su una chiave USB.
Visualizzare i dati del sistema.
Ripristinare le impostazioni predefinite.
Prima di procedere con l'aggiornamento salvare i dati su una chiave USB.
Configurare le impostazioni da utilizzare nei test:
SignalTEK CT può essere utilizzato insieme a una sonda per toni compatibile (disponibile
presso IDEAL) per identificare e tracciare cavi. SignalTEK CT è in grado di generare vari tipi di
toni su diverse combinazioni di pin. Il tipo di tono e il collegamento dei pin vengono scelti al
meglio solo tramite apposite prove, al fine di ottenere i risultati migliori con un determinato tipo
di sonda e in una particolare situazione del cavo.
Selezionare lo stile del report desiderato:
•
Formato
• Dimensione
• Include le misurazioni della lunghezza nei report, se necessario.
156840.02
Tutte le impostazioni e i risultati saranno cancellati. Prima di procedere
Tipo Cavo
Selezionare il numero di coppie e lo schema di colori:
• Se si seleziona 2-Coppia, il test dati sarà eseguito a 100 Mb/s.
• Se si seleziona 4-Coppia, il test dati sarà eseguito a 1 Gb/s.
Tipo schermatura
Selezionare il modo in cui la schermatura influisce sul test di
mappatura:
• UTP – Il test di mappatura viene superato solo se la schermatura del cavo
non è collegata.
• STP - Il test di mappatura viene superato solo se la schermatura del cavo
è collegata.
• UTP/STP – La schermatura non influisce sul risultato del test di mappatura.
Velocità nominale di propagazione (NVP)
Una misurazione precisa della lunghezza si basa sull'impostazione corretta
della velocità nominale di propagazione (NVP) per il cavo da testare.
Mostra una figura del cavo basata sul tipo di cavo selezionato.
o
PDF per report grafici che possono essere visualizzati o stampati con un
visualizzatore di PDF
o CSV per report modificabili che possono essere aperti in un foglio di calcolo
o FULL per includere tutti i dettagli (file di grandi dimensioni, richiede più tempo
per il caricamento)
o SOMMARIO (file di piccole dimensioni, richiede meno tempo per il caricamento)
Tutte le impostazioni e i risultati saranno cancellati.
