CONFIGURACIÓN

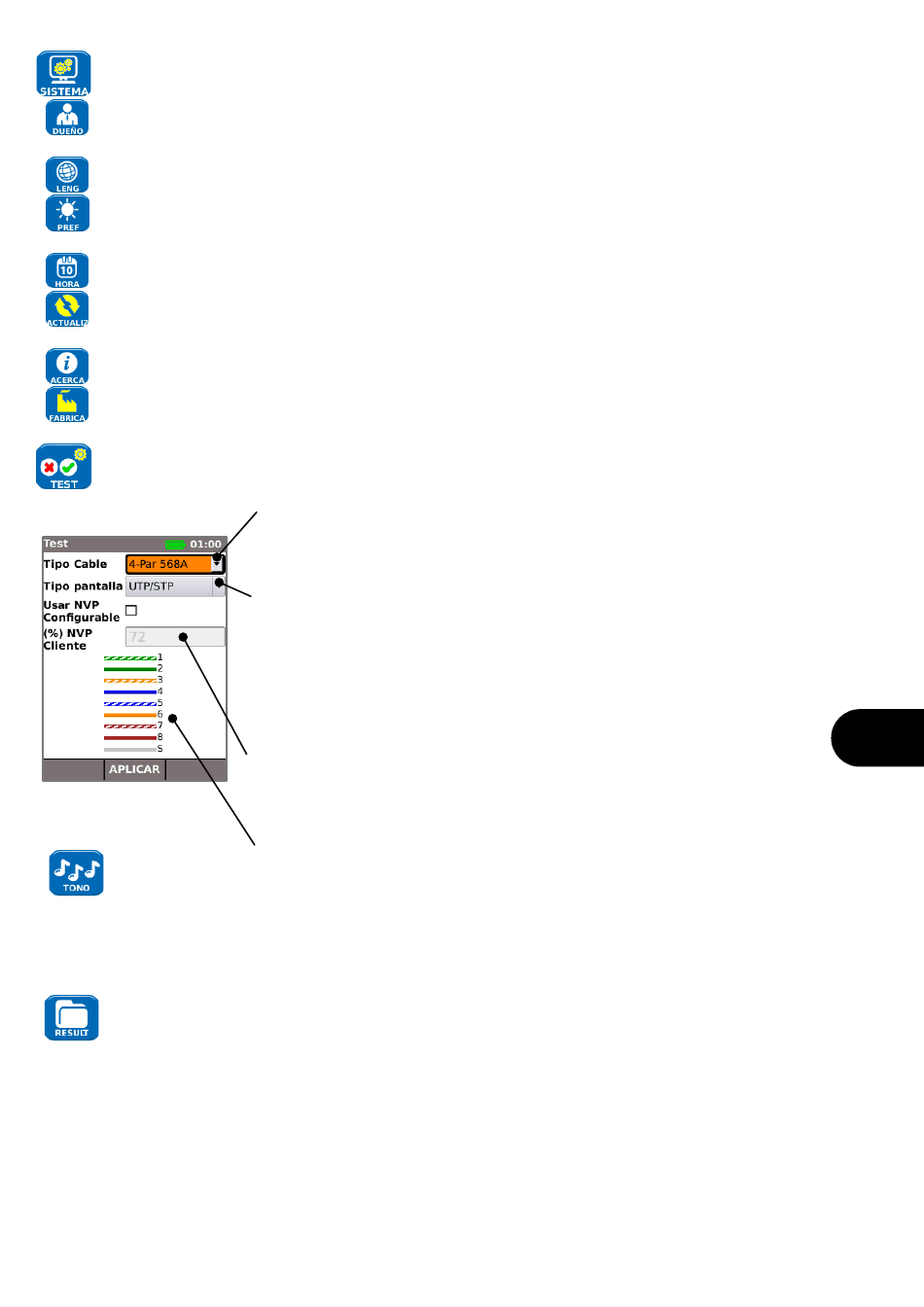

Seleccione SISTEMA para acceder a la configuración del sistema:
Seleccione esta opción para introducir los datos del técnico y de la empresa de modo que aparezcan
incluidos en los reportes.
Seleccione esta opción para configurar el idioma del menú.
Seleccione esta opción para configurar las preferencias de apagado automático, luz de fondo de la
pantalla, unidades de medida, y formato de fecha y hora.
Seleccione esta opción para configurar la hora y la fecha para que aparezcan incluidas en los reportes.
Seleccione esta opción para actualizar el software.
resultados guardados. Guarde primero los datos en una memoria USB.
Seleccione esta opción para ver la información del sistema.
Seleccione esta opción para restablecer la configuración de fábrica.
actual y todos los resultados guardados. Guarde primero los datos en una memoria USB.
Seleccione esta opción para establecer la configuración que se usará en los tests:
El SignalTEK CT puede usarse conjuntamente con una sonda de tono (comercializada por
IDEAL) para identificar y efectuar un trazado de los cables. El SignalTEK CT puede generar diferentes
tipos de tono según las distintas combinaciones de los pines. La mejor manera de elegir el tipo de
tono y la conexión de pin para obtener los mejores resultados con un determinado tipo de sonda y
una situación de cable particular es probar diferentes combinaciones.
Seleccione esta opción para elegir el estilo de reporte que desee:
• Formato
• Tamaño
• Incluye la longitud en los reportes, si se desea.
156840.02
Tipo de cable
Seleccione el número de pares y el esquema de colores:
• Si se selecciona 2-Par, el test de datos se ejecutará a 100Mb/s.
• Si se selecciona 4-Par, el test de datos se ejecutará a 1Gb/s.
Tipo de pantalla
Seleccione el modo en que la pantalla afectará al test de mapa de hilos:
• UTP – El test de mapa de hilos solo pasará si la pantalla del cable no está
conectada.
•
STP– El test de mapa de hilos solo pasará si la pantalla del cable está
conectada.
•
UTP/STP – La pantalla no afectará a los resultados en el test de
mapa de hilos.
Velocidad Nominal de Propagación (NVP)
Una medición precisa de la longitud dependerá de la configuración
correcta de la Velocidad Nominal de Propagación (NVP) del cable que
se va a comprobar.
Muestra una ilustración del cable según el tipo de cable seleccionado.
o PDF para generar reportes gráficos que puedan verse o imprimirse utilizando un
lector de PDF.
o
CSV para generar reportes editables que puedan abrirse con una hoja de cálculo.
o
COMPLETO para incluir todos los datos (archivo de mayor tamaño que tarda más
tiempo en cargarse).
o RESUMEN (archivo de menor tamaño que tarda menos tiempo en cargarse).
