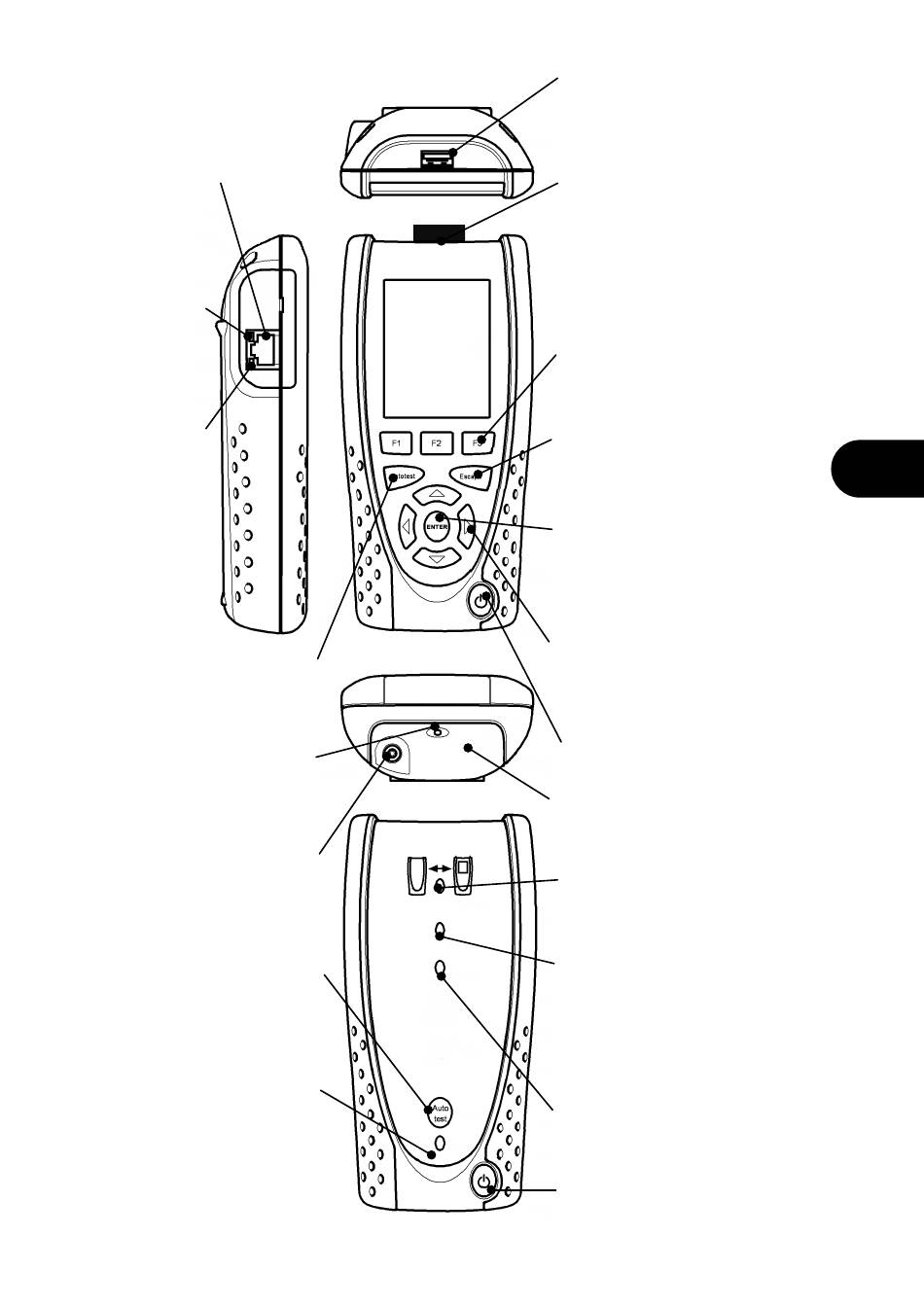

Kabelbuchse
Zum Anschließen
der Geräte an die
zu prüfenden
Kabel
LED Ethernet
Zeigt an, dass
Ethernet
angeschlossen
ist
LED Aktivität
Zeigt an, dass
Ethernet-
Datenaktivität
erfolgt
Autotest-Taste
Drücken, um den Autotest
vom Prüfgeräteende des
Kabels zu starten
LED Ladeanzeige
○ Ladevorgang abgeschlossen
(Blinken) Lädt nicht
DC-Eingang
Zum Anschließen von
Netzteil/Ladegerät
(12vDC 2,5A)
Autotest-Taste
Drücken, um den Autotest
vom Fernbedienungsende
des Kabels zu starten
LED Akkuladestatus
●
(Strom EIN) Akku
ausreichend aufgeladen
●
(Strom EIN)
Akkuladestand niedrig, aber
Betrieb möglich
○ Strom AUS
156840.02
Prüfgerät
●
Lädt
Endgerät
SignalTEK CT
USB-Anschluss
Zum Hochladen von
Ergebnissen und Herunterladen
von Nutzerlogo und Software-
Updates
Wi-Fi Adapter
Wi-Fi-Adapter verbindet sich mit
Smartphone-App.
Display
Zeigt Einstellungen und Ergebnisse
Funktionstasten
Drücken, um die im Displaybereich
über der Taste eingeblendete
Funktion auszuführen
Esc
Drücken, um zum vorherigen Display
zurückzukehren, ohne Änderungen zu
speichern
ENTER
Drücken, um die markierte
Displayfunktion auszuwählen
oder um Änderungen zu
bestätigen
Cursortasten
Drücken, um die markierte
Funktion oder Option zu ändern
Ein-/Aus-Taste
Schaltet das Prüfgerät EIN oder AUS
Akkumodul
(Es sind auch nicht wiederaufladbare
Batterien erhältlich)
LED - Link
Zeigt an, dass die Fernbedienung an
das Prüfgerät angeschlossen ist
LED Bestanden/fehlgeschlagen
(Pass/Fail)
Blinkt, wenn ein Test läuft. Zeigt nach
Abschluss des Tests das Ergebnis an:
● Bestanden (Pass)
● Fehlgeschlagen (Fail)
LED „Gespeichert"
Zeigt an, dass das Ergebnis im
Prüfgerät gespeichert wurde
Ein-/Aus-Taste
Schaltet das Prüfgerät EIN oder AUS
