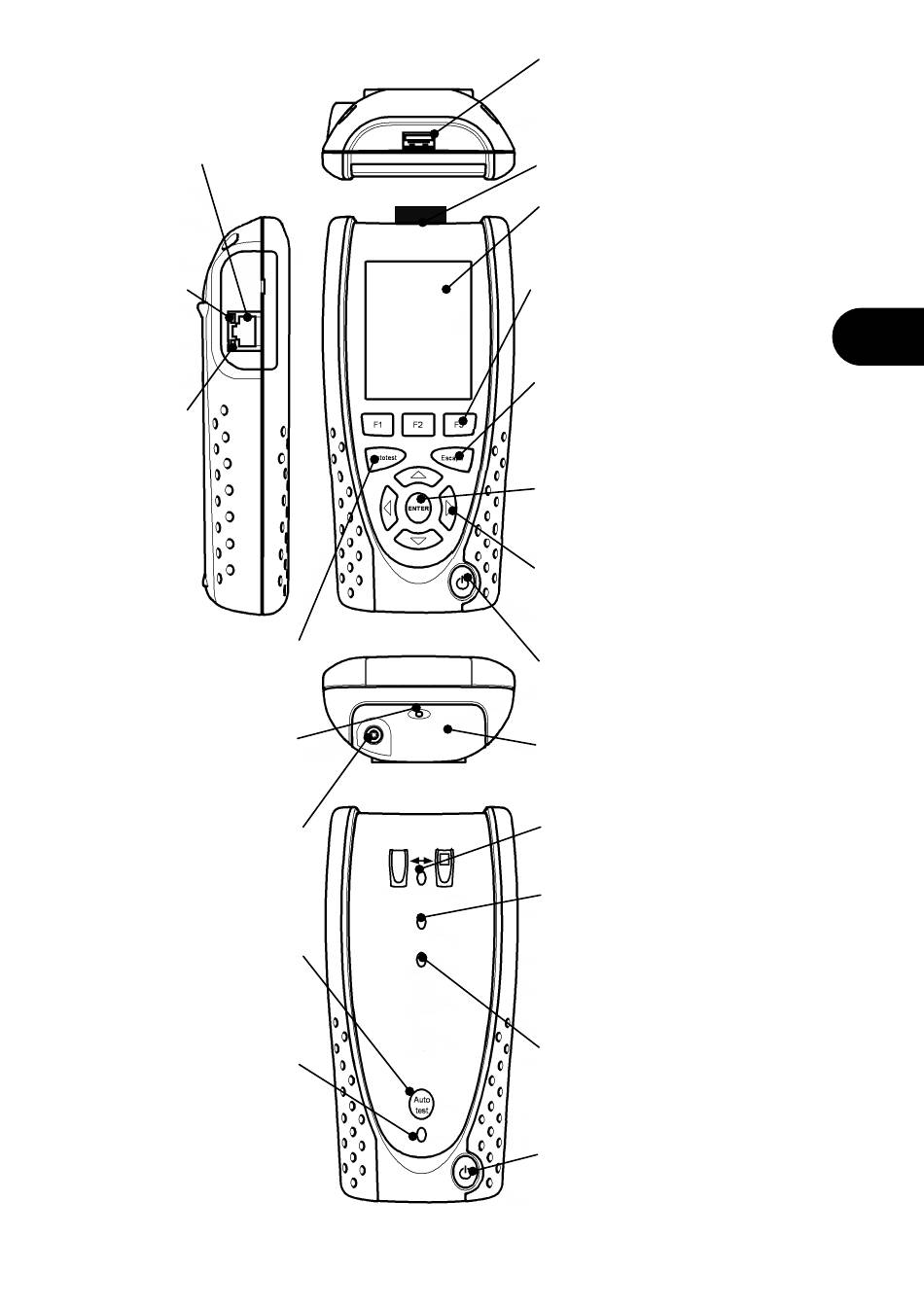

Prise de câble
Sert à connecter
les unités au
câble à tester
LED Ethernet
Indique
qu'Ethernet est
connecté
LED activité
Indique un
transfert de
données
Ethernet
Bouton Autotest
Appuyez pour démarrer
l'Autotest à partir de
l'extrémité testeur du câble
Voyant de charge LED :
● Charge en cours
○ Charge terminée
(Clignotement) Pas de charge
Sert à raccorder
l'alimentation /
(12vDC 2,5A)
Bouton Autotest
Appuyez pour démarrer
l'Autotest à partir de
l'extrémité unité distante
Voyant de charge de batterie :
● (Alimentation branchée ON)
Charge de batterie suffisante
pour utilisation
● (Alimentation branchée ON)
Charge de batterie faible, mais
cependant opérationnelle
○ Alimentation coupée (OFF)
156840.02
Entrée DC
Unité Distante
chargeur
du câble
Prise USB
Sert à charger les résultats et à
télécharger le logo utilisateur et
les mises à niveau du logiciel
Adaptateur Wi-Fi
L'adaptateur Wi-Fi connecte à
l'application du Smartphone.
Ecran
Affiche les paramètres et les
Testeur
résultats
Boutons de fonction
Appuyez sur ces boutons pour
activer la fonction affichée dans la
zone de l'écran au-dessus du bouton
Bouton Escape (changement
de code)
Appuyez sur ce bouton pour
revenir à l'écran précédent sans
sauvegarder les changements
Bouton ENTER
Appuyez sur ce bouton pour sélectionner
la fonction actuellement en surbrillance sur
l'écran ou pour confirmer les changements
Boutons fléchés
Appuyez sur ces boutons pour changer
la fonction ou l'option en surbrillance sur
l'écran
Bouton d'alimentation
Appuyez sur ce bouton pour allumer ou
éteindre le testeur (ON/OFF)
Module batterie rechargeable
(Des blocs piles de secours sont
aussi disponibles)
Voyant LED de liaison
Indique que l'unité distante est
connectée au testeur
Voyant LED OK/Echec
Clignote pour indiquer qu'un test est
en cours. A la fin du test, indique le
résultat :
● Test OK
●
Echec test
Voyant LED sauvegardé
Indique que le résultat a été
sauvegardé dans le testeur
Bouton d'alimentation
Appuyez sur ce bouton pour
allumer ou éteindre l'unité
distante (ON/OFF)
