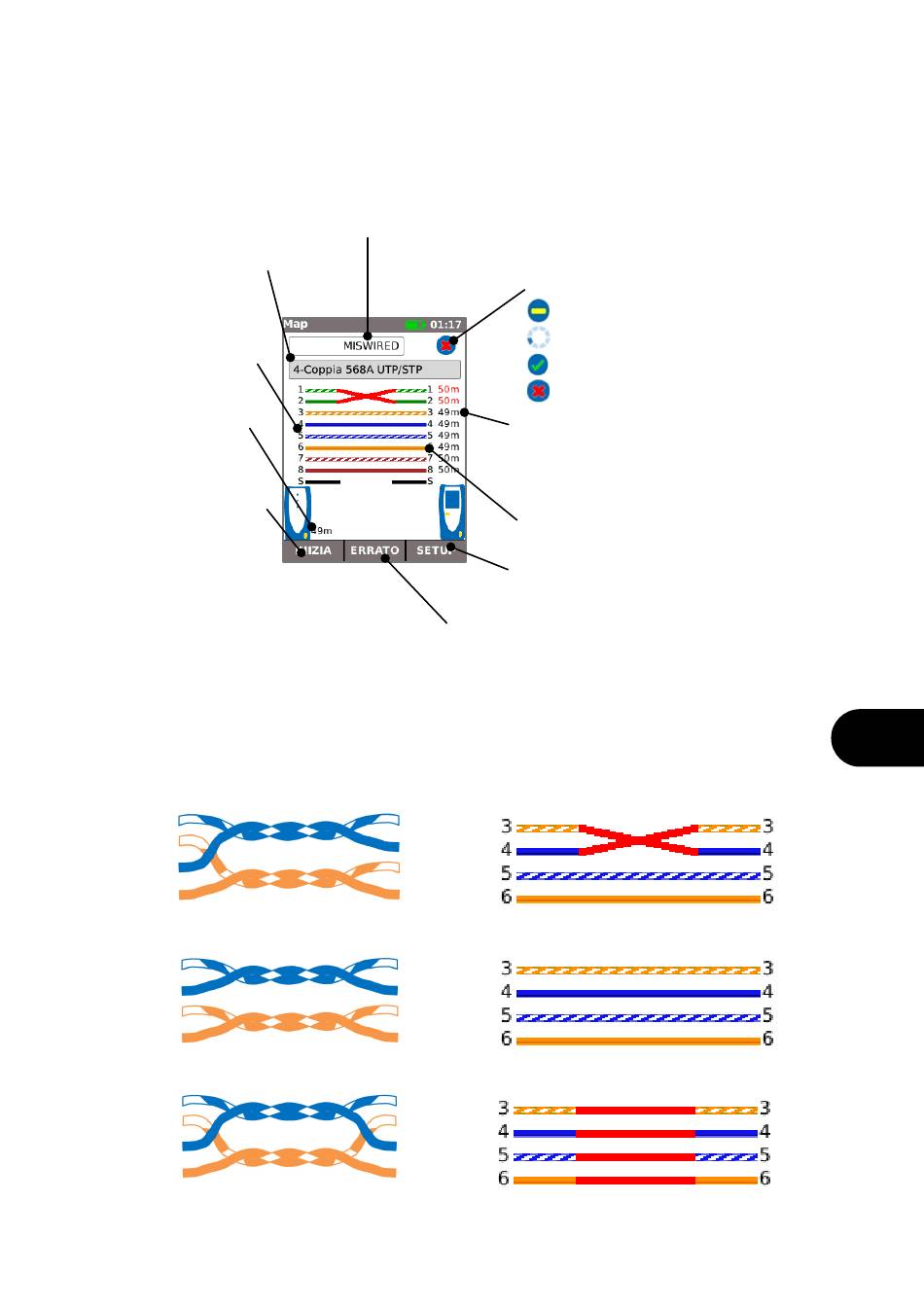

SCHERMATA TEST MAPPATURA
Se si necessita di maggiori dettagli sul test di mappatura, è possibile visualizzare la schermata
Mappatura evidenziando l'icona Test mappatura nella schermata principale e premendo Enter.
Sommario
Mostra lo stato o il risultato del test. In questo esempio i pin 1 e 2 sono invertiti, con un conseguente
errore nel cablaggio. Lo standard Ethernet non giudica grave questo difetto, quindi in tal caso il test
dati viene superato. Questo è il motivo per cui è importante eseguire sia il test dati che il test di
mappatura al fine di verificare che il cavo soddisfi tutti gli standard di qualità necessari.
Tipo Cavo
Mostra i tipi di cavi
selezionati in SETUP.
Numeri pin unità remota
Mostra la lunghezza
totale del cavo.
Premere F1 (INIZIA) per
eseguire il test di
mappatura per la
risoluzione dei problemi (i
risultati non potranno
essere salvati.)
Una coppia splittata è un errore di cablaggio secondo cui ogni pin è collegato al pin corrispondente
all'estremità opposta del cavo, ma le coppie di pin sono collegate tramite fili di doppini diversi. Le coppie
splittate possono causare diafonia ed errori di dati, ma non sono rilevate come guasti da semplici
dispositivi di mappatura. La funzione di mappatura avanzata di SignalTEK CT è in grado di rilevare coppie
splittate che altri dispositivi non riescono a individuare. Le coppie splittate possono iniziare con un
semplice errore di cablaggio. Nell'esempio seguente, i pin 3 e 4 sono invertiti a un'estremità del cavo:
5

4
3
6
Se l'errore viene riparato all'estremità del cavo dove è localizzato il guasto, quest'ultimo viene
eliminato:
5

4
3
6
Se l'errore viene riparato all'estremità del cavo errata, la continuità end-to-end viene
corretta, ma si forma una coppia splittata:
5

4
3
6
Questo cavo potrebbe provocare errori nei dati Ethernet e in tal caso non supera il test
dati SignalTEK CT.
156840.02
Stato test:
Pronto per il test
Test in corso
Test passato
Test fallito
Mostra la lunghezza di ogni coppia
(alcune coppie possono essere più
lunghe dell'intero cavo a causa della
struttura del cavo stesso).
Numeri pin unità di test
Premere F3 (SETUP) per
configurare le impostazioni di test.
Premere F2 (ERRATO) per visualizzare i
dettagli del guasto.
5

4
3
6
5

4
3
6
5

4
3
6
SignalTEK CT
Es
