REPORTES
Los reportes son muy importantes porque son una prueba documental de que los cables comprobados
son aptos para su uso y, además, especifican la longitud del cable instalado. Para seleccionar el estilo de
reporte deseado, presione F3 (CONFIG) en la pantalla de INICIO y, a continuación, seleccione REPORT.
Para incluir su propio logo en los reportes en formato PDF, seleccione F3
(CONFIG) / SISTEMA / DUEÑO / F1 (LOGO) en la pantalla de INICIO. Introduzca
una memoria USB que contenga la imagen con el nombre logo.png y un tamaño
máximo de 250 x 160 píxeles.

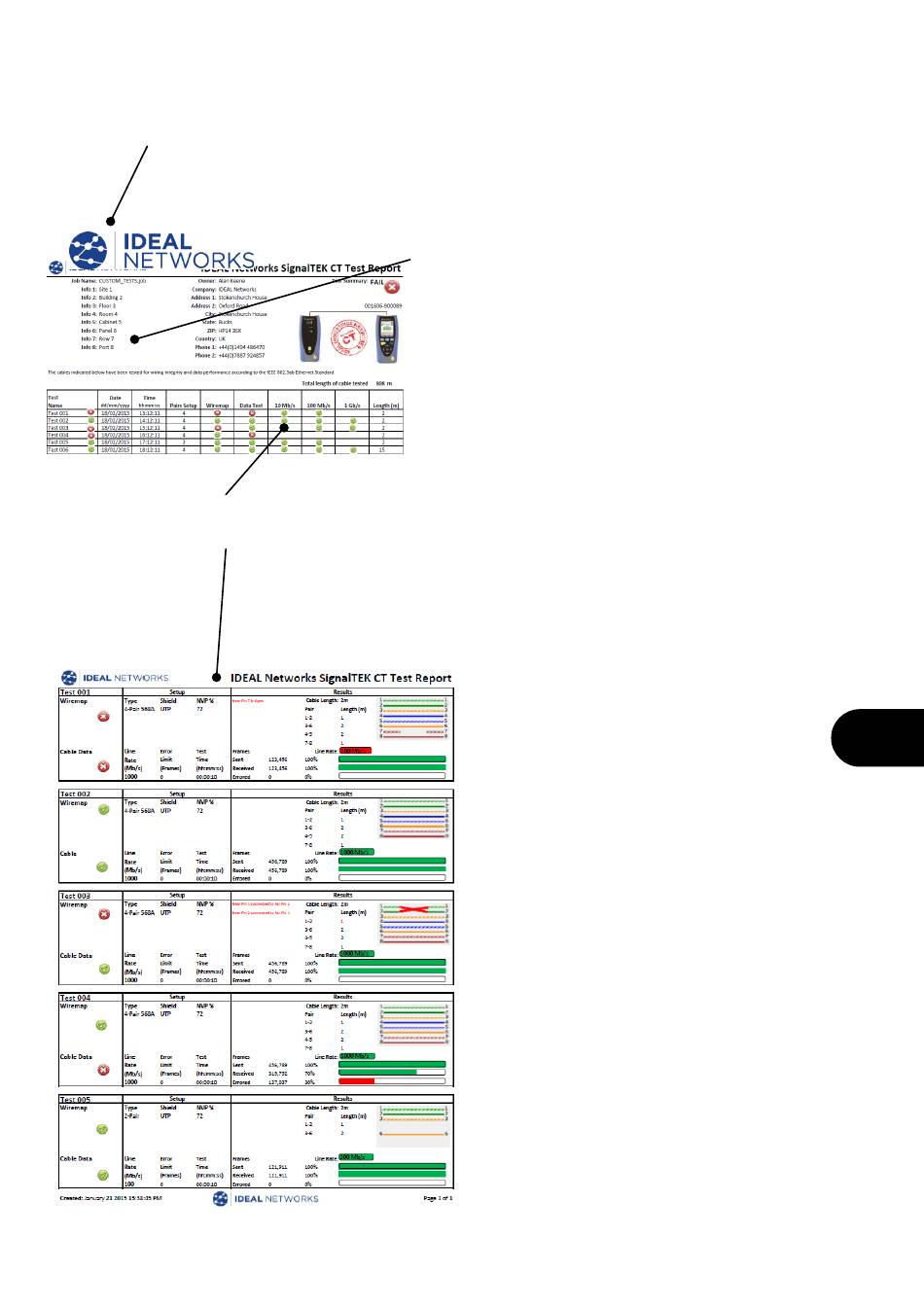

Hay 3 informes disponibles:
• El Informe resumen presenta un listado
con todas las pruebas de un trabajo.
• El Informe conciso presenta un listado
con los detalles de cada prueba.
• El Informe completo combina el Informe
resumen y el Informe conciso en un único
documento.
156840.02
Para incluir sus datos en los reportes,
seleccione F3 (CONFIG) / SISTEMA / DUEÑO
en la página de INICIO.
Para incluir la información del trabajo en los reportes,
seleccione F1 (TRABAJOS) / F1 (EDITAR) o F2
(OPCIONES) / NUEVO en la pantalla de INICIO.
La prueba0001 se ha efectuado con un cable
UTP 568B de 4 pares de 2 metros. No ha
superado la prueba de mapeado debido a que
no se encuentra el pin 7 y tampoco la prueba de
datos porque no es compatible con 1 Gbit/s. Sin
embargo, sí que es compatible con 10 Mb/s y
100 Mb/s.
La prueba0002 se ha efectuado con un cable
de 4 pares de 2 metros. Ha superado tanto la
prueba de mapeado como la de datos, y es
compatible con 10 Mb/s, 100 Mb/s y 1 Gbit/s
La prueba0003 se ha efectuado con un cable
UTP 568A de 4 pares de 2 metros con los pines
1 y 2 invertidos. No ha superado la prueba de
mapeado pero sí la prueba de datos. Como el
fallo en la prueba de mapeado no es
importante, es compatible con 10 Mb/s,
100 Mb/s y 1 Gb/s.
La prueba0004 se ha efectuado con un cable
UTP 568A de 4 pares de 2 metros. Ha superado
la prueba de mapeado pero no la prueba de
datos, debido a que se han detectado errores en
la conexión Ethernet. No será compatible con
1 Gb/s. Puede que sea compatible con 10 Mb/s o
100 Mb/s pero no se puede garantizar.
La prueba0005 se ha efectuado con un cable
UTP 568A de 2 pares de 2 metros. Ha
superado tanto la prueba de mapeado como la
de datos. Será compatible con 10 Mb/s y
100 Mb/s
