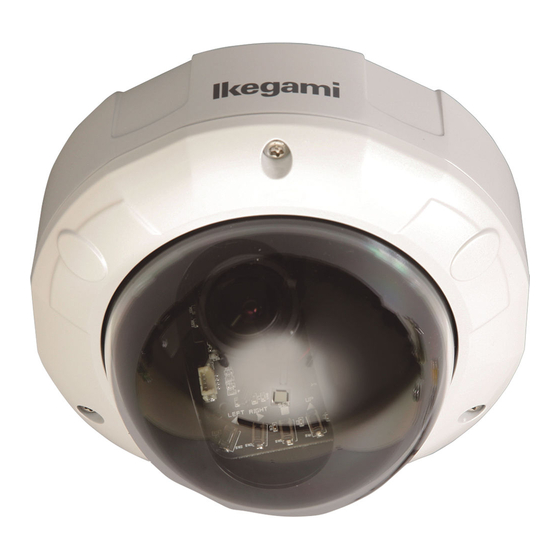

Ikegami ISD-A35S Instruction Manual

Color camera

Hide thumbs

page of 50

/ 50
Bookmarks

Available languages

Quick Links

Download this manual

INSTRUCTION MANUAL

Available from A1 Security Cameras

www.a1securitycameras.com email: sales@a1securitycameras.com

Color Camera

MODEL

ISD-A35S

OUTDOOR USE WARNING

WARNING – TO PREVENT FIRE OR

ELECTRIC SHOCK, DO NOT EXPOSE

THIS APPLIANCE TO RAIN OR

MOISTURE.

The apparatus shall not be exposed to

dripping or splashing and that no

objects filled with liquids, such as

vases, shall be placed on the

apparatus.

Ikegami Tsushinki Co., Ltd.

Need help?

Do you have a question about the ISD-A35S and is the answer not in the manual?

Questions and answers

Summary of Contents for Ikegami ISD-A35S

Page 1 THIS APPLIANCE TO RAIN OR MOISTURE. The apparatus shall not be exposed to dripping or splashing and that no objects filled with liquids, such as vases, shall be placed on the apparatus. Ikegami Tsushinki Co., Ltd. Available from A1 Security Cameras www.a1securitycameras.com email: sales@a1securitycameras.com...
Page 2 Thank you for choosing this Ikegami Hyper Wide Dynamic DPS Dome Camera. Please read this Instruction Manual carefully to keep your Ikegami camera at peak performance for longer service period. This DPS camera is equipped with 1/3.2” DPS CMOS sensor, which has an...
Page 3 The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance. NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules.
Page 4 IMPORTANT SAFETY INSTRUCTIONS 1) Read these instructions. 2) Keep these instructions. 3) Heed all warnings. 4) Follow all instructions. 5) Do not use this apparatus near water. 6) Clean only with a dry cloth. 7) Do not block any of the ventilation openings. Install in accordance with the manufacturer's instructions.
Page 5 14) Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as power supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.
Page 6 1. Handling Precautions • Do not use the camera where the ambient temperature drops below -10°C or rises above +50°C. The images and component parts may be adversely affected or the camera may not function correctly. • Do not open the case of the camera, unless it is absolutely necessary for setup or installation because there are precision electrical and electronic components inside and accident may result.
Page 7 3. Features (1) All-in-One Ergonomic Vandal Resistant Dome camera This dome camera comes equipped with a strong poly-carbonate clear dome with a sturdy aluminium plinth of IP66 class Vandal resistant performance. (2) Integrated unit with triaxial adjustment varifocal lens in a single unit This is an integrated type design featuring a varifocal lens.
Page 8 4. Camera Installation 4-1. Pre-work before installation 83.5 Make holes for Size of hole for cables and to fix a cables on the ceiling ø50 - ø60 camera. For the hole for cable, a diameter of the opening should be at least 50mm to Holes for camera 60mm.
Page 9 5. Name of each section and its function ⑤ ③ ① ② ④ ⑦ ⑨ ⑥ ⑧ ⑩ Available from A1 Security Cameras www.a1securitycameras.com email: sales@a1securitycameras.com...
Page 10 ① Camera fixing screws (base rotation) These are screws to lock the camera in the desired rotation position. Fix these screws after setting the viewing position. ② Lens fixing screws (elevation) These are screws to fix the camera in the desired elevation position. Fix these screws after setting the viewing position.
Page 11 6. Connections Be sure not to apply power before making connections. 6-1. Power cable Use DC12V (10.5V to 15V), or AC24V (± 10%) in both 60Hz and 50Hz. * This installation should be made by a qualified service person and should conform to all local codes.
Page 12 Angle and Lens adjustment 7-1. Angle adjustment Before doing this, the dome cover has to be removed. ● Remove the dome cover This is done by loosening the three fixing screws of the dome cover, by the supplied L-form wrench. Note: When imaging in a horizontal direction, the black section of the dome cover may be imaged so that part of the image is missing.
Page 13 8. Operating Procedure 8-1. User Setup This dome camera is provided with user setup function for picture quality, and camera ID. The setup menu is a tree type on-screen-display. When installing the camera it is possible to set up the various functions. 8-2.
Page 14 8-3-1. SETUP MENU 1/2 * The setting is not saved unless the menu is finished from EXIT. ＳＥＴＵＰＭＥＮＵＤＡＹ／ＮＩＧＨＴＡＵＴＯ ↵ ＳＨＵＴＴＥＲ／ＡＧＣＡＵＴＯ ↵ ＷＤＲ／ＡＴＲＷＤＲ ↵ ＢＡＣＫＬＩＧＨＴＯＦＦＷＨＩＴＥＢＡＬＡＴＷ ↵ ＬＥＮＳＤＣ ↵ ＣＡＭＥＲＡＲＥＳＥＴＹＥＳ ↵ ＮＥＸＴ ↵ ＥＸＩＴ ...
Page 15 (2) SHUTTER/AGC It selects a shutter speed and a gain mode. ① AUTO It automatically adjust the sensitivity. ＡＵＴＯＳＥＴＵＰ Pressing the E button here opens ＨＩＧＨＬＵＭＩＮＡＮＣＥ the right-side window. ＭＯＤＥＳＨＵＴ+ＤＣＩＲＩＳ・ MODE ＡＥＬＥＶＥＬ０５０ Setting whether the video level ＬＯＷＬＵＭＩＮＡＮＣＥＡＧＣ ...
Page 16 ① HLC It is a function to increase the visibility of the surrounding area by using a mask when a light source exists in the video. ② BLC It is a blacklight correcting function. (5) WHITE BAL ＷＨＩＴＥＢＡＬ Setting a white balance is available. ① ATW ＥＮＶＩＲＯＮＭＥＮＴ ...
Page 17 ・ MODE Selecting either one of automatic control, open, or close is available for diaphragm. ・ SPEED This is a setting available only when the MODE is automatic control. Changing the opening/closing speed of diaphragm is available. (7) CAMERA RESET It returns the setup contents to the default setting before shipping from the factory.
Page 18 8-3-2. SETUP MENU 2/2 * The setting is not saved unless the menu is finished from EXIT. ＳＥＴＵＰＭＥＮＵＰＩＣＴＡＤＪＵＳＴ ↵ ＤＮＲ ↵ ＤＥＦＯＧＯＦＦＣＡＭＥＲＡＩＤＯＦＦＰＲＩＶＡＣＹＯＦＦＢＡＣＫ ↵ ＥＸＩＴ ↵ (1) PICT ADJUST Video inversion and adjustments of brightness, contrast, sharpness, hue, and intensity are available.
Page 19 (3) DEFOG It is used when the entire video looks foggy. The LEVEL consists of LOW, MID, HIGH. Select one according to the situation. (4) CAMERA ID The screen can display 26 characters x 2 lines. ① OFF ＣＡＭＥＲＡＩＤ ② ON ＡＢＣＤＥＦＧＨＩＪＫＬＭＮＯＰＱＲＳＴＵＶ ●...
Page 20 ⑤ RIGHT It decides the right side position of the privacy mask area. ⑥ COLOR Changing the mask color is available. ⑦ TRANSP It decides the shades of the mask color. ⑧ MOSAIC It selects whether or not to apply mosaic process within the mask area.
Page 21 A warranty accompanies this product. Read and fill out the warranty card that you have received at your dealer. Keep this card in a safe place. ● Please consult Ikegami Electronics (U.S.A.) Inc. or Ikegami Electronics (Europe) GmbH or your dealer for full warranty information. Your dealer will repair or replace free of charge within the warranty period according to the warranty coverage.
Page 22 10. Specifications (1) Image Sensor: 1/3.2-inch DPS CMOS sensor (2) Pixel Number: Approx. 1,230,000 pixels, 1280(H)×960(V) (3) Scanning system: 525 TV lines / 59.94Hz, 2 : 1 interlace (4) Sync system: Internal synchronization (Crystal-lock) (5) Video output: 1.0Vp-p/75 ohms MON.OUT 1.0Vp-p/75 ohms (6) Day/Night switching: True Day/Night (7) Resolution:...
Page 23 (22) Dome cover: Vandal Resistance type (23) Size (Diameter & Height): ø142.8mm x 103.5mm (excluding protrusions) (24) Weight: Approx. 990 g (25) Input/output connectors: • VIDEO OUT: BNC • Power input: open-ended wires • MON.OUT Connector output (26) Supplied accessories: Instruction Manual: Screw: MON.OUT output harness:...
Page 24 útiles en una forma de domo elegante que permiten utilizar la cámara de muy diversas formas y con muchas aplicaciones diferentes. Este producto de Ikegami se fabrica con componentes que respetan el medio ambiente, basándose en nuestra política corporativa y de responsabilidad social que contribuye a la solución medioambiental global para la conservación de la...
Page 25 El signo de exclamación dentro de un triángulo equilátero tiene la finalidad de avisar al usuario de la presencia de instrucciones de funcionamiento y mantenimiento (reparaciones) importantes en los manuales que acompañan al aparato. NOTA: Este equipo ha sido probado y ha demostrado cumplir con los límites establecidos para los dispositivos digitales de la clase A, en conformidad con el apartado 15 de los Reglamentos de la FCC.
Page 26 INSTRUCCIONES IMPORTANTES DE SEGURIDAD 1) Lea estas instrucciones. 2) Conserve estas instrucciones. 3) Preste atención a todas las advertencias. 4) Siga todas las instrucciones. 5) No utilice este aparato cerca de agua. 6) Limpie solamente con un paño seco. 7) No bloquee ninguna de las aberturas de ventilación. Instale de acuerdo con las instrucciones del fabricante.
Page 27 14) Solicite cualquier reparación a personal de servicio cualificado. La reparación se requerirá cuando el aparato se haya dañado de alguna forma, por ejemplo, cuando se haya dañado el cable o el enchufe de alimentación, se haya vertido líquido o hayan entrado objetos dentro del aparato, cuando el aparato haya estado expuesto a la lluvia o la humedad, cuando no funcione normalmente, o cuando haya caído.
Page 28 1. Precauciones de manejo • No utilice la cámara donde la temperatura ambiental sea inferior a -10°C o superior a +50°C. Las imágenes y las piezas componentes podrían ser afectadas o la cámara podría funcionar mal. • No abra la caja de la cámara a menos que sea absolutamente necesario para su preparación o instalación, porque en su interior hay componentes eléctricos y electrónicos de precisión y podría producirse un accidente.
Page 29 3. Características (1) Cámara de domo todo en una, ergonómica y resistente al vandalismo Esta cámara de domo está equipada con un domo transparente y fuerte de policarbonato, con un plinto de aluminio fuerte de clase IP66 altamente resistente al vandalismo. (2) Unidad integrada con objetivo de variación focal de ajuste triaxial en una sola unidad Éste es un diseño de tipo integrado que se caracteriza por un objetivo...
Page 30 4. Instalación de la cámara 4-1. Trabajo anterior a la instalación 83.5 Haga agujeros para Tamaño del orificio para cables los cables y para fijar en el techo una cámara. ø50 - ø60 Para el agujero de los cables, el diámetro de la abertura deberá...
Page 31 5. Nombre de cada sección y su función ⑤ ③ ① ② ④ ⑦ ⑨ ⑥ ⑧ ⑩ Available from A1 Security Cameras www.a1securitycameras.com email: sales@a1securitycameras.com...
Page 32 ① Tornillos de fijación de la cámara (rotación de la base) Éstos son tornillos que bloquean la cámara en la posición de rotación deseada. Fije estos tornillos después de establecer la posición de visión. ② Tornillos de fijación del objetivo (elevación) Éstos son tornillos que bloquean la cámara en la posición de elevación deseada.
Page 33 6. Conexión Asegúrese de no encender la cámara hasta después de finalizar todas las conexiones. 6-1. Cable de alimentación Utilice 12 V CC (10,5 V a 15 V) o 24 V CA (±10%) con frecuencia de 60 Hz y 50 Hz. * Esta instalación deberá...
Page 34 Ajuste de ángulo y objetivo 7-1. Ajuste de ángulo Antes de hacer esto, la cubierta de domo tendrá que quitarse. ● Esto se hace aflojando los tres tornillos de fijación del cubierta de domo con la llave en forma de L suministrada.
Page 35 8. Procedimiento de operación 8-1. Configuración del usuario Esta cámara de domo está provista con una función de configuración del usuario para ajustar la calidad de la imagen, puesta de la identificación de la cámara. El menú de configuración es una visualización en pantalla en forma de árbol.
Page 36 8-3-1. 8SETUP MENU 1/2 * El ajuste no se guardará a menos que se finalicee el menú desde EXIT. ＳＥＴＵＰＭＥＮＵＤＡＹ／ＮＩＧＨＴＡＵＴＯ ↵ ＳＨＵＴＴＥＲ／ＡＧＣＡＵＴＯ ↵ ＷＤＲ／ＡＴＲＷＤＲ ↵ ＢＡＣＫＬＩＧＨＴＯＦＦＷＨＩＴＥＢＡＬＡＴＷ ↵ ＬＥＮＳＤＣ ↵ ＣＡＭＥＲＡＲＥＳＥＴＹＥＳ ↵ ＮＥＸＴ ...
Page 37 (2) SHUTTER/AGC Selecciona una velocidad de obturación y un modo de ganancia. ① AUTO Ajusta automáticamente la ＡＵＴＯＳＥＴＵＰ sensibilidad. Al pulsar aquí el botón ＨＩＧＨＬＵＭＩＮＡＮＣＥ E se abrirá la ventana de la derecha, ＭＯＤＥＳＨＵＴ+ＤＣＩＲＩＳ・ MODE ＡＥＬＥＶＥＬ０５０ Se puede establecer si el ajuste de ＬＯＷＬＵＭＩＮＡＮＣＥ...
Page 38 (4) BACKLIGHT Se pueden ajustar las funciones de corrección de contraluz y de corrección de fuente de luz. ① HLC Es una función para aumentar la visibilidad de la zona circundante mediante la utilización de una máscara cuando exista una fuente de luz en el vídeo.
Page 39 ⑥ PUSH LOCK Ajuste el balance del blanco del motivo que esté captando. Si la fuente de luz cambia después de este ajuste, puede producirse una desviación de color. (6) LENS Se puede ajustar de acuerdo con el objetivo instalado. ① DC Utilícelo en cado de un objetivo de iris DC.
Page 40 8-3-2. SETUP MENU 2/2 * El ajuste no se guardará a menos que se finalicee el menú desde EXIT. ＳＥＴＵＰＭＥＮＵＰＩＣＴＡＤＪＵＳＴ ↵ ＤＮＲ ↵ ＤＥＦＯＧＯＦＦＣＡＭＥＲＡＩＤＯＦＦＰＲＩＶＡＣＹＯＦＦＢＡＣＫ ↵ ＥＸＩＴ ↵ (1) PICT ADJUST Se puede invertir el vídeo y realizar ajustes de brillo, contraste, nitidez, matiz, e intensidad.
Page 41 ③ C LEVEL Decide la intensidad de reducción de ruido. (3) DEFOG Se utiliza cuando todo el vídeo se ve nebuloso. LEVEL (nivel) consta de LOW (bajo), MID (medio), HIGH (alto). Seleccione uno de acuerdo con la situación. (4) CAMERA ID La pantalla puede visualizar 26 caracteres x 2 líneas.
Page 42 ② TOP Decide la posición superior del área de la máscara de privacidad. ③ BOTTOM Decide la posición inferior del área de la máscara de privacidad. ④ LEFT Decide la posición izquierda del área de la máscara de privacidad. ⑤ RIGHT Decide la posición derecha del área de la máscara de privacidad. ⑥ COLOR Se puede cambiar el color de la máscara.
Page 43 ● Consulte a Ikegami Electronics (U.S.A.) Inc., a Ikegami Electronics (Europe) GmbH o a su concesionario para obtener una información completa de la garantía. Su concesionario reparará o reemplazará el producto libre de todo gasto siempre que no haya vencido el periodo de la garantía y se cumplan con todas las condiciones de la misma.
Page 44 10. Especificaciones (1) Sensor de imagen: Sensor CMOS DPS de 1/3.2 de pulgada (2) Número de píxeles: Aproximadamente 1,230,000 píxeles, 1280(H)×960(V) (3) Sistema de exploración: 525 líneas de TV, 59,94 Hz, entrelazado 2:1 (4) Sistema de sincronización: Sincronización interna (Con oscilador de cristal) (5) Salida de vídeo: 1,0Vp-p/75ohmios...
Page 45 relativa de funcionamiento: -10 a +50°C, 30% a 90% de humedad relative (sin condensación) (22) Cubierta de domo: Tipo resistente al vandalismo (23) Tamaño (Diámetro y altura): 142,8 mm de diámetro x 103,5 mm (excluyendo partes salientes) (24) Weight: Aproximadamente 990 g (25) Conectores de entrada/salida: •...
Page 46 11. External Appearance φ 142.8 83.5 Available from A1 Security Cameras www.a1securitycameras.com email: sales@a1securitycameras.com...
Page 47 Available from A1 Security Cameras www.a1securitycameras.com email: sales@a1securitycameras.com...
Page 48 12. Setup Flow Chart Available from A1 Security Cameras www.a1securitycameras.com email: sales@a1securitycameras.com...
Page 49 Available from A1 Security Cameras www.a1securitycameras.com email: sales@a1securitycameras.com...
Page 50 300 Route 17 South, Mahwah, NJ 07430, U.S.A. Phone: (201) 368-9171, FAX (201) 569-1626 www.Ikegami.com ■ Ikegami Electronics (Europe) GmbH Ikegami Strasse 1, D-41460 Neuss, Germany Phone : 02131-123-0, FAX 02131-102820 www.Ikegami.de ■ Ikegami Electronics U.K. Office: Unit E1, Cologne Court, Brooklands Close, Windmill Road, Sunbury-on-Thames, Middlesex, TW16 7EB, U.K.
