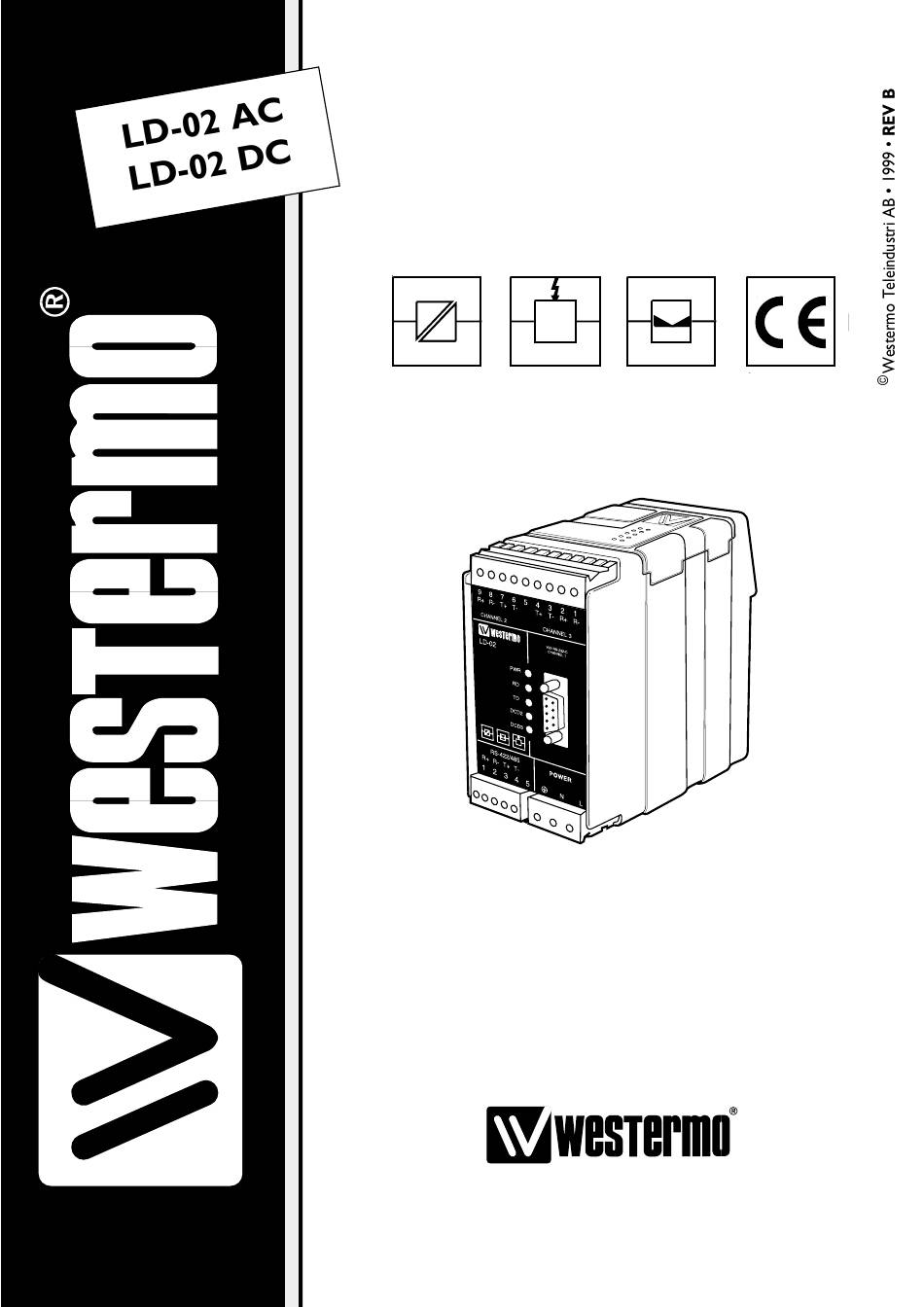

- Page 1 INSTALLATIONSANVISNING INSTALLATION MANUAL INSTALLATIONS ANLEITUNG 6156-2002 Galvanic Transient Balanced Isolation Protection Transmission Approved Linjedelare Line split unit Leitungsteiler www.westermosales.com...
- Page 2 Specifikationer LD-02 DC* Inspänningsområde 12-36V DC Effektförbrukning Max 3W Isolationsspänning 500V Säkring F1 1,6A snabb . 2 x. 8 mm * I övrigt gäller LD-02 AC specifikationerna ** För andra matningspänningar kontakta Westermo Gross Automation (877) 268-3700 · www.westermosales.com · sales@grossautomation.com 6156-2002...
- Page 3 Funktionsbeskrivning LD-02 LD-02 är först och främst en linjedelare med följande gränssnitt. Westermos 10 mA balanserade strömslinga W1, RS-232 och RS-485/422. De sistnämnda gränssnitten är parallellkopplade och kan därför inte användas samtidigt. LD-02 fungerar även utmärkt som omvandlare W1 – RS232 eller W1 – RS485/422 med fullständig galvanisk isolation mellan gränssnitten.
- Page 4 Switchinställningar Terminering med fail-safe Hastighet Val av Vänd tid Terminering 4-tråd (RS-422) hastighet (max) 1 2 3 4 3,33 ms 1 2 3 4 5 6 7 8 9 Terminering 2-tråd (RS-485) 1 2 3 4 1,67 ms 1 2 3 4 5 6 7 8 9 Ingen terminering 1 2 3 4 1200...
- Page 5 Sändare Mottagare Mottagare B/B’ B/B’ S kärm 1) Skärm 1) 1) Om skärmad kabel används, skall skärmen endast anslutas i ena änden för att undvika jordströmmar Matninganslutning LD-02 AC Matninganslutning LD-02 DC 3-polig skruvplint 2-polig skruvplint Ansl. Spänningsanslutning Ansl. Spänningsanslutning 115*/230V -Spänning...
- Page 6 Överföringsavstånd (10mA balanserad strömslinga W1) Överföringshastighet bit/s Kabel 1200 2400 4800 9600 19200 38400 42pF/m 0,3mm 18000m 12000m 8000m 5000m 2500m 1000m 500m Tips Multidroppkanal 1 är DCE (Data Communication Equipment), vilket är det vanliga i kommunikationsutrustning, t.ex. modem. Andra utrustningar kan vara av typ DTE (Data Terminal Equipment), t.ex.
- Page 7 NOTERINGAR ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................6156-2002 Gross Automation (877) 268-3700 · www.westermosales.com · sales@grossautomation.com...
- Page 8 Power consumtion Isolation 500V Fuse F1 1.6A fast acting . 2 x. 8 i n. * All other specifications according to LD-02 AC ** For other power supply voltages contact Westermo Gross Automation (877) 268-3700 · www.westermosales.com · sales@grossautomation.com 6156-2002...
-
Page 9: Switch Settings
Description LD-02 The LD-02 is primarily designed to be used as a line splitter but it can also be used as an interface converter between Westermo’s 10 mA balanced current loop (W1) and RS-232 or RS-422/485. The LD-02 line splitter has four channels where channel no 1 is RS-232, channel 2 and 3 are W1 and Channel 4 is RS-422/485. - Page 10 Switch settings Termination with fail-safe Speed Selection Turn around Termination 4-wire (RS-422) of speed time (max) 1 2 3 4 3.33 ms 1 2 3 4 5 6 7 8 9 Termination 2-wire (RS-485) 1 2 3 4 1.67 ms 1 2 3 4 5 6 7 8 9 No termination 1 2 3 4...
- Page 11 B/B’ B/B’ S hield 1) Shield 1) 1) If shielded cable is used, connect the shield only at one end to avoid ground loop currents. Power connection LD-02 AC Power connection LD-02 DC 3 position screw-terminal 2 position screw-terminal Connection...
- Page 12 Transmission range (10mA balanced current loop W1) Transmission data rate bit/s Cable 1200 2400 4800 9600 19200 38400 42pF/m 0,3mm 18000m 12000m 8000m 5000m 2500m 1000m 500m Hints The drop channels (no. 1 and 4) are configured as DCE (Data Communication Equipment). Most printers, PC’s and terminals are set as DTE (Data Terminal Equipment).
- Page 13 OWN COMMENTS ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................Gross Automation (877) 268-3700 · www.westermosales.com · sales@grossautomation.com 6156-2002...
- Page 14 Abmessungen 2 .2 x3 .9 x5 in. Gewicht 0,4 Kg Installation auf 1 .4 i n, Din-Schiene Technische Daten LD-02 AC 115V* Überspannungsschutz Netz: Durchbruchspannung 220V bei 115V AC Spannungsversorgung 115V AC +15/ –10% 48-62 Hz max. 50mA bei 115V...
-
Page 15: Dip-Schalter Einstellung
Beschreibung LD-02 Das LD-02 wurde in erster Linie als Leitungsteiler entwickelt, kann aber auch als Schnittstellen Konverter, von Westermo’s 10mA Stromschleife (W1) auf RS-232 oder RS-422/485, benutzt werden. Das LD-02 besitzt 4 Kanäle. Kanal 1 ist eine RS-232 Schnittstelle und Kanal 2 & 3 sind W1 Schnittstellen. - Page 16 DIP Schalter Einstellung Terminierung mit Fail-Safe Geschwindigkeit Leitungs- geschwindig- Umschat- 4-Draht Terminierung(RS-422) keit zeit 1 2 3 4 3,33 ms 1 2 3 4 5 6 7 8 9 2-Draht Terminierung(RS-485) 1 2 3 4 1,67 ms 1 2 3 4 5 6 7 8 9 keine Terminierung 1 2 3 4 1200...
- Page 17 Empfänger Empfänger B/B’ B/B’ S chirm 1) Schirm 1) 1) Bei Verwendung von abgeschirmten Kabeln den Schirm nur auf einer Seite anschließen um Erdströme zu vermeiden Spannungsversorgung LD-02 AC Spannungsversorgung LD-02 DC 3-polige Schraubklemme 2-polige Schraubklemme Klemme Spg.-Versorgung Klemme Spg.-Versorgung...
- Page 18 Übertragungsweiten 10mA symmetrische Stromschleife W1 Übertragungsgeschwindigkeit Leitung 1200 2400 4800 9600 19200 38400 42pF/m 0,3mm 18000m 12000m 8000m 5000m 2500m 1000m 500m Tips Die Schnittstellen 1 & 4 sind als DÜE (Daten Übertragungs Einheit) konfiguriert. Die meisten Drucker, PC´s und Terminals sind DEE´s (Daten Endeinrichtungen). Beispiele für Kabelbelegungen werden unten aufgeführt.
- Page 19 EIGENE KOMMENTARE ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................6156-2002 Gross Automation (877) 268-3700 · www.westermosales.com · sales@grossautomation.com...
- Page 20 Block diagram Channel 2 Channel 3 Multidrop channel RS-232 or RS-485/422 Line split unit LD-02 set for V-function Channel 2 Channel 3 Multidrop channel Line split unit LD-02 set for Y-function Gross Automation (877) 268-3700 · www.westermosales.com · sales@grossautomation.com...
