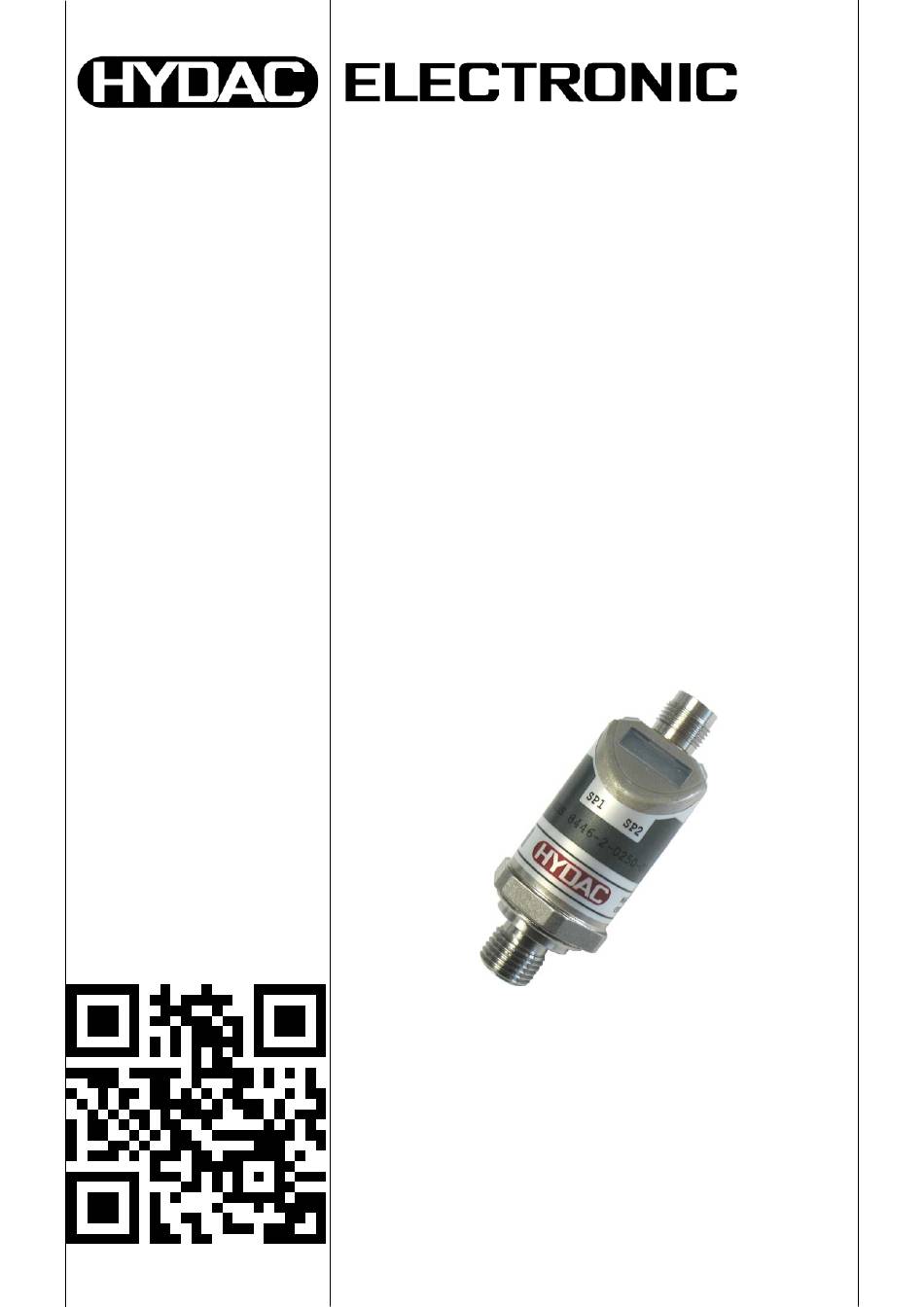

- Page 1 Elektronischer Druckschalter EDS 8000 (Menüführung nach VDMA) Kurzanleitung Mat –Nr. 670039 / Stand: 22.04.2020...
-
Page 2: Montage
Bedienungsanleitung und ein Datenblatt. Beide Dokumente stehen über den QR-Code oder über www.hydac.com zur Verfügung. Montage Der EDS 8000 kann über den Druckanschluss direkt oder indirekt mittels Schlauch oder Minimessleitung an einen Hydraulikblock montiert werden. Details dazu enthält die Bedienungsanleitung. - Page 3 Anschlussbelegung Der EDS 8000 ist in Varianten mit einem oder zwei Transistorschaltausgängen – PNP oder NPN – verfügbar. Ausführung mit 1 PNP-Schaltausgang: 250 mA max. EDS 8446-1-xxx-000 Stecker 4-pol. M12x1 250 mA Ausführung mit 2 PNP-Schaltausgängen: EDS 8446-2-xxx-000 Stecker 4-pol. M12x1 250 mA Ausführung mit...
- Page 4 Bedienelemente des EDS 8000 2 Tasten (↓↑ und E) zur Einstellung der Schaltpunkte, Rückschaltpunkte und Zusatzfunktionen 4-stellige Digitalanzeige LED-Hintergrundbeleuchtung für Schaltpunktdarstellung (rot = aktiv / grün = inaktiv) Mit den Tasten können die Menüpunkte angewählt und die Werte eingestellt werden.
- Page 5 Einstellung und Menüführung Zur Anpassung an die jeweilige Applikation kann das Schaltverhalten des EDS 8000 ge- wählt werden, z.B. Einstellung auf Schaltpunkt oder Bereichsüberwachung. Verschiedene Menüfunktionen erlauben eine optimale Anpassung an die Einsatzbedin- gungen. Alle zur Einstellung des EDS 8000 verwendeten Begriffe und Symbole sowie die Menü- struktur entsprechen den Vorgaben des VDMA-Einheitsblattes 24574-1 für Druckschalter.
-
Page 6: Technische Daten
Technische Daten Eingangsgrößen Messbereiche [bar] Überlastbereiche [bar] 1000 Berstdruck [bar] 1000 2000 2000 Mechanischer Anschluss G1/4 A ISO 1179-2 Anzugsdrehmoment, empfohlen 20 Nm Medienberührende Teile Anschlussstück: Edelstahl Sensorzelle: Dünnfilm DMS Dichtung: FPM Ausgangsgrößen Schaltausgänge 1 oder 2 Transistorschaltausgänge: PNP oder NPN Schaltstrom: max. -
Page 7: Electronic Pressure Switch

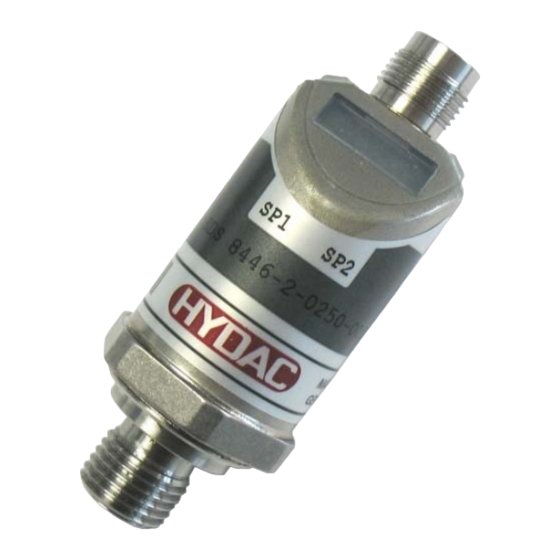

Electronic Pressure Switch EDS 8000 (Menu navigation acc. to VDMA) Quick Guide (Translation of original instructions) Part No.: 670039 / Status: 22.04.2020... - Page 8 This document is only a quick guide, which is intended to enable all of our customers to have paperless, digital access to product documentation. You can obtain the detailed operating manual and a data sheet for the EDS 8000 by reading the QR code or at www.hydac.com.
-
Page 9: Pin Assignment
Pin assignment The EDS 8000 is available in variants with one or two transistor switching outputs - PNP or NPN. Variant with 1 PNP switch output: 250 mA max. EDS 8446-1-xxx-000 Male 4 pole, M12x1 250 mA Variant with 2 PNP switch outputs:... -
Page 10: Digital Display
Controls of the EDS 8000 2 keys (↓↑ and E) for adjusting the switch points, switch-back points and additional functions 4-digit digital display LED backlight to indicate switch points (red = active / green = inactive) Use the keys to select the next menu point, or alternatively to adjust the values. -
Page 11: Error Messages
Various menu functions allow optimal adaptation to the operating conditions. All terms and symbols used to set the EDS 8000 and the menu structure correspond to the specifications of VDMA standard sheet 24574-1 for pressure switches. -
Page 12: Technical Data
Technical data Input data Measuring ranges [bar] Overload pressures [bar] 1000 Burst pressure [bar] 1000 2000 2000 Mechanical connection G1/4 A ISO 1179-2 Tightening torque, recommended 20 Nm Parts in contact with fluid Mechanical connection: stainless steel Sensor cell: thin-film strain gauge Seal: FPM Output data Switching outputs...
